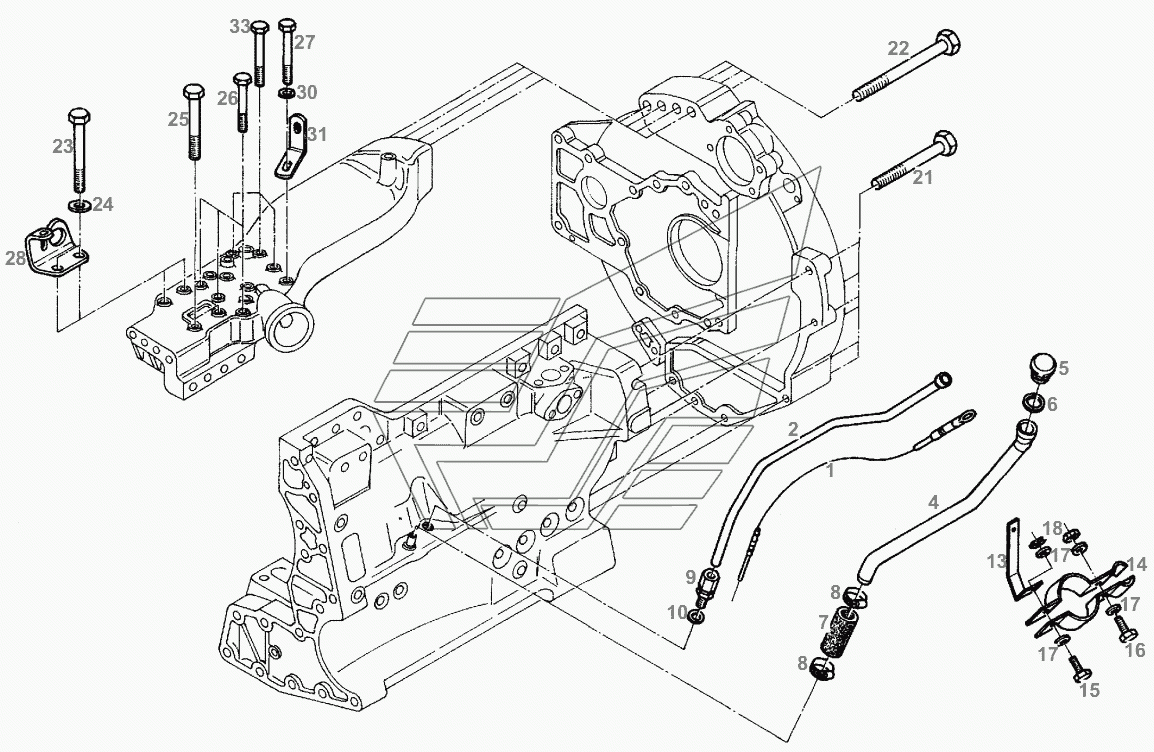

OIL PAN Fendt-524 (Xylon) часть1. Каталог 2012г.

OIL PAN Fendt-524 (Xylon) часть1 GEAR PUMP Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

OIL DIPSTICK

Заводской номер: F524200510150 Количество на модель: 1
F524200510150
1
2

Номер детали на чертеже:

2

GUIDE TUBE

Заводской номер: F524200510160 Количество на модель: 1
F524200510160
1
4

Номер детали на чертеже:

4

OIL FILLING SOCKET

Заводской номер: F524200510110 Количество на модель: 1
F524200510110
1
4

Номер детали на чертеже:

4

OIL FILLING SOCKET

Заводской номер: F524200510170 Количество на модель: 1
F524200510170
1
5

Номер детали на чертеже:

5

CLOSING COVER

Заводской номер: F291200310461 Количество на модель: 1
F291200310461
1
6

Номер детали на чертеже:

6

GASKET

Заводской номер: F291200310640 Количество на модель: 1
F291200310640
1
7

Номер детали на чертеже:

7

HOSE

Заводской номер: F524200510180 Количество на модель: 1
F524200510180
1
8

Номер детали на чертеже:

8

STRAP

Заводской номер: F524200510190 Количество на модель: 2
F524200510190
2
9

Номер детали на чертеже:

9

TUBE CONNECTION

Заводской номер: Х575201100000 Количество на модель: 1
Х575201100000
1
10

Номер детали на чертеже:

10

SEALING RING

Заводской номер: Х540004278000 Количество на модель: 1
Х540004278000
1
13

Номер детали на чертеже:

13

SUPPORT

Заводской номер: F524200510130 Количество на модель: 1
F524200510130
1
14

Номер детали на чертеже:

14

PIPE COLLAR

Заводской номер: F524200510140 Количество на модель: 2
F524200510140
2
14

Номер детали на чертеже:

14

SUPPORT

Заводской номер: F524200510200 Количество на модель: 1
F524200510200
1
15

Номер детали на чертеже:

15

HEXAGON SCREW

Заводской номер: Х487527941000 Количество на модель: 1
Х487527941000
1
16

Номер детали на чертеже:

16

HEXAGON SCREW

Заводской номер: Х487527706000 Количество на модель: 1
Х487527706000
1
17

Номер детали на чертеже:

17

DISC

Заводской номер: Х450006308000 Количество на модель: 4
Х450006308000
4
18

Номер детали на чертеже:

18

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 2
Х428202439000
2
21

Номер детали на чертеже:

21

HEXAGON SCREW

Заводской номер: Х486546901000 Количество на модель: 6
Х486546901000
6
21

Номер детали на чертеже:

21

HEXAGON SCREW

Заводской номер: Х486547100000 Количество на модель: 6
Х486547100000
6
22

Номер детали на чертеже:

22

HEXAGON SCREW

Заводской номер: Х486547400000 Количество на модель: 4
Х486547400000
4
23

Номер детали на чертеже:

23

HEXAGON SCREW

Заводской номер: Х486537206000 Количество на модель: 2
Х486537206000
2
24

Номер детали на чертеже:

24

DISC

Заводской номер: Х450008708000 Количество на модель: 2
Х450008708000
2
25

Номер детали на чертеже:

25

HEXAGON SCREW

Заводской номер: Х486537001000 Количество на модель: 2
Х486537001000
2
26

Номер детали на чертеже:

26

HEXAGON SCREW

Заводской номер: Х486529200000 Количество на модель: 3
Х486529200000
3
27

Номер детали на чертеже:

27

HEXAGON SCREW

Заводской номер: Х486526402000 Количество на модель: 1
Х486526402000
1
27

Номер детали на чертеже:

27

HEXAGON SCREW

Заводской номер: Х486529500000 Количество на модель: 1
Х486529500000
1
28

Номер детали на чертеже:

28

SUSPENSION EYE

Заводской номер: F524200210330 Количество на модель: 1
F524200210330
1
31

Номер детали на чертеже:

31

SUPPORT

Заводской номер: F926880010160 Количество на модель: 1
F926880010160
1
