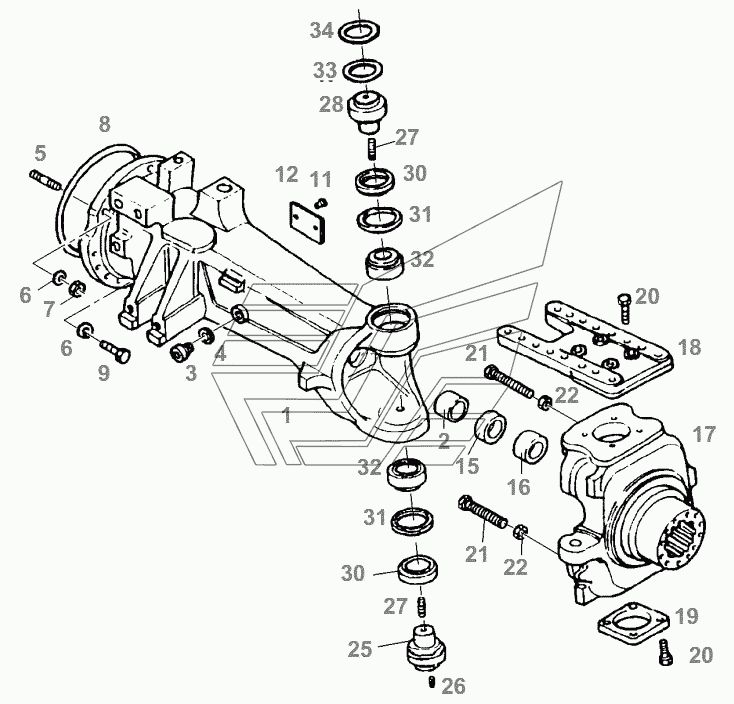

DRIVE Fendt-524 (Xylon) часть1. Каталог 2012г.

AXLE BRIDGE Fendt-524 (Xylon) часть1 JOINT SHAFTS Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

AXLE BRIDGE

Заводской номер: G524300020020 Количество на модель: 1
G524300020020
1
2

Номер детали на чертеже:

2

BUSH

Заводской номер: 385300020610 Количество на модель: 1
385300020610
1
3

Номер детали на чертеже:

3

OIL LOCKING PLUG

Заводской номер: 385300020140 Количество на модель: 1
385300020140
1
4

Номер детали на чертеже:

4

SEALING RING

Заводской номер: Х540007678000 Количество на модель: 1
Х540007678000
1
5

Номер детали на чертеже:

5

THREADED PIN

Заводской номер: Х489136201000 Количество на модель: 5
Х489136201000
5
6

Номер детали на чертеже:

6

SPRING WASHER

Заводской номер: Х521405047000 Количество на модель: 22
Х521405047000
22
7

Номер детали на чертеже:

7

HEXAGON NUT

Заводской номер: Х428203441000 Количество на модель: 5
Х428203441000
5
8

Номер детали на чертеже:

8

O-RING

Заводской номер: Х549030900000 Количество на модель: 1
Х549030900000
1
9

Номер детали на чертеже:

9

HEXAGON SCREW

Заводской номер: Х486536006000 Количество на модель: 17
Х486536006000
17
11

Номер детали на чертеже:

11

NOTCHED PIN

Заводской номер: Х419432887000 Количество на модель: 2
Х419432887000
2
12

Номер детали на чертеже:

12

TYPE PLATE

Заводской номер: А385300021010 Количество на модель: 1
А385300021010
1
15

Номер детали на чертеже:

15

ROTARY SHAFT SEAL

Заводской номер: Х550096901000 Количество на модель: 1
Х550096901000
1
16

Номер детали на чертеже:

16

PROTECTION

Заводской номер: 155302020085 Количество на модель: 1
155302020085
1
17

Номер детали на чертеже:

17

HUB CARRIER

Заводской номер: 524300020570 Количество на модель: 1
524300020570
1
17

Номер детали на чертеже:

17

HUB CARRIER

Заводской номер: 524300020170 Количество на модель: 1
524300020170
1
18

Номер детали на чертеже:

18

MUDGUARD PLATE

Заводской номер: 524300020040 Количество на модель: 1
524300020040
1
18

Номер детали на чертеже:

18

MUDGUARD PLATE

Заводской номер: 524300020540 Количество на модель: 1
524300020540
1
20

Номер детали на чертеже:

20

HEXAGON SCREW

Заводской номер: Х487535806000 Количество на модель: 8
Х487535806000
8
21

Номер детали на чертеже:

21

SCREW

Заводской номер: F718301020310 Количество на модель: 2
F718301020310
2
22

Номер детали на чертеже:

22

HEXAGON NUT

Заводской номер: Х428804004000 Количество на модель: 2
Х428804004000
2
25

Номер детали на чертеже:

25

KNUCKLE PIN

Заводской номер: F411301021210 Количество на модель: 1
F411301021210
1
26

Номер детали на чертеже:

26

THREADED PIN

Заводской номер: Х412823006000 Количество на модель: 1
Х412823006000
1
27

Номер детали на чертеже:

27

THREADED PIN

Заводской номер: Х412821800000 Количество на модель: 2
Х412821800000
2
28

Номер детали на чертеже:

28

KNUCKLE PIN

Заводской номер: 524300020030 Количество на модель: 1
524300020030
1
30

Номер детали на чертеже:

30

KNUCK. PIN SEAL RING

Заводской номер: 524300020480 Количество на модель: 2
524300020480
2
31

Номер детали на чертеже:

31

RING

Заводской номер: 524300020470 Количество на модель: 2
524300020470
2
32

Номер детали на чертеже:

32

BEVEL ROLLER BEARING

Заводской номер: Х619066600000 Количество на модель: 2
Х619066600000
2
33

Номер детали на чертеже:

33

SPACER DISK

Заводской номер: 524300020450 Количество на модель:
524300020450
34

Номер детали на чертеже:

34

SPACER DISK

Заводской номер: 524300020460 Количество на модель:
524300020460
