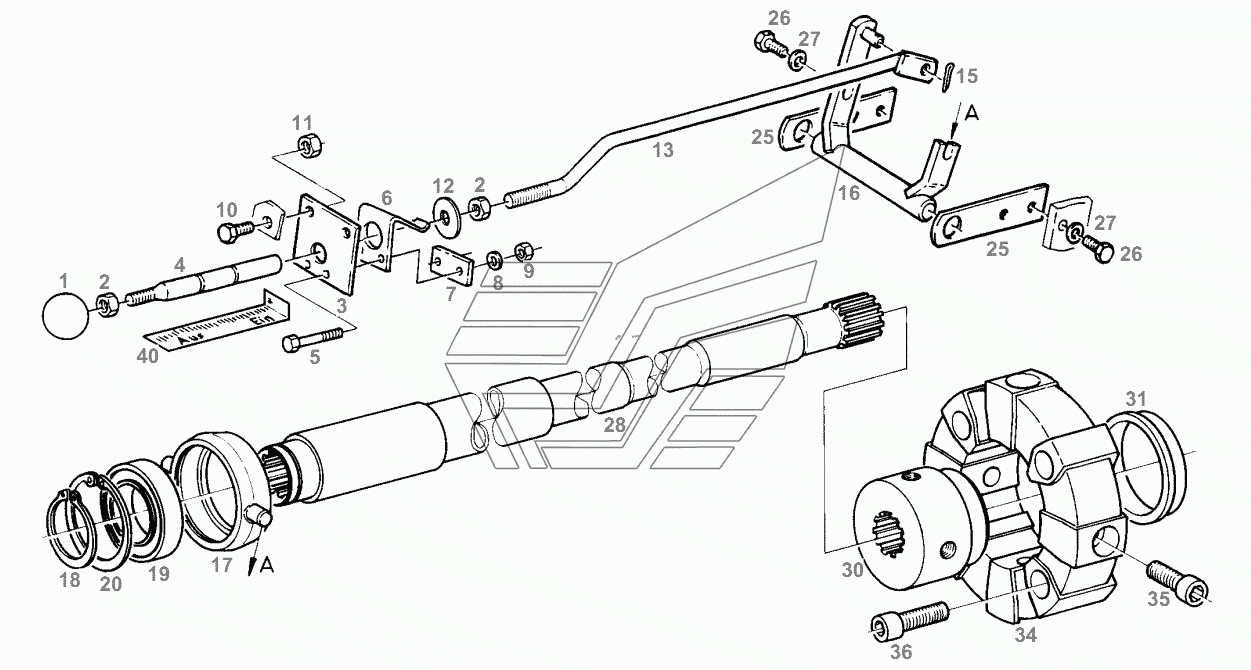

FRONT P.T.O. G.SHIFT Fendt-524 (Xylon) часть1. Каталог 2012г.

HOUSING FRONT P.T.O. Fendt-524 (Xylon) часть1 FRONT WHEEL DRIVE Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BALL HEAD

Заводской номер: Х421108292000 Количество на модель: 1
Х421108292000
1
2

Номер детали на чертеже:

2

HEXAGON NUT

Заводской номер: Х428202839000 Количество на модель: 2
Х428202839000
2
3

Номер детали на чертеже:

3

PLATE

Заводской номер: 524100200040 Количество на модель: 1
524100200040
1
4

Номер детали на чертеже:

4

SHIFTING ROD

Заводской номер: 524100200030 Количество на модель: 1
524100200030
1
5

Номер детали на чертеже:

5

HEXAGON SCREW

Заводской номер: Х487520741000 Количество на модель: 2
Х487520741000
2
6

Номер детали на чертеже:

6

SPRING

Заводской номер: 149100120030 Количество на модель: 1
149100120030
1
7

Номер детали на чертеже:

7

PLATE

Заводской номер: 380104201210 Количество на модель: 1
380104201210
1
8

Номер детали на чертеже:

8

SPRING WASHER

Заводской номер: Х521403047000 Количество на модель: 2
Х521403047000
2
9

Номер детали на чертеже:

9

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 2
Х428202239000
2
10

Номер детали на чертеже:

10

HEXAGON SCREW

Заводской номер: Х487527741000 Количество на модель: 2
Х487527741000
2
11

Номер детали на чертеже:

11

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 2
Х428202439000
2
12

Номер детали на чертеже:

12

DISC

Заводской номер: Х454407508000 Количество на модель: 1
Х454407508000
1
13

Номер детали на чертеже:

13

ROD

Заводской номер: Н524100200020 Количество на модель: 1
Н524100200020
1
15

Номер детали на чертеже:

15

SPLIT PIN

Заводской номер: Х531908308000 Количество на модель: 1
Х531908308000
1
16

Номер детали на чертеже:

16

SHIFTING FORK

Заводской номер: Н524100200040 Количество на модель: 1
Н524100200040
1
17

Номер детали на чертеже:

17

RELEASE RING

Заводской номер: 238104220090 Количество на модель: 1
238104220090
1
18

Номер детали на чертеже:

18

CIRCLIP

Заводской номер: Х530005446000 Количество на модель: 1
Х530005446000
1
19

Номер детали на чертеже:

19

GROOVE BALLBEARING

Заводской номер: Х607305801000 Количество на модель: 1
Х607305801000
1
20

Номер детали на чертеже:

20

CIRCLIP

Заводской номер: Х530107246000 Количество на модель: 1
Х530107246000
1
25

Номер детали на чертеже:

25

BRACKET

Заводской номер: 524100200100 Количество на модель: 2
524100200100
2
26

Номер детали на чертеже:

26

HEXAGON SCREW

Заводской номер: Х487527941000 Количество на модель: 4
Х487527941000
4
27

Номер детали на чертеже:

27

SPRING WASHER

Заводской номер: Х521403947000 Количество на модель: 4
Х521403947000
4
28

Номер детали на чертеже:

28

DRIVE SHAFT

Заводской номер: Н524100200012 Количество на модель: 1
Н524100200012
1
30

Номер детали на чертеже:

30

HUB

Заводской номер: 524100200010 Количество на модель: 1
524100200010
1
31

Номер детали на чертеже:

31

BUSH

Заводской номер: 524100200020 Количество на модель: 1
524100200020
1
34

Номер детали на чертеже:

34

CLUTCH

Заводской номер: G524100200020 Количество на модель: 1
G524100200020
1
35

Номер детали на чертеже:

35

CYLIND. HEAD SCREW

Заводской номер: F524100200010 Количество на модель: 4
F524100200010
4
36

Номер детали на чертеже:

36

CYLIND. HEAD SCREW

Заводской номер: F524100200020 Количество на модель: 4
F524100200020
4
40

Номер детали на чертеже:

40

MARKING PLATE

Заводской номер: 275113200030 Количество на модель: 1
275113200030
1
