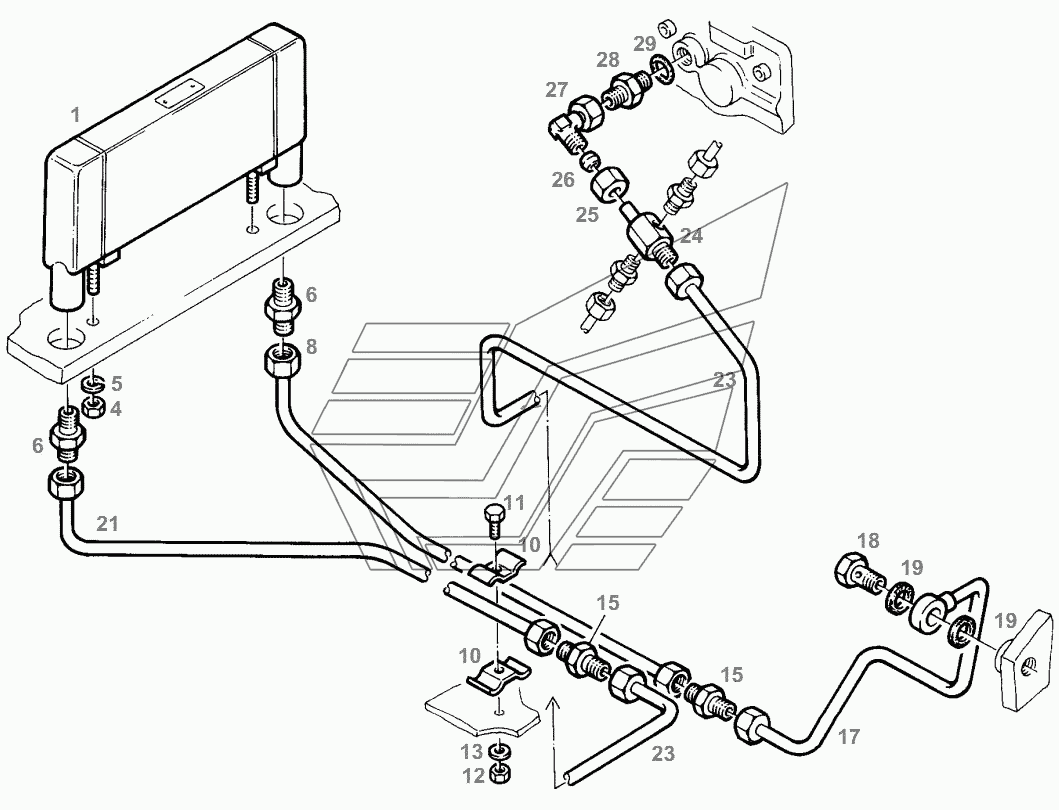

OIL COOLER Fendt-524 (Xylon) часть1. Каталог 2012г.

PUMP DRIVE Fendt-524 (Xylon) часть1 GEAR BOX LUBRICATION Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

OIL COOLER

Заводской номер: Е524100470010 Количество на модель: 1
Е524100470010
1
4

Номер детали на чертеже:

4

HEXAGON NUT

Заводской номер: Х428202451000 Количество на модель: 2
Х428202451000
2
5

Номер детали на чертеже:

5

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 2
Х520803901000
2
6

Номер детали на чертеже:

6

THREADED SOCKET

Заводской номер: Х592501500000 Количество на модель: 2
Х592501500000
2
8

Номер детали на чертеже:

8

OIL LINE

Заводской номер: Н524100470040 Количество на модель: 1
Н524100470040
1
10

Номер детали на чертеже:

10

COLLAR

Заводской номер: 178950010230 Количество на модель: 2
178950010230
2
11

Номер детали на чертеже:

11

HEXAGON SCREW

Заводской номер: Х487521341000 Количество на модель: 1
Х487521341000
1
12

Номер детали на чертеже:

12

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 1
Х428202239000
1
13

Номер детали на чертеже:

13

DISC

Заводской номер: Х450005108000 Количество на модель: 1
Х450005108000
1
15

Номер детали на чертеже:

15

UNION

Заводской номер: Х592616500000 Количество на модель: 2
Х592616500000
2
17

Номер детали на чертеже:

17

OIL LINE

Заводской номер: Н524100470030 Количество на модель: 1
Н524100470030
1
18

Номер детали на чертеже:

18

HOLLOW SCREW

Заводской номер: Х494517000000 Количество на модель: 1
Х494517000000
1
19

Номер детали на чертеже:

19

SEALING RING

Заводской номер: Х540008278000 Количество на модель: 2
Х540008278000
2
21

Номер детали на чертеже:

21

OIL LINE

Заводской номер: Н524100470020 Количество на модель: 1
Н524100470020
1
23

Номер детали на чертеже:

23

OIL LINE

Заводской номер: Н524100470051 Количество на модель: 1
Н524100470051
1
24

Номер детали на чертеже:

24

SCREW CONNECTOR

Заводской номер: 524100470010 Количество на модель: 1
524100470010
1
25

Номер детали на чертеже:

25

GLAND NUT

Заводской номер: Х596516539000 Количество на модель: 1
Х596516539000
1
26

Номер детали на чертеже:

26

CUTTING RING

Заводской номер: Х592016502000 Количество на модель: 1
Х592016502000
1
27

Номер детали на чертеже:

27

FITTING

Заводской номер: Х584316500000 Количество на модель: 1
Х584316500000
1
28

Номер детали на чертеже:

28

SCREW CONNECTOR

Заводской номер: 822100470030 Количество на модель: 1
822100470030
1
29

Номер детали на чертеже:

29

O-RING

Заводской номер: Х548877200000 Количество на модель: 1
Х548877200000
1
