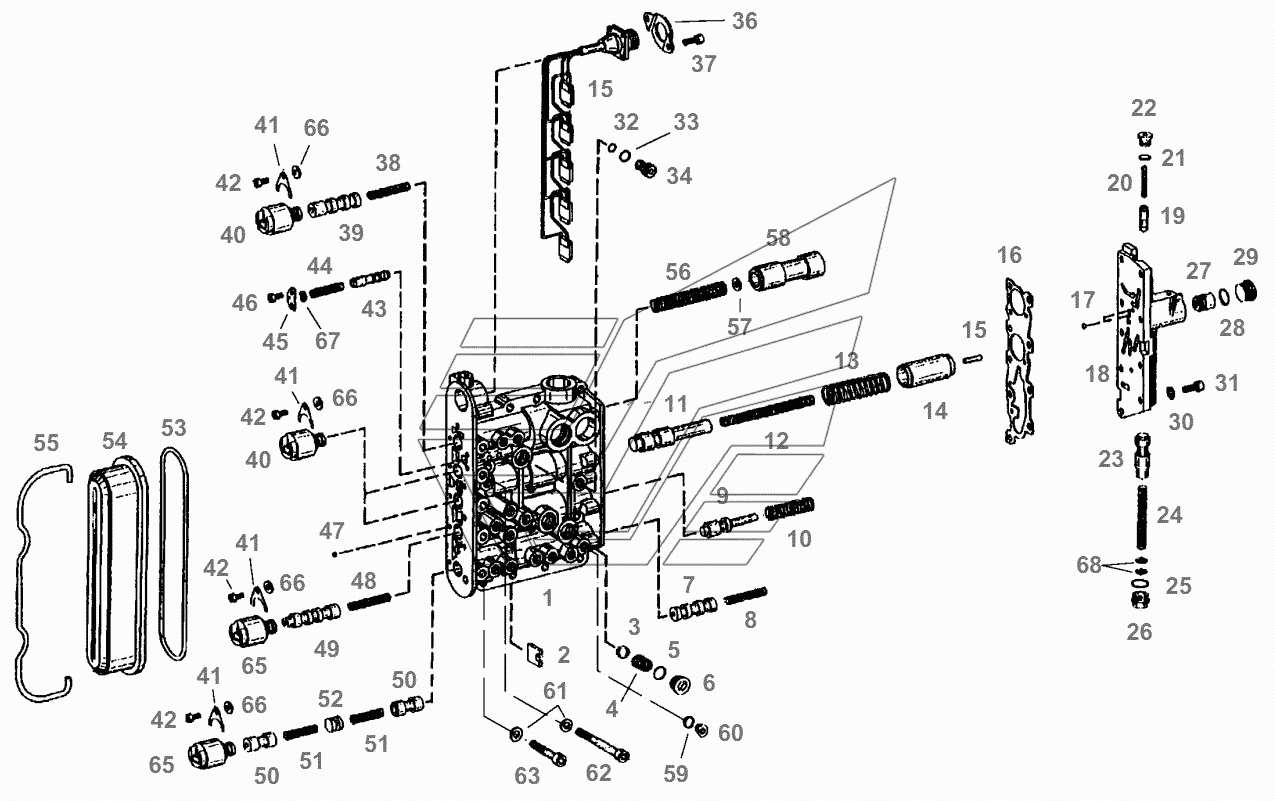

POWER SHIFT CONTROL Fendt-524 (Xylon) часть1. Каталог 2012г.

POWER SHIFT CONTROL Fendt-524 (Xylon) часть1 POWER SHIFT CONTROL Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE HOUSING

Заводской номер: F515100090100 Количество на модель: 1
F515100090100
1
2

Номер детали на чертеже:

2

STOP PLATE

Заводской номер: F824100090450 Количество на модель: 1
F824100090450
1
3

Номер детали на чертеже:

3

BALL

Заводской номер: F824100090630 Количество на модель: 2
F824100090630
2
4

Номер детали на чертеже:

4

PRESSURE SPRING

Заводской номер: F824100090640 Количество на модель: 2
F824100090640
2
5

Номер детали на чертеже:

5

O-RING

Заводской номер: Х548841600000 Количество на модель: 3
Х548841600000
3
6

Номер детали на чертеже:

6

LOCK SCREW

Заводской номер: Х483801600000 Количество на модель: 3
Х483801600000
3
13

Номер детали на чертеже:

13

PRESSURE SPRING

Заводской номер: F824100090350 Количество на модель: 1
F824100090350
1
16

Номер детали на чертеже:

16

GASKET

Заводской номер: F824100090650 Количество на модель: 1
F824100090650
1
17

Номер детали на чертеже:

17

BALL

Заводской номер: F824100090520 Количество на модель: 5
F824100090520
5
18

Номер детали на чертеже:

18

SHIFTER HOUSING

Заводской номер: F824100090660 Количество на модель: 1
F824100090660
1
21

Номер детали на чертеже:

21

O-RING

Заводской номер: Х548824800000 Количество на модель: 1
Х548824800000
1
22

Номер детали на чертеже:

22

LOCK SCREW

Заводской номер: Х483800401000 Количество на модель: 1
Х483800401000
1
26

Номер детали на чертеже:

26

SCREW

Заводской номер: F824100090760 Количество на модель: 1
F824100090760
1
27

Номер детали на чертеже:

27

PISTON

Заводской номер: F515100090060 Количество на модель: 1
F515100090060
1
27

Номер детали на чертеже:

27

PISTON

Заводской номер: F515100090050 Количество на модель: 1
F515100090050
1
27

Номер детали на чертеже:

27

PISTON

Заводской номер: F824100090670 Количество на модель: 1
F824100090670
1
27

Номер детали на чертеже:

27

PISTON

Заводской номер: F824100090680 Количество на модель: 1
F824100090680
1
27

Номер детали на чертеже:

27

PISTON

Заводской номер: F824100090690 Количество на модель: 1
F824100090690
1
27

Номер детали на чертеже:

27

PISTON

Заводской номер: F824100090700 Количество на модель: 1
F824100090700
1
27

Номер детали на чертеже:

27

PISTON SET

Заводской номер: G001990200380 Количество на модель: 1
G001990200380
1
28

Номер детали на чертеже:

28

O-RING

Заводской номер: Х548851000000 Количество на модель: 1
Х548851000000
1
29

Номер детали на чертеже:

29

LOCK SCREW

Заводской номер: Х483802000000 Количество на модель: 1
Х483802000000
1
30

Номер детали на чертеже:

30

DISC

Заводской номер: Х450905100000 Количество на модель: 9
Х450905100000
9
31

Номер детали на чертеже:

31

CYLIND. HEAD SCREW

Заводской номер: Х485005105000 Количество на модель: 9
Х485005105000
9
32

Номер детали на чертеже:

32

O-RING

Заводской номер: Х548810001000 Количество на модель: 1
Х548810001000
1
33

Номер детали на чертеже:

33

O-RING

Заводской номер: Х548816800000 Количество на модель: 1
Х548816800000
1
34

Номер детали на чертеже:

34

SET OF DIAPHRAGMES

Заводской номер: G001990200390 Количество на модель: 1
G001990200390
1
35

Номер детали на чертеже:

35

WIRING HARNESS

Заводской номер: F824100090550 Количество на модель: 1
F824100090550
1
36

Номер детали на чертеже:

36

RETAINING SHEET ME.

Заводской номер: F824100090560 Количество на модель: 1
F824100090560
1
37

Номер детали на чертеже:

37

CYLIND. HEAD SCREW

Заводской номер: Х485004300000 Количество на модель: 2
Х485004300000
2
40

Номер детали на чертеже:

40

SOLENOID VALVE

Заводской номер: F515100090040 Количество на модель: 3
F515100090040
3
41

Номер детали на чертеже:

41

RETAINING SHEET ME.

Заводской номер: F824100090540 Количество на модель: 5
F824100090540
5
42

Номер детали на чертеже:

42

CYLIND. HEAD SCREW

Заводской номер: Х485002405000 Количество на модель: 5
Х485002405000
5
45

Номер детали на чертеже:

45

RETAINING SHEET ME.

Заводской номер: F515100090030 Количество на модель: 1
F515100090030
1
53

Номер детали на чертеже:

53

O-RING

Заводской номер: F824100090580 Количество на модель: 1
F824100090580
1
54

Номер детали на чертеже:

54

COVER

Заводской номер: F824100090570 Количество на модель: 1
F824100090570
1
55

Номер детали на чертеже:

55

CLAMPING YOKE

Заводской номер: F824100090590 Количество на модель: 1
F824100090590
1
57

Номер детали на чертеже:

57

SHIM SET

Заводской номер: G001990200400 Количество на модель: 1
G001990200400
1
60

Номер детали на чертеже:

60

LOCK SCREW

Заводской номер: Х483800000000 Количество на модель: 12
Х483800000000
12
61

Номер детали на чертеже:

61

DISC

Заводской номер: Х450906300000 Количество на модель: 17
Х450906300000
17
62

Номер детали на чертеже:

62

CYLIND. HEAD SCREW

Заводской номер: Х485008706000 Количество на модель: 1
Х485008706000
1
63

Номер детали на чертеже:

63

CYLIND. HEAD SCREW

Заводской номер: Х485008342000 Количество на модель: 16
Х485008342000
16
65

Номер детали на чертеже:

65

SOLENOID VALVE

Заводской номер: F515100090080 Количество на модель: 2
F515100090080
2
66

Номер детали на чертеже:

66

DISC

Заводской номер: F515100090090 Количество на модель: 5
F515100090090
5
67

Номер детали на чертеже:

67

RING

Заводской номер: F515100090070 Количество на модель: 1
F515100090070
1
68

Номер детали на чертеже:

68

SHIM

Заводской номер: Х534633400000 Количество на модель: 2
Х534633400000
2
