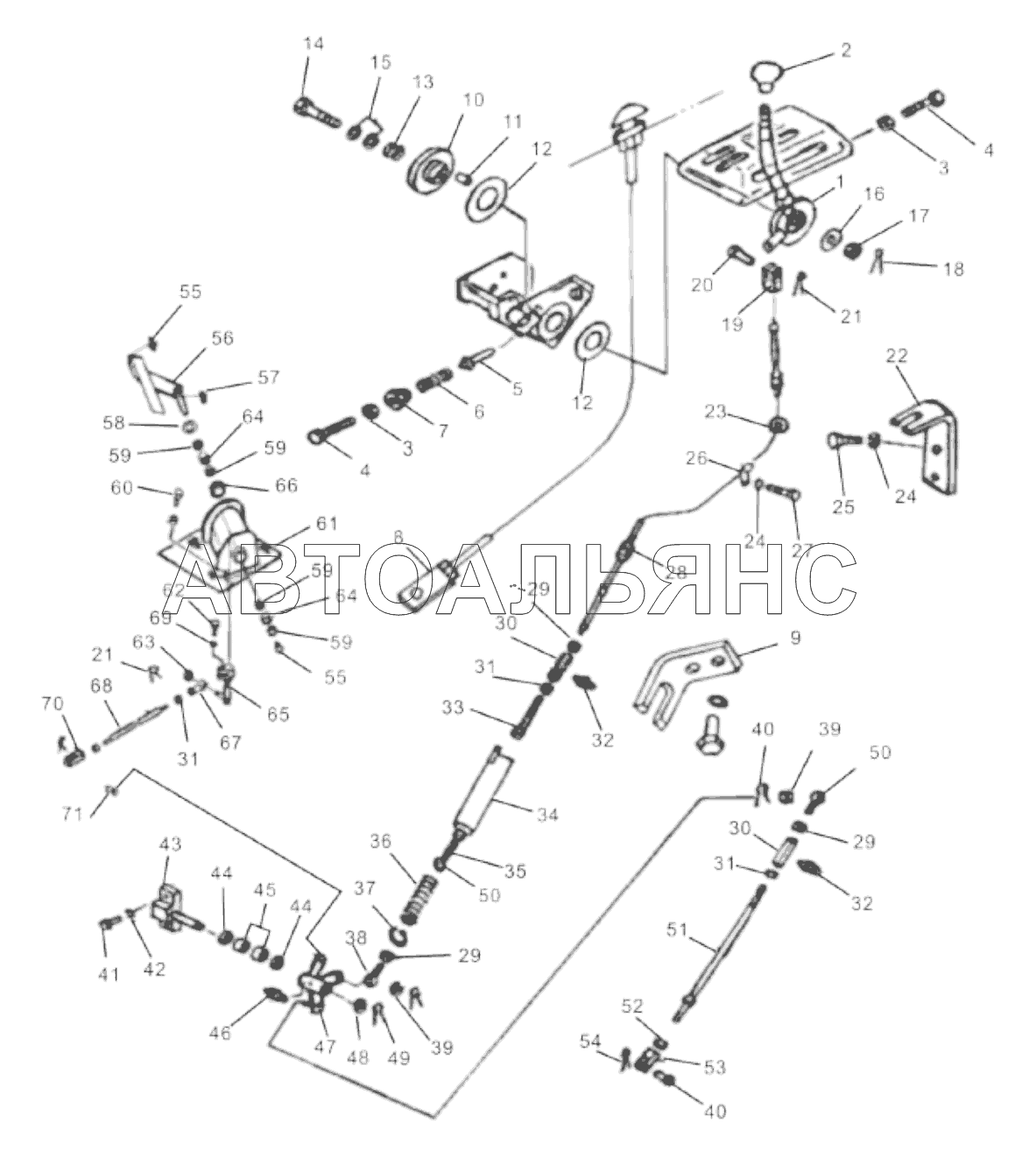

Механизм управления топливом двигателя (004907042A0000000) ZD160T(S,SH, CS)-3. Каталог 2012г.

Рычаг управления поворачивания (004904041A0000000) ZD160T(S,SH, CS)-3 Управляющий маслопровод поворачивания (004907048A0000000) ZD160T(S,SH, CS)-3

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рычаг качания

Заводской номер: 004907042A020000 Количество на модель: 1

004907042A020000

1

2

Номер детали на чертеже:

2

Рукоятка M12x1.5

Заводской номер: 1049900108 Количество на модель: 1

1049900108

1

3

Номер детали на чертеже:

3

Nut

Заводской номер: 1040200192 Количество на модель: 6

1040200192

6

4

Номер детали на чертеже:

4

Болт M8x60-8.8

Заводской номер: 1040000163 Количество на модель: 2

1040000163

2

5

Номер детали на чертеже:

5

Штифт

Заводской номер: 004904042A000102 Количество на модель: 1

004904042A000102

1

6

Номер детали на чертеже:

6

Пружина

Заводской номер: 004904042A000103 Количество на модель: 1

004904042A000103

1

7

Номер детали на чертеже:

7

Гайка

Заводской номер: 004904042A000104 Количество на модель: 1

004904042A000104

1

8

Номер детали на чертеже:

8

тушильный гибкий вал

Заводской номер: 004904042A100000 Количество на модель: 1

004904042A100000

1

9

Номер детали на чертеже:

9

Изгибающая планка

Заводской номер: 004907042A000102 Количество на модель: 1

004907042A000102

1

10

Номер детали на чертеже:

10

Гнездо

Заводской номер: 004907042A040000 Количество на модель: 1

004907042A040000

1

11

Номер детали на чертеже:

11

Штифт B6x30

Заводской номер: 1040500945 Количество на модель: 2

1040500945

2

12

Номер детали на чертеже:

12

Прослойка

Заводской номер: 004903042A000113 Количество на модель: 2

004903042A000113

2

13

Номер детали на чертеже:

13

Пружина

Заводской номер: 004903042A000114 Количество на модель: 1

004903042A000114

1

14

Номер детали на чертеже:

14

Болт M121.5x65-8.8

Заводской номер: 1040002177 Количество на модель: 1

1040002177

1

15

Номер детали на чертеже:

15

Борткольцо

Заводской номер: 004907042A000101 Количество на модель: 1

004907042A000101

1

16

Номер детали на чертеже:

16

Шайба

Заводской номер: 005001042A000101 Количество на модель: 1

005001042A000101

1

17

Номер детали на чертеже:

17

Шайба 10

Заводской номер: 1040200629 Количество на модель: 1

1040200629

1

18

Номер детали на чертеже:

18

Штифт 3x30

Заводской номер: 1040500472 Количество на модель: 1

1040500472

1

19

Номер детали на чертеже:

19

Вильчатое соединение

Заводской номер: 1049900089 Количество на модель: 1

1049900089

1

20

Номер детали на чертеже:

20

Валик-штифт M8x22

Заводской номер: 1040500490 Количество на модель: 2

1040500490

2

21

Номер детали на чертеже:

21

Шплинт 2x16

Заводской номер: 1040500044 Количество на модель: 5

1040500044

5

22

Номер детали на чертеже:

22

Изгибающая планка

Заводской номер: 004907042A000102 Количество на модель: 1

004907042A000102

1

23

Номер детали на чертеже:

23

Защитное кольцо отверстия

Заводской номер: 1999901355 Количество на модель: 1

1999901355

1

24

Номер детали на чертеже:

24

Шайба 10

Заводской номер: 1040300521 Количество на модель: 7

1040300521

7

25

Номер детали на чертеже:

25

Болт M10x20-10.9

Заводской номер: 1040001764 Количество на модель: 4

1040001764

4

26

Номер детали на чертеже:

26

Зажим

Заводской номер: 1990200581 Количество на модель: 3

1990200581

3

27

Номер детали на чертеже:

27

Bolt

Заводской номер: 1040000132 Количество на модель: 3

1040000132

3

28

Номер детали на чертеже:

28

Гибкий вал

Заводской номер: 004904042A120000 Количество на модель: 1

004904042A120000

1

29

Номер детали на чертеже:

29

Гайка M8-8

Заводской номер: 1040201032 Количество на модель: 6

1040201032

6

30

Номер детали на чертеже:

30

Регулировочная гайка

Заводской номер: 004904042A000108 Количество на модель: 2

004904042A000108

2

31

Номер детали на чертеже:

31

Гайка M8x1.5-LH-8

Заводской номер: 1040201030 Количество на модель: 2

1040201030

2

32

Номер детали на чертеже:

32

МасленкаM6

Заводской номер: 1080000242 Количество на модель: 2

1080000242

2

33

Номер детали на чертеже:

33

Тяга

Заводской номер: 004904042A080000 Количество на модель: 1

004904042A080000

1

34

Номер детали на чертеже:

34

Бак весны

Заводской номер: 004904042A060000 Количество на модель: 1

004904042A060000

1

36

Номер детали на чертеже:

36

Пружина

Заводской номер: 004904042A0001010 Количество на модель: 1

004904042A0001010

1

37

Номер детали на чертеже:

37

Борткольцо 38

Заводской номер: 1040301000 Количество на модель: 1

1040301000

1

38

Номер детали на чертеже:

38

Шарнирный подшипникM8

Заводской номер: 1050000104 Количество на модель: 1

1050000104

1

39

Номер детали на чертеже:

39

Гайка M8-8

Заводской номер: 1040201033 Количество на модель: 3

1040201033

3

40

Номер детали на чертеже:

40

Валик-штифт 6x18

Заводской номер: 1040500932 Количество на модель: 1

1040500932

1

41

Номер детали на чертеже:

41

Bolt

Заводской номер: 1040000573 Количество на модель: 2

1040000573

2

42

Номер детали на чертеже:

42

Шайба 12

Заводской номер: 1040300524 Количество на модель: 6

1040300524

6

43

Номер детали на чертеже:

43

Опорное основание

Заводской номер: 004904042A1600000 Количество на модель: 1

004904042A1600000

1

44

Номер детали на чертеже:

44

Консервация 16x3

Заводской номер: 1081001904 Количество на модель: 2

1081001904

2

45

Номер детали на чертеже:

45

Игольчатый подшипник HK162212

Заводской номер: 1054500019 Количество на модель: 2

1054500019

2

46

Номер детали на чертеже:

46

МасленкаM8x1

Заводской номер: 1080000243 Количество на модель: 1

1080000243

1

47

Номер детали на чертеже:

47

тумблер

Заводской номер: 004904042A1400000 Количество на модель: 1

004904042A1400000

1

48

Номер детали на чертеже:

48

Шайба 16

Заводской номер: 1040300999 Количество на модель: 1

1040300999

1

49

Номер детали на чертеже:

49

Шплинт 4x24

Заводской номер: 1040500138 Количество на модель: 1

1040500138

1

50

Номер детали на чертеже:

50

Шарнирный подшипникM8

Заводской номер: 1050000105 Количество на модель: 1

1050000105

1

51

Номер детали на чертеже:

51

Тяга

Заводской номер: 004904042A0001070 Количество на модель: 1

004904042A0001070

1

52

Номер детали на чертеже:

52

Nut

Заводской номер: 1040200111 Количество на модель: 1

1040200111

1

53

Номер детали на чертеже:

53

Штыковая плита

Заводской номер: 1999901351 Количество на модель: 1

1999901351

1

54

Номер детали на чертеже:

54

Pin

Заводской номер: 1040500056 Количество на модель: 1

1040500056

1

55

Номер детали на чертеже:

55

МасленкаM10x1

Заводской номер: 1080000244 Количество на модель: 2

1080000244

2

56

Номер детали на чертеже:

56

Педаль

Заводской номер: 004904042A1800000 Количество на модель: 1

004904042A1800000

1

57

Номер детали на чертеже:

57

Шпонка 5x19

Заводской номер: 1040600224 Количество на модель: 1

1040600224

1

58

Номер детали на чертеже:

58

Шайба 20

Заводской номер: 1040300998 Количество на модель: 1

1040300998

1

59

Номер детали на чертеже:

59

Консервация 20x4

Заводской номер: 1081001400 Количество на модель: 4

1081001400

4

60

Номер детали на чертеже:

60

Bolt

Заводской номер: 1040000077 Количество на модель: 1

1040000077

1

61

Номер детали на чертеже:

61

Гнездо

Заводской номер: 004907042A0600000 Количество на модель: 1

004907042A0600000

1

62

Номер детали на чертеже:

62

Bolt

Заводской номер: 1040000018 Количество на модель: 1

1040000018

1

63

Номер детали на чертеже:

63

Шайба 16-200HV

Заводской номер: 1040300540 Количество на модель: 2

1040300540

2

64

Номер детали на чертеже:

64

Подшипник HK202612

Заводской номер: 1054500016 Количество на модель: 2

1054500016

2

65

Номер детали на чертеже:

65

Рычаг качания

Заводской номер: 004904042A2000000 Количество на модель: 1

004904042A2000000

1

66

Номер детали на чертеже:

66

Отсечная втулка

Заводской номер: 004904042A0001100 Количество на модель: 1

004904042A0001100

1

67

Номер детали на чертеже:

67

Шарнирный подшипник M8-LH

Заводской номер: 1050000058 Количество на модель: 1

1050000058

1

68

Номер детали на чертеже:

68

Столб

Заводской номер: 1999901497 Количество на модель: 1

1999901497

1

69

Номер детали на чертеже:

69

Шайба

Заводской номер: 1040300563 Количество на модель: 1

1040300563

1

70

Номер детали на чертеже:

70

Штыковая плита

Заводской номер: 004904042A0001060 Количество на модель: 1

004904042A0001060

1
