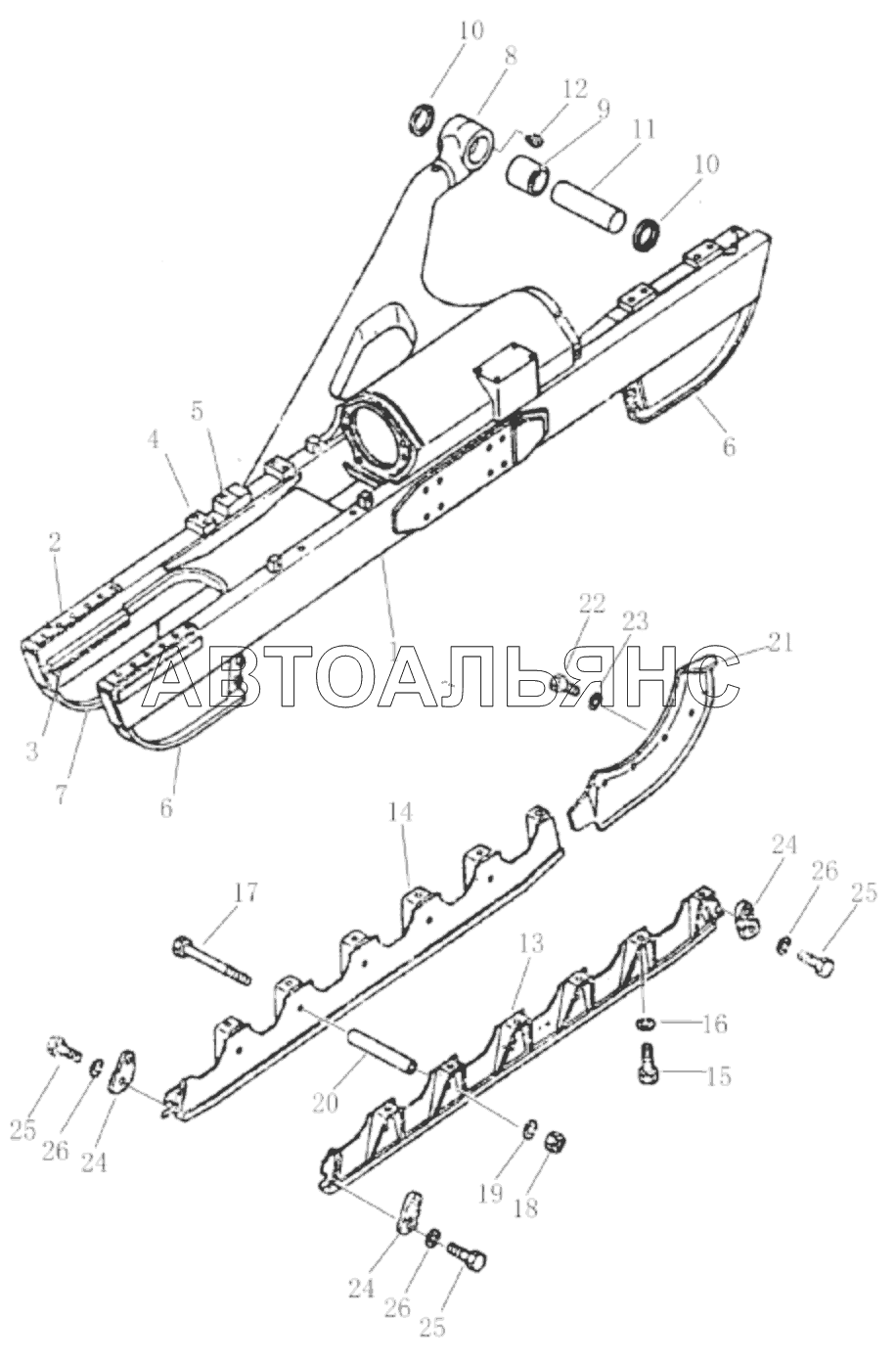

Стенд-тележка (004904030A0000000) ZD160T(S,SH, CS)-3. Каталог 2012г.

Зубчатое колесо окончательного привода (004904027A0000000) ZD160T(S,SH, CS)-3 Стенд-тележка ( Для ZD160TS-3/ZD160TSH-3) (004904130A0000000) ZD160T(S,SH, CS)-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Левая перегородка

Заводской номер: 004904030A3400000 Количество на модель: 1
004904030A3400000
1

Номер детали на чертеже:

Правая внешняя перегородка

Заводской номер: 004904030A2400000 Количество на модель: 1
004904030A2400000
1

Номер детали на чертеже:

Правая перегородка

Заводской номер: 004904030A3600000 Количество на модель: 1
004904030A3600000
1

Номер детали на чертеже:

Правая внутренняя перегородка

Заводской номер: 004904030A2800000 Количество на модель: 1
004904030A2800000
1

Номер детали на чертеже:

Правая перегородка

Заводской номер: 004904030A3600000 Количество на модель: 1
004904030A3600000
1

Номер детали на чертеже:

Патрубок

Заводской номер: 004904030A0001300 Количество на модель: 6
004904030A0001300
6

Номер детали на чертеже:

Правая защитная планка

Заводской номер: 004904030A0001170 Количество на модель: 1
004904030A0001170
1

Номер детали на чертеже:

Правая прижимная планка

Заводской номер: 004904030A0001250 Количество на модель: 3
004904030A0001250
3

Номер детали на чертеже:

Правая стенд-тележка

Заводской номер: 004904030A0400000 Количество на модель: 1
004904030A0400000
1

Номер детали на чертеже:

Левая перегородка

Заводской номер: 004904030A3400000 Количество на модель: 1
004904030A3400000
1
1

Номер детали на чертеже:

1

Левая стенд-тележка

Заводской номер: 004904030A0200000 Количество на модель: 1
004904030A0200000
1
2

Номер детали на чертеже:

2

Направляющая планка

Заводской номер: 004904030A0201010 Количество на модель: 2
004904030A0201010
2
3

Номер детали на чертеже:

3

Боковина

Заводской номер: 004904030A0201020 Количество на модель: 2
004904030A0201020
2
4

Номер детали на чертеже:

4

Гаечная планка

Заводской номер: 004904030A0201180 Количество на модель: 2
004904030A0201180
2
5

Номер детали на чертеже:

5

Колодка

Заводской номер: 004904030A0201060 Количество на модель: 1
004904030A0201060
1
6

Номер детали на чертеже:

6

Внутренняя защитная плита

Заводской номер: 004904030A0280000 Количество на модель: 2
004904030A0280000
2
7

Номер детали на чертеже:

7

Внешняя защитная плита

Заводской номер: 004904030A0230000 Количество на модель: 1
004904030A0230000
1
8

Номер детали на чертеже:

8

Опорный башмак

Заводской номер: 004904030A0260000 Количество на модель: 1
004904030A0260000
1
9

Номер детали на чертеже:

9

Втулка

Заводской номер: 004904030A0001190 Количество на модель: 2
004904030A0001190
2
10

Номер детали на чертеже:

10

Консервация 80x105x13

Заводской номер: 004904030A2000000 Количество на модель: 4
004904030A2000000
4
11

Номер детали на чертеже:

11

Валик-штифт

Заводской номер: 004904030A0001180 Количество на модель: 2
004904030A0001180
2
12

Номер детали на чертеже:

12

Масленка M10x1

Заводской номер: 1080000206 Количество на модель: 4
1080000206
4
13

Номер детали на чертеже:

13

Левая внешняя перегородка

Заводской номер: 004904030A2200000 Количество на модель: 1
004904030A2200000
1
14

Номер детали на чертеже:

14

Левая внутренняя перегородка

Заводской номер: 004904030A2600000 Количество на модель: 1
004904030A2600000
1
15

Номер детали на чертеже:

15

Болт M18x40-8.8

Заводской номер: 1040000498 Количество на модель: 24
1040000498
24
16

Номер детали на чертеже:

16

Шайба 18

Заводской номер: 1040300557 Количество на модель: 24
1040300557
24
17

Номер детали на чертеже:

17

Болт

Заводской номер: 004904030A0001280 Количество на модель: 6
004904030A0001280
6
18

Номер детали на чертеже:

18

Гайка M18-8

Заводской номер: 1040200643 Количество на модель: 6
1040200643
6
19

Номер детали на чертеже:

19

Washer

Заводской номер: 1040300028 Количество на модель: 6
1040300028
6
20

Номер детали на чертеже:

20

Патрубок

Заводской номер: 004904030A0001290 Количество на модель: 10
004904030A0001290
10
21

Номер детали на чертеже:

21

Левая защитная планка

Заводской номер: 004904030A0001160 Количество на модель: 1
004904030A0001160
1
22

Номер детали на чертеже:

22

Bolt

Заводской номер: 1040000175 Количество на модель: 8
1040000175
8
23

Номер детали на чертеже:

23

Шайба 20

Заводской номер: 1040300523 Количество на модель: 8
1040300523
8
24

Номер детали на чертеже:

24

Левая прижимная планка

Заводской номер: 004904030A0001240 Количество на модель: 3
004904030A0001240
3
25

Номер детали на чертеже:

25

Bolt

Заводской номер: 1040000164 Количество на модель: 12
1040000164
12
26

Номер детали на чертеже:

26

Washer

Заводской номер: 1040300068 Количество на модель: 12
1040300068
12
