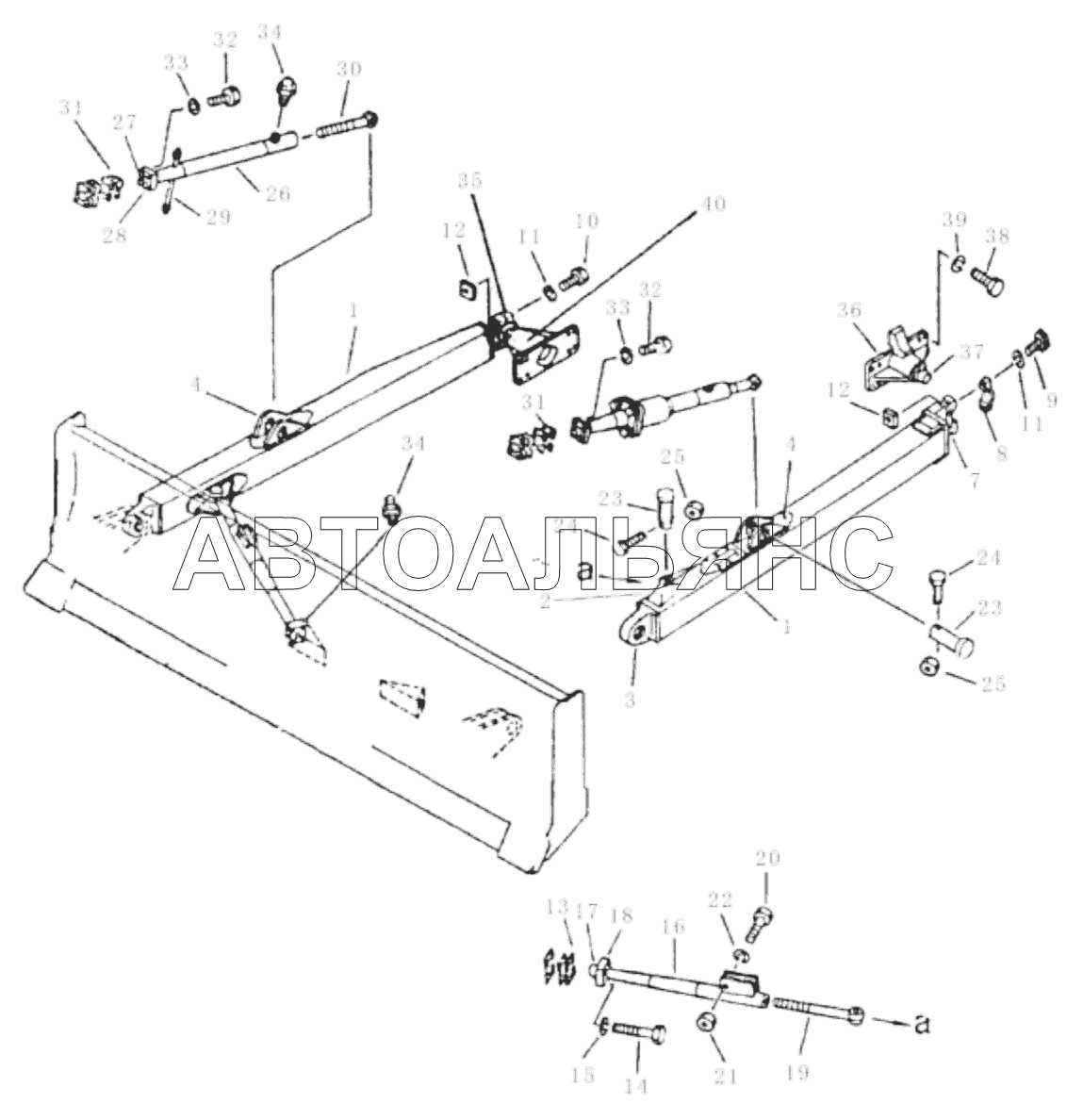

Подпорка прямого наклонного отвала (004904071A0000000) ZD160T(S,SH, CS)-3. Каталог 2012г.

Прямонаклонная лопата (004904071A0000000) ZD160T(S,SH, CS)-3 Прямонаклонная лопата (Для ZD160TS-3/ZD160TS-3H) (004904071A0000000) ZD160T(S,SH, CS)-3

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

40

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Левая подпорка

Заводской номер: 004904071A1200000 Количество на модель: 1

004904071A1200000

1

1

Номер детали на чертеже:

1

Правая подпорка

Заводской номер: 004904071A0600000 Количество на модель: 1

004904071A0600000

1

2

Номер детали на чертеже:

2

Опорное основание

Заводской номер: 004904071A0601040 Количество на модель: 1

004904071A0601040

1

3

Номер детали на чертеже:

3

Соединение

Заводской номер: 004904071A0601050 Количество на модель: 1

004904071A0601050

1

4

Номер детали на чертеже:

4

Опорное основание

Заводской номер: 004904071A060104 Количество на модель: 2

004904071A060104

2

7

Номер детали на чертеже:

7

Опорное основание

Заводской номер: 004904071A1201010 Количество на модель: 1

004904071A1201010

1

8

Номер детали на чертеже:

8

Левая крышка ширикового гнезда

Заводской номер: 004904071A0001160 Количество на модель: 1

004904071A0001160

1

9

Номер детали на чертеже:

9

Болт M24x165-8.8

Заводской номер: 1040001300 Количество на модель: 2

1040001300

2

10

Номер детали на чертеже:

10

Болт M24x130-8.8

Заводской номер: 1040001299 Количество на модель: 2

1040001299

2

11

Номер детали на чертеже:

11

Seal ring

Заводской номер: 1040300049 Количество на модель: 4

1040300049

4

12

Номер детали на чертеже:

12

Гайка

Заводской номер: 004904071A0001050 Количество на модель: 4

004904071A0001050

4

13

Номер детали на чертеже:

13

Шайба

Заводской номер: 004904071A0001080 Количество на модель: 1

004904071A0001080

1

14

Номер детали на чертеже:

14

Болт M20x80-10.9

Заводской номер: 1040000956 Количество на модель: 8

1040000956

8

15

Номер детали на чертеже:

15

Шайба 20

Заводской номер: 1040300523 Количество на модель: 8

1040300523

8

16

Номер детали на чертеже:

16

Составной блок нижнего упора

Заводской номер: 004904071A1400000 Количество на модель: 2

004904071A1400000

2

17

Номер детали на чертеже:

17

Головка шара

Заводской номер: 004904071A1401010 Количество на модель: 2

004904071A1401010

2

18

Номер детали на чертеже:

18

Крышка

Заводской номер: 004904071A1401020 Количество на модель: 2

004904071A1401020

2

19

Номер детали на чертеже:

19

Болт

Заводской номер: 004904071A0001190 Количество на модель: 2

004904071A0001190

2

20

Номер детали на чертеже:

20

Болт M20x80-10.9

Заводской номер: 1040000956 Количество на модель: 2

1040000956

2

21

Номер детали на чертеже:

21

Nut

Заводской номер: 1040200097 Количество на модель: 2

1040200097

2

23

Номер детали на чертеже:

23

Штифт

Заводской номер: 004904071A0001060 Количество на модель: 4

004904071A0001060

4

24

Номер детали на чертеже:

24

Болт M12x65-8.8

Заводской номер: 1040000170 Количество на модель: 4

1040000170

4

25

Номер детали на чертеже:

25

Nut

Заводской номер: 1040200096 Количество на модель: 4

1040200096

4

26

Номер детали на чертеже:

26

Блок поддержки правой и верхней

Заводской номер: 004904071A0400000 Количество на модель: 1

004904071A0400000

1

27

Номер детали на чертеже:

27

Головка шара

Заводской номер: 004904071A0401010 Количество на модель: 1

004904071A0401010

1

28

Номер детали на чертеже:

28

Поршневой стержень

Заводской номер: 004904071A0401060 Количество на модель: 1

004904071A0401060

1

29

Номер детали на чертеже:

29

Спарник

Заводской номер: 004904071A0410000 Количество на модель: 1

004904071A0410000

1

30

Номер детали на чертеже:

30

Соединение

Заводской номер: 004904071A0001010 Количество на модель: 1

004904071A0001010

1

31

Номер детали на чертеже:

31

Шайба

Заводской номер: 004904071A0001080 Количество на модель: 1

004904071A0001080

1

32

Номер детали на чертеже:

32

Болт M18x65-8.8

Заводской номер: 1040000538 Количество на модель: 8

1040000538

8

33

Номер детали на чертеже:

33

Шайба 18

Заводской номер: 1040300557 Количество на модель: 8

1040300557

8

34

Номер детали на чертеже:

34

Масленка M10x1

Заводской номер: 1080000239 Количество на модель: 3

1080000239

3

35

Номер детали на чертеже:

35

Правая крышка ширикового гнезда

Заводской номер: 004904071A0001020 Количество на модель: 1

004904071A0001020

1

36

Номер детали на чертеже:

36

Составный блок левого ушного вала

Заводской номер: 004904071A1600000 Количество на модель: 1

004904071A1600000

1

37

Номер детали на чертеже:

37

Левый ушный вал

Заводской номер: 004904071A1601010 Количество на модель: 1

004904071A1601010

1

38

Номер детали на чертеже:

38

Bolt

Заводской номер: 1040000051 Количество на модель: 16

1040000051

16

40

Номер детали на чертеже:

40

Составный блок правого ушного вала

Заводской номер: 004904071A0800000 Количество на модель: 1

004904071A0800000

1
