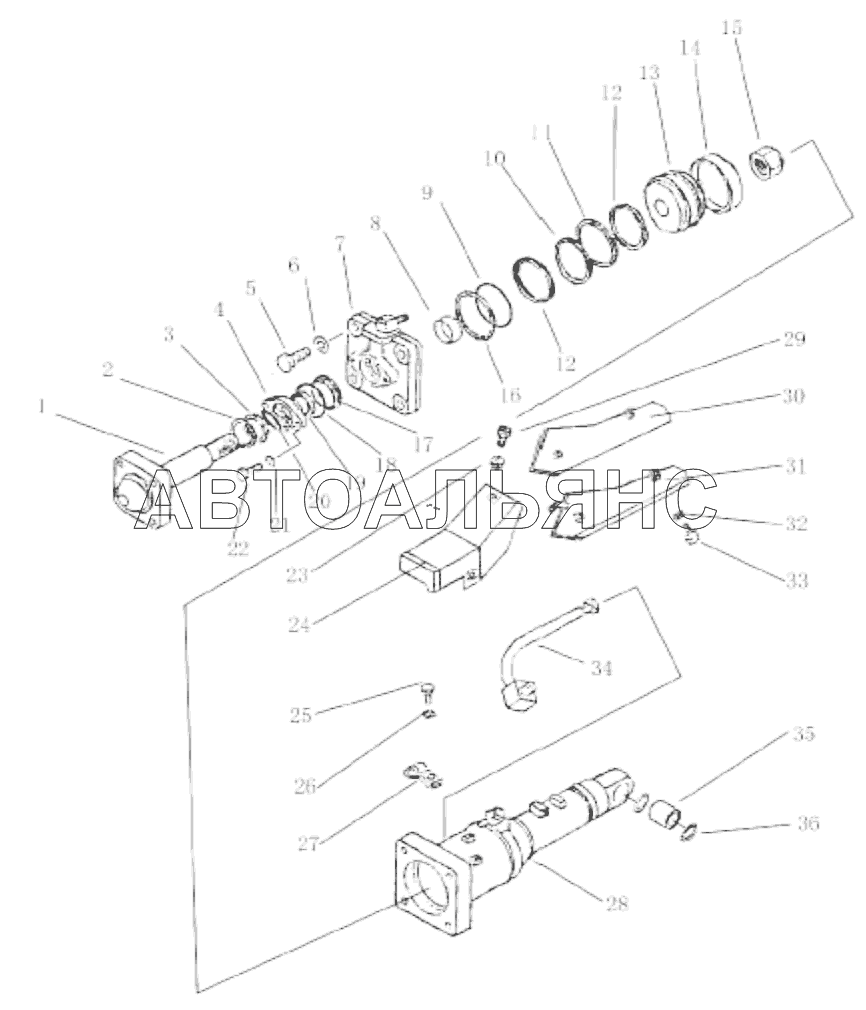

Наклонный бак топлива отвала (004904063A0600000) ZD160T(S,SH, CS)-3. Каталог 2012г.

Цилиндр подъема лопаты бульдозера ZD160T(S,SH, CS)-3 Тяговая подпорка (004904069A0000000) ZD160T(S,SH, CS)-3

Вид отображения:

Детали справа

По ширине экрана

004904063A0600000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

26

27

28

29

30

31

32

33

34

35

36

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Наклонный бак топлива

Заводской номер: 004904063A0600000 Количество на модель: 1

004904063A0600000

1

1

Номер детали на чертеже:

1

Поршневой стержень

Заводской номер: 004904071A0401060 Количество на модель: 1

004904071A0401060

1

2

Номер детали на чертеже:

2

Упругое защитное кольцо

Заводской номер: 1081400650 Количество на модель: 1

1081400650

1

3

Номер детали на чертеже:

3

Пылеотражатель

Заводской номер: 005001063A0610000 Количество на модель: 1

005001063A0610000

1

4

Номер детали на чертеже:

4

Нажимная крышка

Заводской номер: 004904063A0611010 Количество на модель: 1

004904063A0611010

1

5

Номер детали на чертеже:

5

Болт M27x75-8.8

Заводской номер: 1040002728 Количество на модель: 4

1040002728

4

6

Номер детали на чертеже:

6

Шайба 27

Заводской номер: 1040300176 Количество на модель: 4

1040300176

4

7

Номер детали на чертеже:

7

Головка цилиндра

Заводской номер: 004904063A0610010 Количество на модель: 1

004904063A0610010

1

8

Номер детали на чертеже:

8

Композитные втулки

Заводской номер: 1089900271 Количество на модель: 1

1089900271

1

9

Номер детали на чертеже:

9

О-кольцо

Заводской номер: 1081001778 Количество на модель: 1

1081001778

1

10

Номер детали на чертеже:

10

Сальниковое кольцо

Заводской номер: 004904063A0614040 Количество на модель: 1

004904063A0614040

1

11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: 004904063A0614030 Количество на модель: 1

004904063A0614030

1

12

Номер детали на чертеже:

12

Уплотнительное упорное кольцо

Заводской номер: 004904063A0614050 Количество на модель: 2

004904063A0614050

2

13

Номер детали на чертеже:

13

Поршень

Заводской номер: 004904063A0611020 Количество на модель: 1

004904063A0611020

1

14

Номер детали на чертеже:

14

Износостойкое кольцо

Заводской номер: 1081400652 Количество на модель: 1

1081400652

1

15

Номер детали на чертеже:

15

Самоконтрящаяся гайка M52x3

Заводской номер: 005001063A0640000 Количество на модель: 1

005001063A0640000

1

16

Номер детали на чертеже:

16

Защитное кольцо

Заводской номер: 1999901110 Количество на модель: 1

1999901110

1

17

Номер детали на чертеже:

17

Маленькое уплотнительное кольцо в форме Y

Заводской номер: 004903063A0201050 Количество на модель: 1

004903063A0201050

1

18

Номер детали на чертеже:

18

О-кольцо 89.7x3.5

Заводской номер: 1081001595 Количество на модель: 1

1081001595

1

19

Номер детали на чертеже:

19

Направляющая втулка

Заводской номер: 1089900270 Количество на модель: 1

1089900270

1

20

Номер детали на чертеже:

20

О-кольцо 49.7x3.5

Заводской номер: 1081001446 Количество на модель: 1

1081001446

1

21

Номер детали на чертеже:

21

Washer

Заводской номер: 1040300065 Количество на модель: 2

1040300065

2

22

Номер детали на чертеже:

22

Bolt

Заводской номер: 1040000177 Количество на модель: 2

1040000177

2

23

Номер детали на чертеже:

23

Nut

Заводской номер: 1040200096 Количество на модель: 1

1040200096

1

24

Номер детали на чертеже:

24

Нижняя защитная планка

Заводской номер: 004904063A0620000 Количество на модель: 1

004904063A0620000

1

26

Номер детали на чертеже:

26

Washer

Заводской номер: 1040300063 Количество на модель: 1

1040300063

1

27

Номер детали на чертеже:

27

Трубодержатель

Заводской номер: 1990201030 Количество на модель: 1

1990201030

1

28

Номер детали на чертеже:

28

Корпус цилиндра

Заводской номер: 004904063A0610020 Количество на модель: 1

004904063A0610020

1

29

Номер детали на чертеже:

29

Bolt

Заводской номер: 1040000108 Количество на модель: 1

1040000108

1

30

Номер детали на чертеже:

30

Право-нижняя планка

Заводской номер: 004904063A0630000 Количество на модель: 1

004904063A0630000

1

31

Номер детали на чертеже:

31

Лево-нижняя планка

Заводской номер: 004904063A0640000 Количество на модель: 1

004904063A0640000

1

32

Номер детали на чертеже:

32

Washer

Заводской номер: 1040300054 Количество на модель: 7

1040300054

7

33

Номер детали на чертеже:

33

Bolt

Заводской номер: 1040000069 Количество на модель: 6

1040000069

6

34

Номер детали на чертеже:

34

Составный блок трубы

Заводской номер: 004904063A0610050 Количество на модель: 1

004904063A0610050

1

35

Номер детали на чертеже:

35

Втулка

Заводской номер: 1999901609 Количество на модель: 1

1999901609

1

36

Номер детали на чертеже:

36

Пылеотражатель

Заводской номер: 1081200560 Количество на модель: 2

1081200560

2
