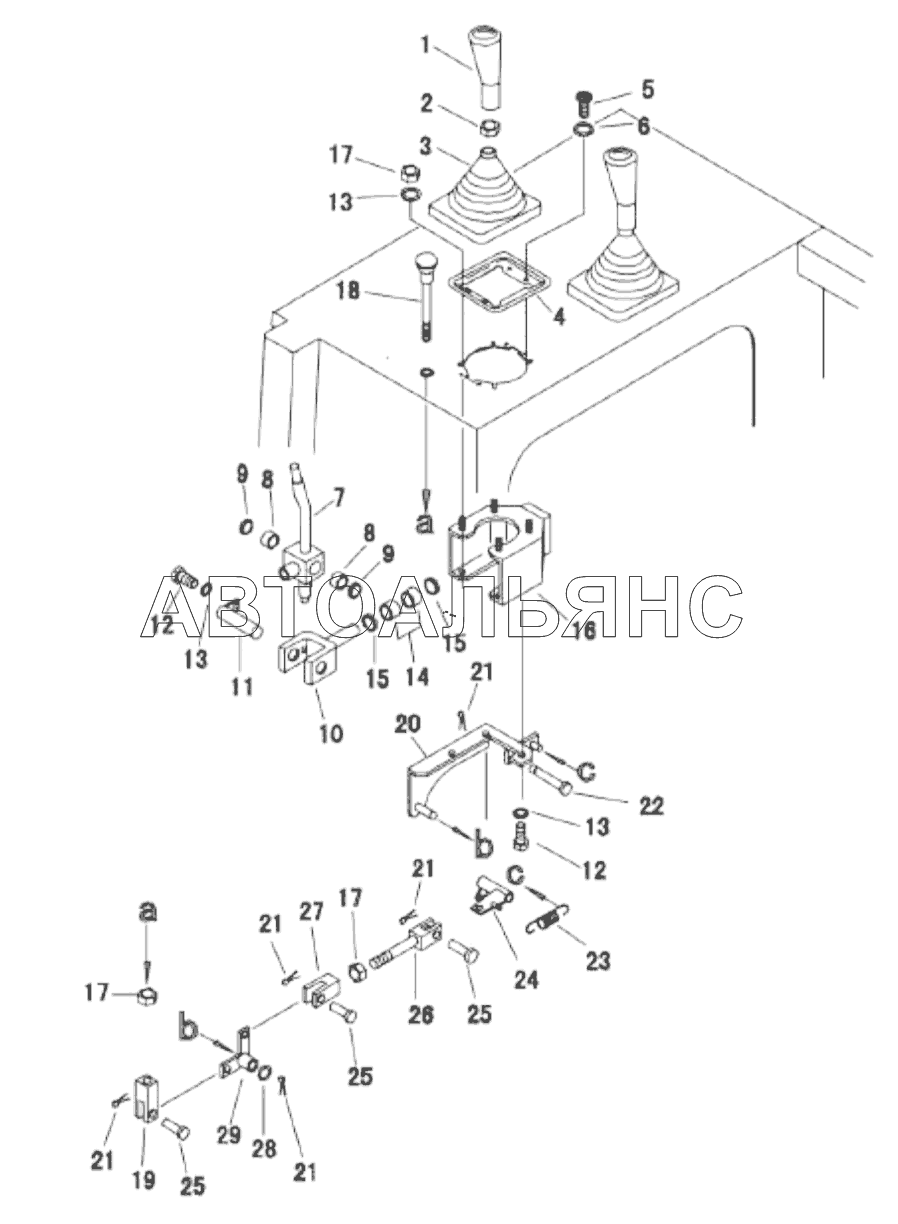

Механизм управления лопатой бульдозера (004904034A0000000) ZD160T(S,SH, CS)-3. Каталог 2012г.

Наклонный гидротрубопровод (004904018A0000000) ZD160T(S,SH, CS)-3 Механизм управления лопатой бульдозера (004904034A0000000) ZD160T(S,SH, CS)-3

Вид отображения:

Детали справа

По ширине экрана

004904034A0000000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Механизм управления лопатой бульдозера

Заводской номер: 004904034A0000000 Количество на модель: 1

004904034A0000000

1

1

Номер детали на чертеже:

1

Рукоятка

Заводской номер: 004903034B0600000 Количество на модель: 1

004903034B0600000

1

2

Номер детали на чертеже:

2

Nut

Заводской номер: 1040200113 Количество на модель: 1

1040200113

1

3

Номер детали на чертеже:

3

Защитная покрышка

Заводской номер: 004904034A1600000 Количество на модель: 1

004904034A1600000

1

4

Номер детали на чертеже:

4

Гнездо

Заводской номер: 004904034A0001020 Количество на модель: 1

004904034A0001020

1

5

Номер детали на чертеже:

5

Винт M5x8-4.8

Заводской номер: 1040100804 Количество на модель: 4

1040100804

4

6

Номер детали на чертеже:

6

Шайба 5-200HV

Заводской номер: 1040300514 Количество на модель: 4

1040300514

4

7

Номер детали на чертеже:

7

Рычаг управления

Заводской номер: 004904034A1400000 Количество на модель: 1

004904034A1400000

1

8

Номер детали на чертеже:

8

Подшипник HK202612

Заводской номер: 1054500016 Количество на модель: 2

1054500016

2

9

Номер детали на чертеже:

9

Консервация 20x4

Заводской номер: 1081001400 Количество на модель: 2

1081001400

2

10

Номер детали на чертеже:

10

Вилка-рамка

Заводской номер: 004904034A2200000 Количество на модель: 1

004904034A2200000

1

11

Номер детали на чертеже:

11

Вал

Заводской номер: 004904034A2800000 Количество на модель: 1

004904034A2800000

1

12

Номер детали на чертеже:

12

Bolt

Заводской номер: 1040001153 Количество на модель: 4

1040001153

4

13

Номер детали на чертеже:

13

Washer

Заводской номер: 1040300066 Количество на модель: 4

1040300066

4

14

Номер детали на чертеже:

14

Подшипник HK222816

Заводской номер: 1054500021 Количество на модель: 2

1054500021

2

15

Номер детали на чертеже:

15

Консервация

Заводской номер: 1081001465 Количество на модель: 2

1081001465

2

16

Номер детали на чертеже:

16

Опорное основание

Заводской номер: 004904034A2000000 Количество на модель: 1

004904034A2000000

1

17

Номер детали на чертеже:

17

Гайка M8x1-8

Заводской номер: 1040200303 Количество на модель: 6

1040200303

6

18

Номер детали на чертеже:

18

Кнопка

Заводской номер: 004904034A1200000 Количество на модель: 1

004904034A1200000

1

19

Номер детали на чертеже:

19

Штыковая плита

Заводской номер: 004904034A0001010 Количество на модель: 1

004904034A0001010

1

20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: 004904034A1000000 Количество на модель: 1

004904034A1000000

1

21

Номер детали на чертеже:

21

Шплинт 2x16

Заводской номер: 1040500044 Количество на модель: 5

1040500044

5

22

Номер детали на чертеже:

22

Вал

Заводской номер: 004904034A0001030 Количество на модель: 1

004904034A0001030

1

23

Номер детали на чертеже:

23

Пружина

Заводской номер: 004903034B0001050 Количество на модель: 1

004903034B0001050

1

24

Номер детали на чертеже:

24

Стопорный блок

Заводской номер: 004904034A0800000 Количество на модель: 1

004904034A0800000

1

25

Номер детали на чертеже:

25

Валик-штифт B8x22

Заводской номер: 1040500484 Количество на модель: 3

1040500484

3

26

Номер детали на чертеже:

26

Спарник

Заводской номер: 1999900535 Количество на модель: 1

1999900535

1

27

Номер детали на чертеже:

27

Вильчатое соединение

Заводской номер: 1049900089 Количество на модель: 1

1049900089

1

28

Номер детали на чертеже:

28

Шайба 8-200HV

Заводской номер: 1040300042 Количество на модель: 1

1040300042

1

29

Номер детали на чертеже:

29

Рычаг качания

Заводской номер: 004904034A0600000 Количество на модель: 1

004904034A0600000

1
