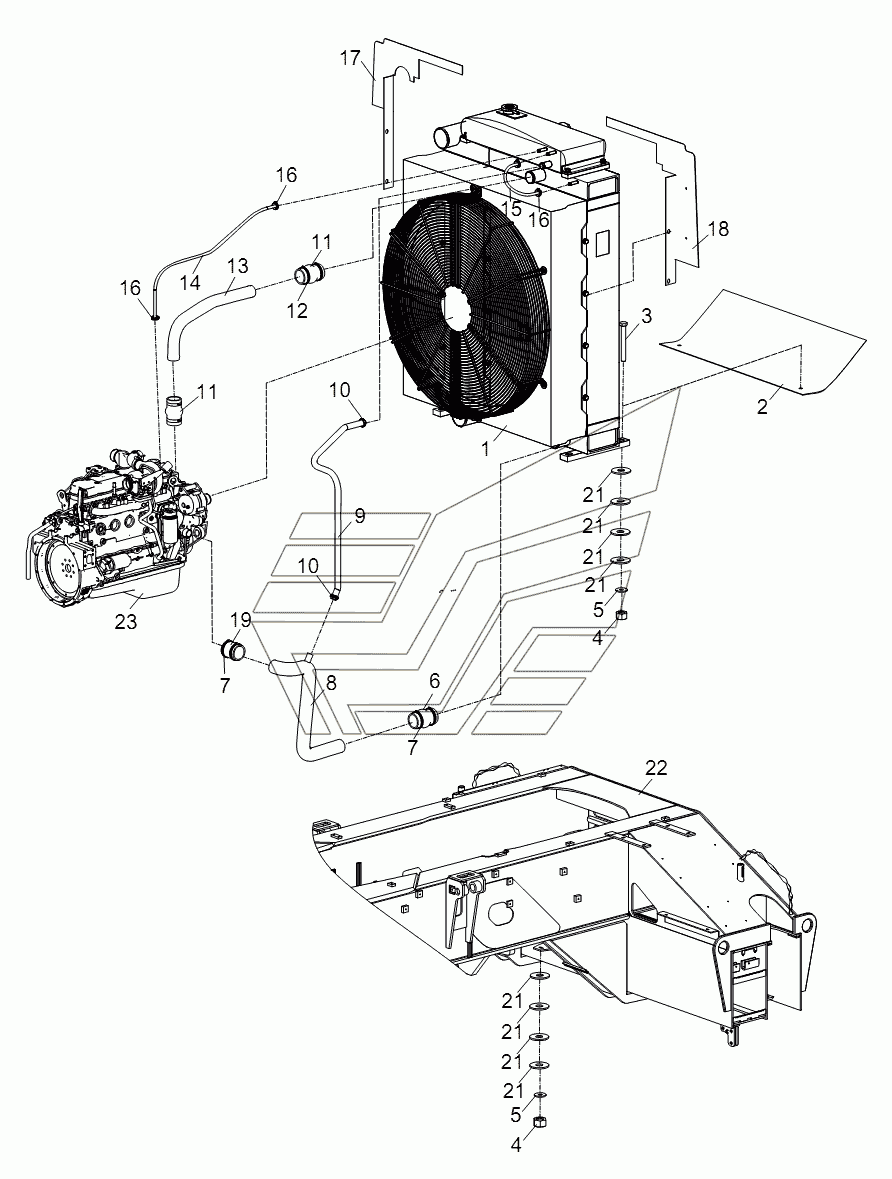

COOLING SYSTEM RT-75. Каталог 2013г.

INTERCOOLING SYSTEM RT-75 AIR INTAKE SYSTEM RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cooling system

Заводской номер: 00758111310000000 Количество на модель: 1
00758111310000000
1
1

Номер детали на чертеже:

1

Heat radiator

Заводской номер: 1010400134 Количество на модель: 1
1010400134
1
2

Номер детали на чертеже:

2

Deflecting plate

Заводской номер: 00758111310001041 Количество на модель: 1
00758111310001041
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 1040000497 Количество на модель: 4
1040000497
4
4

Номер детали на чертеже:

4

Nut

Заводской номер: 1040200096 Количество на модель: 4
1040200096
4
5

Номер детали на чертеже:

5

Washer

Заводской номер: 1040300233 Количество на модель: 4
1040300233
4
6

Номер детали на чертеже:

6

Corrugated pipe

Заводской номер: 1140214518 Количество на модель: 1
1140214518
1
7

Номер детали на чертеже:

7

Hoop

Заводской номер: 1990200787 Количество на модель: 4
1990200787
4
8

Номер детали на чертеже:

8

Water inlet pipe

Заводской номер: 00758111310001071 Количество на модель: 1
00758111310001071
1
9

Номер детали на чертеже:

9

Water pipe

Заводской номер: 00758111310001051 Количество на модель: 1
00758111310001051
1
10

Номер детали на чертеже:

10

Hoop

Заводской номер: 1990200774 Количество на модель: 2
1990200774
2
11

Номер детали на чертеже:

11

Corrugated pipe

Заводской номер: 1140215841 Количество на модель: 2
1140215841
2
12

Номер детали на чертеже:

12

Heavy clamp

Заводской номер: 1990200031 Количество на модель: 4
1990200031
4
13

Номер детали на чертеже:

13

Water outlet pipe

Заводской номер: 00758111310001030 Количество на модель: 1
00758111310001030
1
14

Номер детали на чертеже:

14

Ventilation pipe

Заводской номер: 00758111310001021 Количество на модель: 1
00758111310001021
1
15

Номер детали на чертеже:

15

Rubber hose

Заводской номер: 00758111310001011 Количество на модель: 1
00758111310001011
1
16

Номер детали на чертеже:

16

Worm clamp

Заводской номер: 1990200518 Количество на модель: 4
1990200518
4
17

Номер детали на чертеже:

17

Air baffle I

Заводской номер: 00758111310001061 Количество на модель: 1
00758111310001061
1
18

Номер детали на чертеже:

18

Air baffle II

Заводской номер: 00758111310001081 Количество на модель: 1
00758111310001081
1
19

Номер детали на чертеже:

19

Rubber hose

Заводской номер: 00758111310001090 Количество на модель: 1
00758111310001090
1
20

Номер детали на чертеже:

20

Heat-insulating sponge

Заводской номер: 00758111310001100 Количество на модель: 1
00758111310001100
1
21

Номер детали на чертеже:

21

Seal ring

Заводской номер: 1040301757 Количество на модель: 16
1040301757
16
22

Номер детали на чертеже:

22

Chassis frame assembly

Заводской номер: Chassisframe Количество на модель: 1
Chassisframe
1
23

Номер детали на чертеже:

23

Engine

Заводской номер: Engine Количество на модель: 1
Engine
1
