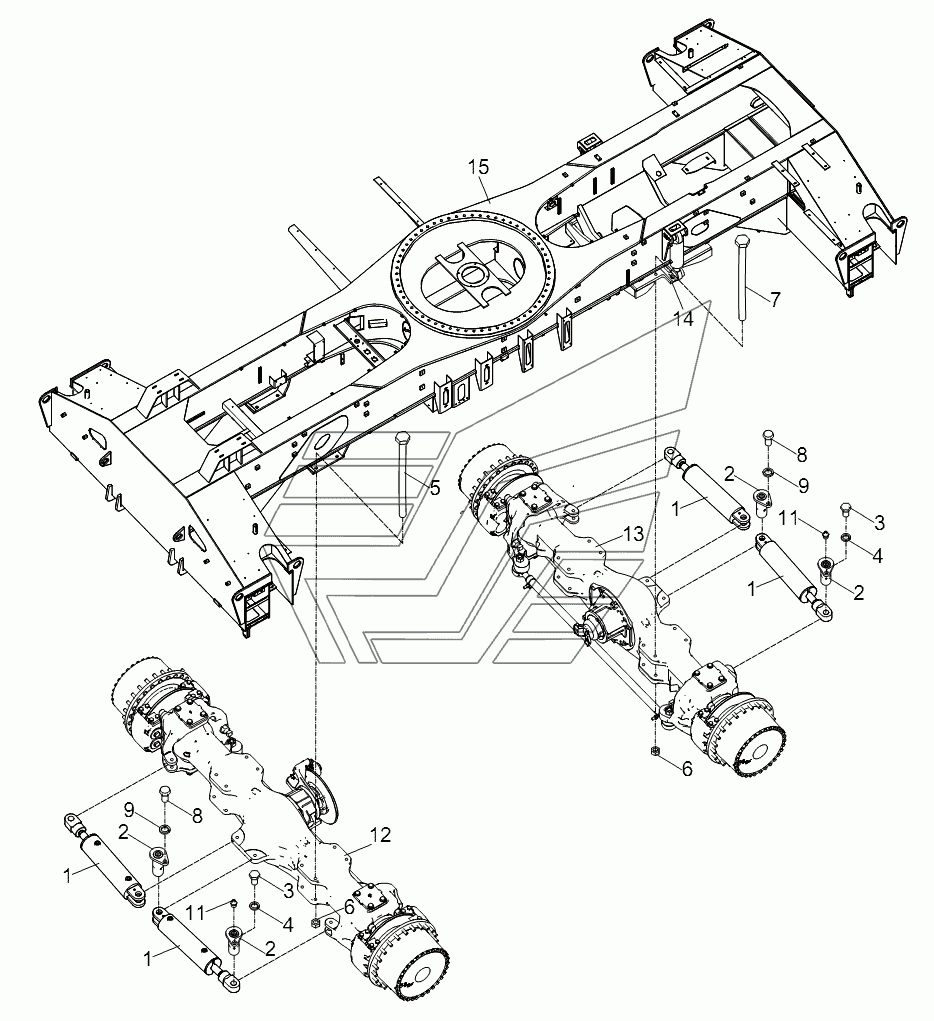

STEERING SYSTEM RT-75. Каталог 2013г.

LATERAL ASSY 2 RT-75 STEERING CYLINDER RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Steering cssytem

Заводской номер: 00758113410000000 Количество на модель: 1
00758113410000000
1
1

Номер детали на чертеже:

1

Steering cylinder

Заводской номер: 00758118410900000 Количество на модель: 4
00758118410900000
4
2

Номер детали на чертеже:

2

Swing cylinder pin

Заводской номер: 00758113410400000 Количество на модель: 8
00758113410400000
8
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 1040002156 Количество на модель: 4
1040002156
4
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1040300054 Количество на модель: 4
1040300054
4
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 1040002373 Количество на модель: 8
1040002373
8
6

Номер детали на чертеже:

6

Nut

Заводской номер: 1040200465 Количество на модель: 16
1040200465
16
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 1040002374 Количество на модель: 8
1040002374
8
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 1040002529 Количество на модель: 4
1040002529
4
9

Номер детали на чертеже:

9

Washer

Заводской номер: 1040300068 Количество на модель: 4
1040300068
4
10

Номер детали на чертеже:

10

Gear oil

Заводской номер: 1089900245 Количество на модель: 1
1089900245
1
11

Номер детали на чертеже:

11

Oil cup

Заводской номер: 1019900312 Количество на модель: 4
1019900312
4
12

Номер детали на чертеже:

12

Front steer and drive axle

Заводской номер: Frontaxle Количество на модель: 1
Frontaxle
1
13

Номер детали на чертеже:

13

Rear steer and drive axle

Заводской номер: Rearaxle Количество на модель: 1
Rearaxle
1
14

Номер детали на чертеже:

14

Rear suspension

Заводской номер: Rearsuspension Количество на модель: 1
Rearsuspension
1
15

Номер детали на чертеже:

15

Chassis frame assembly

Заводской номер: Chassisframe Количество на модель: 1
Chassisframe
1
