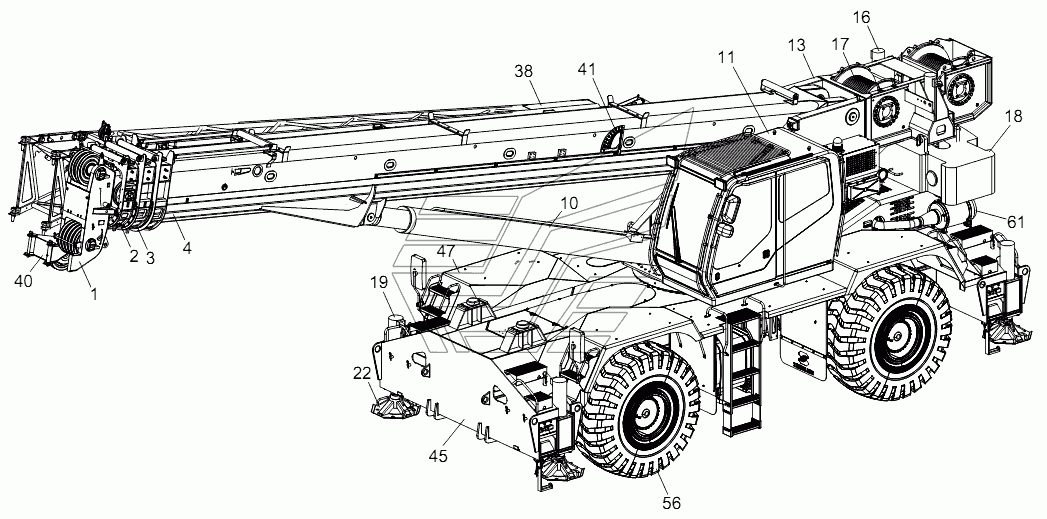

RT75 ROUGH TERRAIN CRANE RT-75. Каталог 2013г.

Remarks RT-75 BASIC BOOM ASSY RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

RT75 rough terrain crane

Заводской номер: 00756110000020000 Количество на модель: 1
00756110000020000
1
1

Номер детали на чертеже:

1

Telescopic boom section 3 assy

Заводской номер: 00756118800000000 Количество на модель: 1
00756118800000000
1
2

Номер детали на чертеже:

2

Telescopic boom section 2 assy

Заводской номер: 00756118700000000 Количество на модель: 1
00756118700000000
1
3

Номер детали на чертеже:

3

Telescopic boom section 1 assy

Заводской номер: 00756118600000000 Количество на модель: 1
00756118600000000
1
4

Номер детали на чертеже:

4

Basic boom assy

Заводской номер: 00756118500000000 Количество на модель: 1
00756118500000000
1
5

Номер детали на чертеже:

5

Telescoping system

Заводской номер: 00756111800000000 Количество на модель: 1
00756111800000000
1
6

Номер детали на чертеже:

6

Telescoping cylinder

Заводской номер: 00756118400100000 Количество на модель: 1
00756118400100000
1
7

Номер детали на чертеже:

7

Main boom assy

Заводской номер: 00756110100000001 Количество на модель: 1
00756110100000001
1
8

Номер детали на чертеже:

8

Main hook

Заводской номер: 1090400128 Количество на модель: 1
1090400128
1
9

Номер детали на чертеже:

9

Auxiliary hook

Заводской номер: 1090400129 Количество на модель: 1
1090400129
1
10

Номер детали на чертеже:

10

Derricking cylinder

Заводской номер: 00756118400300000 Количество на модель: 1
00756118400300000
1
11

Номер детали на чертеже:

11

Driver's cab

Заводской номер: 1130000414 Количество на модель: 1
1130000414
1
12

Номер детали на чертеже:

12

Driver's cab pre-assembly

Заводской номер: 00755905000000001 Количество на модель: 1
00755905000000001
1
13

Номер детали на чертеже:

13

Turntable and its attachments welded assy

Заводской номер: 00756113410000000 Количество на модель: 1
00756113410000000
1
14

Номер детали на чертеже:

14

Air conditioning

Заводской номер: 00755907600000000 Количество на модель: 1
00755907600000000
1
15

Номер детали на чертеже:

15

Hoist rope

Заводской номер: 00756118200000000 Количество на модель: 1
00756118200000000
1
16

Номер детали на чертеже:

16

Counterweight handler

Заводской номер: 00756113210000000 Количество на модель: 1
00756113210000000
1
17

Номер детали на чертеже:

17

Winch mechanism

Заводской номер: 00756113510000000 Количество на модель: 1
00756113510000000
1
18

Номер детали на чертеже:

18

Counterweight

Заводской номер: 00756110610000000 Количество на модель: 1
00756110610000000
1
19

Номер детали на чертеже:

19

Vertical cylinder

Заводской номер: 00756118400700000 Количество на модель: 4
00756118400700000
4
20

Номер детали на чертеже:

20

Horizontal cylinder

Заводской номер: 00756118400500000 Количество на модель: 4
00756118400500000
4
21

Номер детали на чертеже:

21

Outrigger assembly

Заводской номер: 00756110800000000 Количество на модель: 4
00756110800000000
4
22

Номер детали на чертеже:

22

Outrigger

Заводской номер: 00755901310000000 Количество на модель: 4
00755901310000000
4
23

Номер детали на чертеже:

23

Central revolving joint

Заводской номер: 1140109716 Количество на модель: 1
1140109716
1
24

Номер детали на чертеже:

24

Swing system

Заводской номер: 00756114400000000 Количество на модель: 1
00756114400000000
1
25

Номер детали на чертеже:

25

Swing bearing assembly

Заводской номер: 00756114500000001 Количество на модель: 1
00756114500000001
1
26

Номер детали на чертеже:

26

Schematic diagram - electrical system

Заводской номер: 00756116120000001 Количество на модель: 1
00756116120000001
1
27

Номер детали на чертеже:

27

Schematic diagram - electrical system

Заводской номер: 00756116140000001 Количество на модель: 1
00756116140000001
1
28

Номер детали на чертеже:

28

Electrical system

Заводской номер: 00756116220000001 Количество на модель: 1
00756116220000001
1
29

Номер детали на чертеже:

29

Electrical system

Заводской номер: 00756116240000001 Количество на модель: 1
00756116240000001
1
30

Номер детали на чертеже:

30

Electrics intallation illustration

Заводской номер: 00756116300000000 Количество на модель: 1
00756116300000000
1
31

Номер детали на чертеже:

31

Swing lockout device

Заводской номер: 00756115900000001 Количество на модель: 1
00756115900000001
1
32

Номер детали на чертеже:

32

Schematic diagram- hydraulic system

Заводской номер: 00756111520000000 Количество на модель: 1
00756111520000000
1
33

Номер детали на чертеже:

33

Pipe layout - superstructure hydraulic syste m

Заводской номер: 00756111620000000 Количество на модель: 1
00756111620000000
1
34

Номер детали на чертеже:

34

Pipe layout - chassis hydraulic system

Заводской номер: 00756111720000000 Количество на модель: 1
00756111720000000
1
35

Номер детали на чертеже:

35

Hydraulic element installation

Заводской номер: 00756114820000000 Количество на модель: 1
00756114820000000
1
36

Номер детали на чертеже:

36

Hydraulic oil tank

Заводской номер: 00756113010000001 Количество на модель: 1
00756113010000001
1
37

Номер детали на чертеже:

37

Hydraulic oil

Заводской номер: 204060043 Количество на модель: 1
204060043
1
38

Номер детали на чертеже:

38

Jib

Заводской номер: 00755900230000000 Количество на модель: 1
00755900230000000
1
39

Номер детали на чертеже:

39

Structural element assembled

Заводской номер: 00756114700000000 Количество на модель: 1
00756114700000000
1
40

Номер детали на чертеже:

40

Rooster sheave

Заводской номер: 00756111200000000 Количество на модель: 1
00756111200000000
1
41

Номер детали на чертеже:

41

Angle indicator

Заводской номер: 1991800130 Количество на модель: 1
1991800130
1
42

Номер детали на чертеже:

42

Oil pump drive device

Заводской номер: 00756113920000000 Количество на модель: 1
00756113920000000
1
43

Номер детали на чертеже:

43

Cab heater

Заводской номер: 00755907510000001 Количество на модель: 1
00755907510000001
1
44

Номер детали на чертеже:

44

Securing device for hook

Заводской номер: 00755914300000000 Количество на модель: 1
00755914300000000
1
45

Номер детали на чертеже:

45

Chassis frame assembly

Заводской номер: 00758112820000000 Количество на модель: 1
00758112820000000
1
46

Номер детали на чертеже:

46

Toolbox

Заводской номер: 00758119400000002 Количество на модель: 1
00758119400000002
1
47

Номер детали на чертеже:

47

Wheel housing and platform installation

Заводской номер: 00758115200000002 Количество на модель: 1
00758115200000002
1
48

Номер детали на чертеже:

48

Fuel supply system

Заводской номер: 00758111110000000 Количество на модель: 1
00758111110000000
1
49

Номер детали на чертеже:

49

Preheating starter

Заводской номер: 00758110800000000 Количество на модель: 1
00758110800000000
1
50

Номер детали на чертеже:

50

Propeller shaft assembly

Заводской номер: 00758112210000000 Количество на модель: 1
00758112210000000
1
51

Номер детали на чертеже:

51

Transmission and engine installation

Заводской номер: 00758111720000000 Количество на модель: 1
00758111720000000
1
52

Номер детали на чертеже:

52

Engine housing and its installation

Заводской номер: 00758115100000002 Количество на модель: 1
00758115100000002
1
53

Номер детали на чертеже:

53

Exhaust system

Заводской номер: 00758111220000000 Количество на модель: 1
00758111220000000
1
54

Номер детали на чертеже:

54

Rear overhang

Заводской номер: 00758113310000000 Количество на модель: 1
00758113310000000
1
55

Номер детали на чертеже:

55

Front steer and drive axle

Заводской номер: 1030100834 Количество на модель: 1
1030100834
1
56

Номер детали на чертеже:

56

Wheel and rim

Заводской номер: 00758113110000000 Количество на модель: 4
00758113110000000
4
57

Номер детали на чертеже:

57

Rear steer and drive axle

Заводской номер: 1030100835 Количество на модель: 1
1030100835
1
58

Номер детали на чертеже:

58

Steering cssytem

Заводской номер: 00758113410000000 Количество на модель: 1
00758113410000000
1
59

Номер детали на чертеже:

59

Intercooling system

Заводской номер: 00758110900000000 Количество на модель: 1
00758110900000000
1
60

Номер детали на чертеже:

60

Cooling system

Заводской номер: 00758111310000000 Количество на модель: 1
00758111310000000
1
61

Номер детали на чертеже:

61

Air intake system

Заводской номер: 00758111400000001 Количество на модель: 1
00758111400000001
1
Remarks RT-75 BASIC BOOM ASSY RT-75
