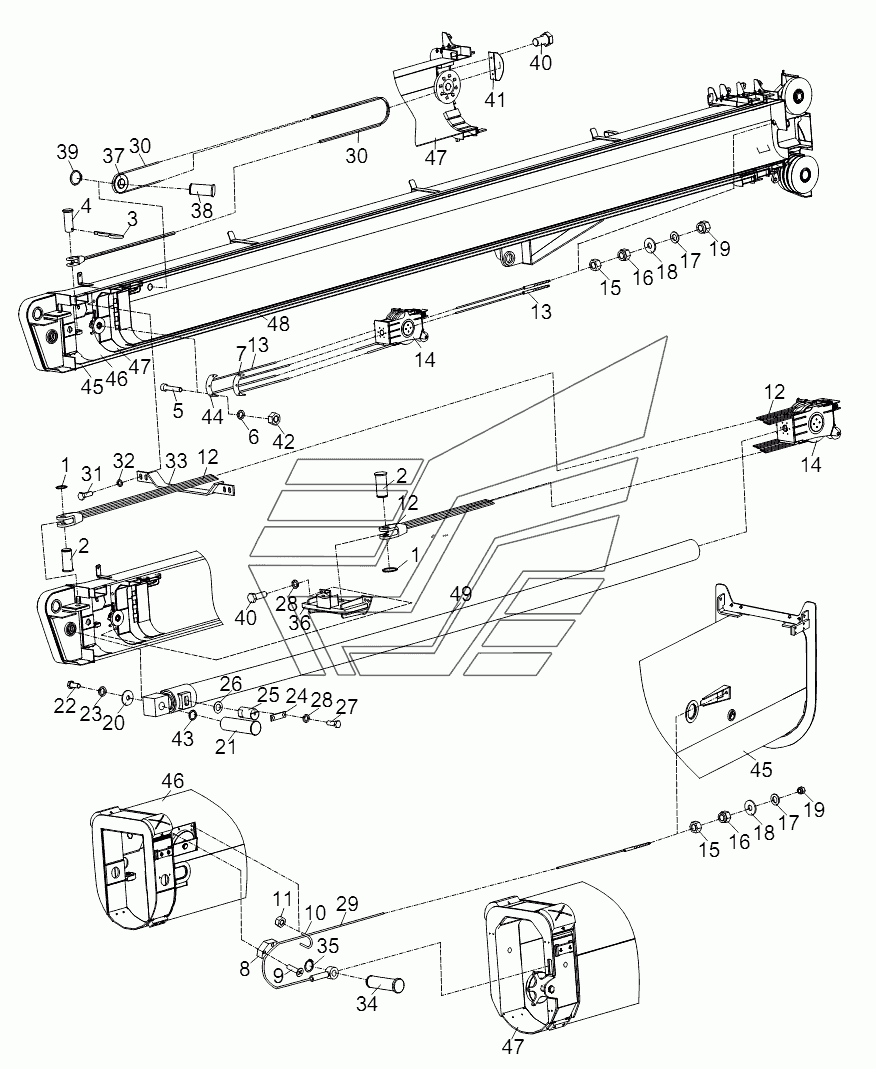

TELESCOPING SYSTEM RT-75. Каталог 2013г.

JIB INSTALLATION RT-75 PULLEY HEAD ASSY RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Telescoping system

Заводской номер: 00756111800000000 Количество на модель: 1
00756111800000000
1
1

Номер детали на чертеже:

1

Retainer ring

Заводской номер: 1040300017 Количество на модель: 4
1040300017
4
2

Номер детали на чертеже:

2

Fixing shaft 1

Заводской номер: 00756111800001010 Количество на модель: 4
00756111800001010
4
3

Номер детали на чертеже:

3

Spring-loaded pin

Заводской номер: 006340000029 Количество на модель: 2
006340000029
2
4

Номер детали на чертеже:

4

Pin

Заводской номер: 00631411800001020 Количество на модель: 2
00631411800001020
2
5

Номер детали на чертеже:

5

Screw

Заводской номер: 1040100031 Количество на модель: 6
1040100031
6
6

Номер детали на чертеже:

6

Washer

Заводской номер: 1040300063 Количество на модель: 6
1040300063
6
7

Номер детали на чертеже:

7

Guard board

Заводской номер: 00756111800001120 Количество на модель: 1
00756111800001120
1
8

Номер детали на чертеже:

8

Pressure plate 1

Заводской номер: 00756111800001030 Количество на модель: 2
00756111800001030
2
9

Номер детали на чертеже:

9

Screw

Заводской номер: 1040100088 Количество на модель: 4
1040100088
4
10

Номер детали на чертеже:

10

Pressure plate 2

Заводской номер: 00756111800001040 Количество на модель: 2
00756111800001040
2
11

Номер детали на чертеже:

11

Nut

Заводской номер: 1040200111 Количество на модель: 4
1040200111
4
12

Номер детали на чертеже:

12

Extension wire rope I

Заводской номер: 00756111800400000 Количество на модель: 2
00756111800400000
2
13

Номер детали на чертеже:

13

Retraction wire rope II

Заводской номер: 00756111800600000 Количество на модель: 1
00756111800600000
1
14

Номер детали на чертеже:

14

Pulley head assy

Заводской номер: 00756111800800000 Количество на модель: 1
00756111800800000
1
15

Номер детали на чертеже:

15

Nut

Заводской номер: 1040200097 Количество на модель: 4
1040200097
4
16

Номер детали на чертеже:

16

Nut

Заводской номер: 1040200741 Количество на модель: 4
1040200741
4
17

Номер детали на чертеже:

17

Washer

Заводской номер: 1040300053 Количество на модель: 4
1040300053
4
18

Номер детали на чертеже:

18

Washer

Заводской номер: 00755901800001070 Количество на модель: 4
00755901800001070
4
19

Номер детали на чертеже:

19

Nut

Заводской номер: 1040200507 Количество на модель: 4
1040200507
4
20

Номер детали на чертеже:

20

Baffle

Заводской номер: 00756111800001050 Количество на модель: 1
00756111800001050
1
21

Номер детали на чертеже:

21

Retaining pin

Заводской номер: 00756111800001060 Количество на модель: 1
00756111800001060
1
22

Номер детали на чертеже:

22

Bolt

Заводской номер: 1040001403 Количество на модель: 1
1040001403
1
23

Номер детали на чертеже:

23

Washer

Заводской номер: 1040300065 Количество на модель: 1
1040300065
1
24

Номер детали на чертеже:

24

Baffle 2

Заводской номер: 00756111800001070 Количество на модель: 2
00756111800001070
2
25

Номер детали на чертеже:

25

Retaining pin 2

Заводской номер: 00756111800001080 Количество на модель: 2
00756111800001080
2
26

Номер детали на чертеже:

26

Spacing ring

Заводской номер: 00756111800001090 Количество на модель: 6
00756111800001090
6
27

Номер детали на чертеже:

27

Bolt

Заводской номер: 1040001179 Количество на модель: 8
1040001179
8
28

Номер детали на чертеже:

28

Washer

Заводской номер: 1040300054 Количество на модель: 8
1040300054
8
29

Номер детали на чертеже:

29

Retraction wire rope I

Заводской номер: 00756111801000000 Количество на модель: 2
00756111801000000
2
30

Номер детали на чертеже:

30

Extension wire rope II

Заводской номер: 00756111801200000 Количество на модель: 2
00756111801200000
2
31

Номер детали на чертеже:

31

Bolt

Заводской номер: 1040000237 Количество на модель: 4
1040000237
4
32

Номер детали на чертеже:

32

Washer

Заводской номер: 1040300067 Количество на модель: 4
1040300067
4
33

Номер детали на чертеже:

33

Wire rope holder

Заводской номер: 00756111801400000 Количество на модель: 1
00756111801400000
1
34

Номер детали на чертеже:

34

Fixing shaft 3

Заводской номер: 00756111800001100 Количество на модель: 2
00756111800001100
2
35

Номер детали на чертеже:

35

Retaining ring

Заводской номер: 1040300154 Количество на модель: 2
1040300154
2
36

Номер детали на чертеже:

36

Fitting carrier

Заводской номер: 00756111801600000 Количество на модель: 1
00756111801600000
1
37

Номер детали на чертеже:

37

Pulley assy

Заводской номер: 00756111801800000 Количество на модель: 2
00756111801800000
2
38

Номер детали на чертеже:

38

Fixing shaft 4

Заводской номер: 00756111800001110 Количество на модель: 2
00756111800001110
2
39

Номер детали на чертеже:

39

Retainer ring

Заводской номер: 1040300018 Количество на модель: 2
1040300018
2
40

Номер детали на чертеже:

40

Bolt

Заводской номер: 1040002156 Количество на модель: 4
1040002156
4
41

Номер детали на чертеже:

41

Protecting cover

Заводской номер: 00756111802000000 Количество на модель: 2
00756111802000000
2
42

Номер детали на чертеже:

42

Nut

Заводской номер: 1040200192 Количество на модель: 6
1040200192
6
43

Номер детали на чертеже:

43

Spacer sleeve

Заводской номер: 00756111800001130 Количество на модель: 2
00756111800001130
2
44

Номер детали на чертеже:

44

Guard board

Заводской номер: 00756111800001140 Количество на модель: 1
00756111800001140
1
45

Номер детали на чертеже:

45

Basic boom assy

Заводской номер: Basicboom Количество на модель: 1
Basicboom
1
46

Номер детали на чертеже:

46

Telescopic boom section 1 assy

Заводской номер: Telescopicboom1 Количество на модель: 1
Telescopicboom1
1
47

Номер детали на чертеже:

47

Telescopic boom section 2 assy

Заводской номер: Telescopicboom2 Количество на модель: 1
Telescopicboom2
1
48

Номер детали на чертеже:

48

Telescopic boom section 3 assy

Заводской номер: Telescopicboom3 Количество на модель: 1
Telescopicboom3
1
49

Номер детали на чертеже:

49

Cylinder

Заводской номер: Cylinder Количество на модель: 1
Cylinder
1
