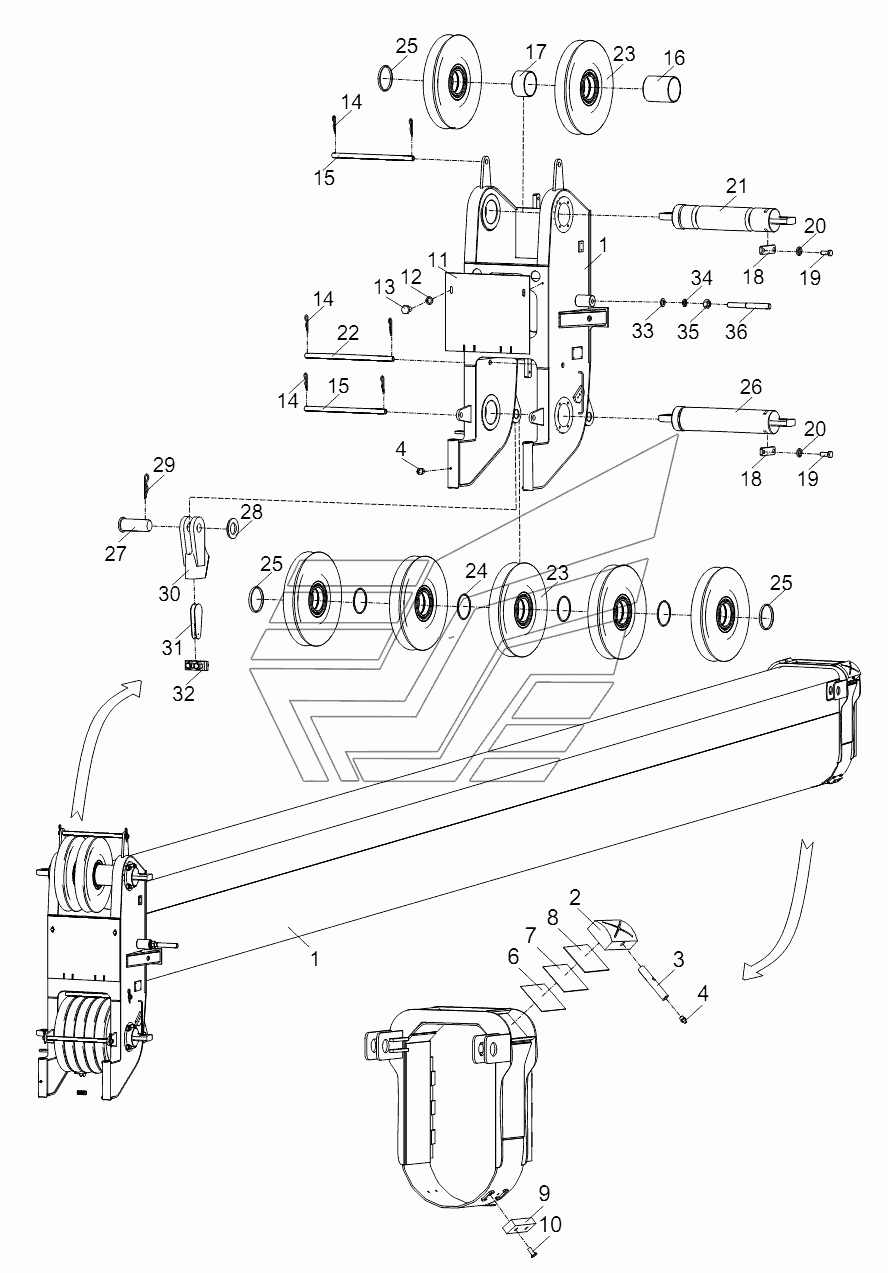

TELESCOPIC BOOM SECTION 3 ASSY RT-75. Каталог 2013г.

PULLEY ASSY RT-75 PULLEY ASSY RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Telescopic boom section 3 assy

Заводской номер: 00756118800000000 Количество на модель: 1
00756118800000000
1
1

Номер детали на чертеже:

1

Telescopic boom section 3 welded

Заводской номер: 00756118800200000 Количество на модель: 1
00756118800200000
1
2

Номер детали на чертеже:

2

Slide block

Заводской номер: 00756118800001010 Количество на модель: 2
00756118800001010
2
3

Номер детали на чертеже:

3

Sleeve

Заводской номер: 00756118800001020 Количество на модель: 2
00756118800001020
2
4

Номер детали на чертеже:

4

Oil cup

Заводской номер: 1019900312 Количество на модель: 3
1019900312
3
5

Номер детали на чертеже:

5

Lithium-based Grease

Заводской номер: 204110014 Количество на модель: 1
204110014
1
6

Номер детали на чертеже:

6

Plate

Заводской номер: 00756118800001030 Количество на модель: 2
00756118800001030
2
7

Номер детали на чертеже:

7

Plate

Заводской номер: 00756118800001040 Количество на модель: 2
00756118800001040
2
8

Номер детали на чертеже:

8

Plate

Заводской номер: 00756118800001050 Количество на модель: 2
00756118800001050
2
9

Номер детали на чертеже:

9

Slide block

Заводской номер: 00756118800001060 Количество на модель: 2
00756118800001060
2
10

Номер детали на чертеже:

10

Screw

Заводской номер: 1040101199 Количество на модель: 4
1040101199
4
11

Номер детали на чертеже:

11

Plate 1

Заводской номер: 00756118800001070 Количество на модель: 1
00756118800001070
1
12

Номер детали на чертеже:

12

Washer

Заводской номер: 1040300067 Количество на модель: 2
1040300067
2
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 1040001175 Количество на модель: 2
1040001175
2
14

Номер детали на чертеже:

14

Spring-loaded pin

Заводской номер: 006340000007 Количество на модель: 6
006340000007
6
15

Номер детали на чертеже:

15

Pipe 1

Заводской номер: 00756118800001090 Количество на модель: 2
00756118800001090
2
16

Номер детали на чертеже:

16

Spacer sleeve 1

Заводской номер: 00756118800001100 Количество на модель: 1
00756118800001100
1
17

Номер детали на чертеже:

17

Spacer sleeve 2

Заводской номер: 00756118800001110 Количество на модель: 1
00756118800001110
1
18

Номер детали на чертеже:

18

Plate 2

Заводской номер: 00756118800001120 Количество на модель: 4
00756118800001120
4
19

Номер детали на чертеже:

19

Bolt

Заводской номер: 1040000518 Количество на модель: 8
1040000518
8
20

Номер детали на чертеже:

20

Washer

Заводской номер: 1040300054 Количество на модель: 8
1040300054
8
21

Номер детали на чертеже:

21

Upper pulley shaft

Заводской номер: 00756118800400000 Количество на модель: 1
00756118800400000
1
22

Номер детали на чертеже:

22

Pipe 2

Заводской номер: 00756118800001130 Количество на модель: 1
00756118800001130
1
23

Номер детали на чертеже:

23

Pulley assy

Заводской номер: 00756118800600000 Количество на модель: 7
00756118800600000
7
24

Номер детали на чертеже:

24

Spacer sleeve 3

Заводской номер: 00756118800001140 Количество на модель: 4
00756118800001140
4
25

Номер детали на чертеже:

25

Spacer sleeve 4

Заводской номер: 00756118800001150 Количество на модель: 3
00756118800001150
3
26

Номер детали на чертеже:

26

Lower pulley shaft

Заводской номер: 00756118800001160 Количество на модель: 1
00756118800001160
1
27

Номер детали на чертеже:

27

Pin 1

Заводской номер: 00756118800001170 Количество на модель: 1
00756118800001170
1
28

Номер детали на чертеже:

28

Washer

Заводской номер: 00756118800001180 Количество на модель: 1
00756118800001180
1
29

Номер детали на чертеже:

29

Spring-loaded pin

Заводской номер: 006340000001 Количество на модель: 1
006340000001
1
30

Номер детали на чертеже:

30

Wedge sleeve

Заводской номер: 1090100296 Количество на модель: 1
1090100296
1
31

Номер детали на чертеже:

31

Wedge

Заводской номер: 1090100439 Количество на модель: 1
1090100439
1
32

Номер детали на чертеже:

32

Wire rope clamp

Заводской номер: 1090100437 Количество на модель: 1
1090100437
1
33

Номер детали на чертеже:

33

Washer

Заводской номер: 1040300033 Количество на модель: 1
1040300033
1
34

Номер детали на чертеже:

34

Seal ring

Заводской номер: 1040300088 Количество на модель: 1
1040300088
1
35

Номер детали на чертеже:

35

Nut

Заводской номер: 1040200175 Количество на модель: 1
1040200175
1
36

Номер детали на чертеже:

36

Terminal

Заводской номер: 00756118800001190 Количество на модель: 1
00756118800001190
1
