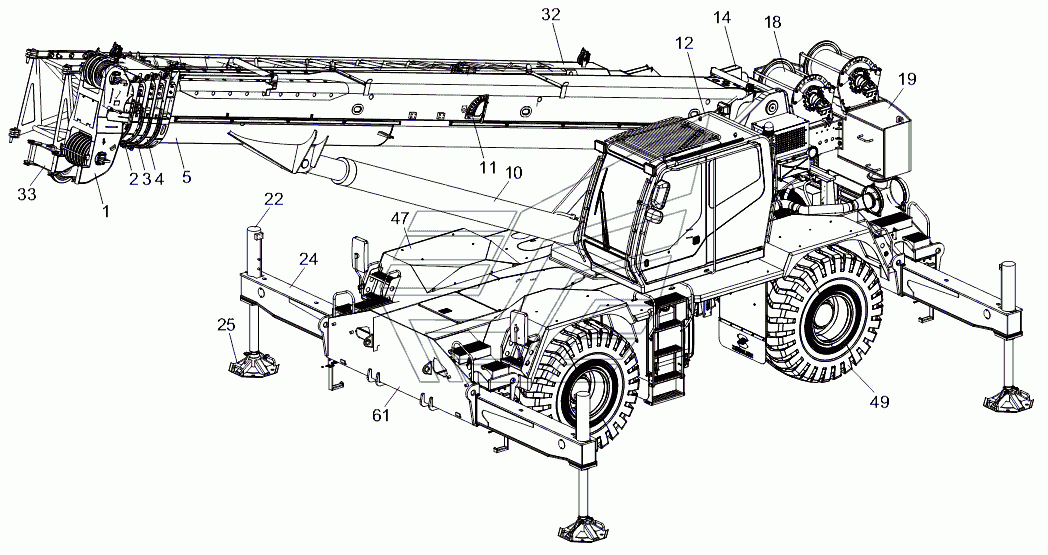

RT551 ROUGH TERRAIN CRANE D00755910000020000Y RT-551 (4x4). Каталог 2013г.

BASIC BOOM ASSY D00755918520000000Y RT-551 (4x4)

Вид отображения:

Детали справа

По ширине экрана

00755910000020000

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

RT551 rough terrain crane

Заводской номер: 00755910000020000 Количество на модель: 1

В закладки

00755910000020000

Номер детали на чертеже:

Telescopic boom section 4 assy

Заводской номер: 00755918920000000 Количество на модель: 1

В закладки

00755918920000000

Номер детали на чертеже:

Telescopic boom section 3 assy

Заводской номер: 00631178810000000 Количество на модель: 1

В закладки

00631178810000000

Номер детали на чертеже:

Telescopic boom section 2 assy

Заводской номер: 00631178710000000 Количество на модель: 1

В закладки

00631178710000000

Номер детали на чертеже:

Telescopic boom section 1 assy

Заводской номер: 00631178610000000 Количество на модель: 1

В закладки

00631178610000000

Номер детали на чертеже:

Basic boom assy

Заводской номер: 00755918520000000 Количество на модель: 1

В закладки

00755918520000000

Номер детали на чертеже:

Main boom assy

Заводской номер: 00755910120000000 Количество на модель: 1

В закладки

00755910120000000

Номер детали на чертеже:

Telescoping system

Заводской номер: 00631171810000000 Количество на модель: 1

В закладки

00631171810000000

Номер детали на чертеже:

Telescoping cylinder I

Заводской номер: 00631178410100000 Количество на модель: 1

В закладки

00631178410100000

Номер детали на чертеже:

Telescoping cylinder II

Заводской номер: 00631178410200000 Количество на модель: 1

В закладки

00631178410200000

Номер детали на чертеже:

Derricking cylinder

Заводской номер: 00755918400300000 Количество на модель: 1

В закладки

00755918400300000

Номер детали на чертеже:

Angle indicator

Заводской номер: 1991800130 Количество на модель: 1

В закладки

1991800130

Номер детали на чертеже:

Driver's cab

Заводской номер: 1130000414 Количество на модель: 1

В закладки

1130000414

Номер детали на чертеже:

Driver's cab pre-assembly

Заводской номер: 00755905000000001 Количество на модель: 1

В закладки

00755905000000001

Номер детали на чертеже:

Slewing table and its attachments assy weld ed

Заводской номер: 00755913420000000 Количество на модель: 1

В закладки

00755913420000000

Номер детали на чертеже:

Structural members installation

Заводской номер: 00755914720000000 Количество на модель: 1

В закладки

00755914720000000

Номер детали на чертеже:

Air conditioning

Заводской номер: 00755907600000000 Количество на модель: 1

В закладки

00755907600000000

Номер детали на чертеже:

Hoist rope

Заводской номер: 00755918220000000 Количество на модель: 1

В закладки

00755918220000000

Номер детали на чертеже:

Winch mechanism

Заводской номер: 00755903500000000 Количество на модель: 1

В закладки

00755903500000000

Номер детали на чертеже:

Counterweight

Заводской номер: 00755910620000000 Количество на модель: 1

В закладки

00755910620000000

Номер детали на чертеже:

Swing mechanism

Заводской номер: 00755904400000000 Количество на модель: 1

В закладки

00755904400000000

Номер детали на чертеже:

Swing locking device

Заводской номер: 00755915900000000 Количество на модель: 1

В закладки

00755915900000000

Номер детали на чертеже:

Vertical cylinder

Заводской номер: 00755918400700000 Количество на модель: 4

В закладки

00755918400700000

Номер детали на чертеже:

Horizontal cylinder

Заводской номер: 00755908400500000 Количество на модель: 4

В закладки

00755908400500000

Номер детали на чертеже:

Outrigger beam

Заводской номер: 00755910800000000 Количество на модель: 4

В закладки

00755910800000000

Номер детали на чертеже:

Outrigger

Заводской номер: 00755901310000000 Количество на модель: 4

В закладки

00755901310000000

Номер детали на чертеже:

Oil pump drive device

Заводской номер: 00755913910000000 Количество на модель: 1

В закладки

00755913910000000

Номер детали на чертеже:

Swing bearing assy

Заводской номер: 00755904500000000 Количество на модель: 1

В закладки

00755904500000000

Номер детали на чертеже:

Central revolving joint

Заводской номер: 1140109716 Количество на модель: 1

В закладки

1140109716

Номер детали на чертеже:

Hydraulic oil tank

Заводской номер: 00755913010000002 Количество на модель: 1

В закладки

00755913010000002

Номер детали на чертеже:

Auxiliary hook

Заводской номер: 1090400123 Количество на модель: 1

В закладки

1090400123

Номер детали на чертеже:

Main hook

Заводской номер: 1090400135 Количество на модель: 1

В закладки

1090400135

Номер детали на чертеже:

Jib

Заводской номер: 00755900230000000 Количество на модель: 1

В закладки

00755900230000000

Номер детали на чертеже:

Rooster sheave assy

Заводской номер: 00755911220000000 Количество на модель: 1

В закладки

00755911220000000

Номер детали на чертеже:

Securing device for hook

Заводской номер: 00755914300000000 Количество на модель: 1

В закладки

00755914300000000

Номер детали на чертеже:

Pipe layout - chassis hydraulic system

Заводской номер: 00755911710000001 Количество на модель: 1

В закладки

00755911710000001

Номер детали на чертеже:

Hydraulic oil

Заводской номер: 204060043 Количество на модель: 1

В закладки

204060043

Номер детали на чертеже:

Pipe layout - superstructure hydraulic system

Заводской номер: 00755911620000000 Количество на модель: 1

В закладки

00755911620000000

Номер детали на чертеже:

Hydraulic element installation

Заводской номер: 00755914820000000 Количество на модель: 1

В закладки

00755914820000000

Номер детали на чертеже:

Schematic diagram - hydraulic system

Заводской номер: 00755911520000000 Количество на модель: 1

В закладки

00755911520000000

Номер детали на чертеже:

Schematic diagram - electrical system

Заводской номер: 00755916120000001 Количество на модель: 1

В закладки

00755916120000001

Номер детали на чертеже:

Schematic diagram - electrical system

Заводской номер: 00755916160000001 Количество на модель: 1

В закладки

00755916160000001

Номер детали на чертеже:

Electrical system

Заводской номер: 00755916220000001 Количество на модель: 1

В закладки

00755916220000001

Номер детали на чертеже:

Electrical system

Заводской номер: 00755916260000001 Количество на модель: 1

В закладки

00755916260000001

Номер детали на чертеже:

Electrics intallation illustration

Заводской номер: 00755916320000000 Количество на модель: 1

В закладки

00755916320000000

Номер детали на чертеже:

Cab heater

Заводской номер: 00755907510000001 Количество на модель: 1

В закладки

00755907510000001

Номер детали на чертеже:

Toolbox and platform assy

Заводской номер: 00757919410000002 Количество на модель: 1

В закладки

00757919410000002

Номер детали на чертеже:

Wheel housing and its installation

Заводской номер: 00757915210000003 Количество на модель: 1

В закладки

00757915210000003

Номер детали на чертеже:

Steering system

Заводской номер: 00757913400000000 Количество на модель: 1

В закладки

00757913400000000

Номер детали на чертеже:

Wheel assy

Заводской номер: 00757913110000000 Количество на модель: 4

В закладки

00757913110000000

Номер детали на чертеже:

Front suspension

Заводской номер: 00757912900000000 Количество на модель: 1

В закладки

00757912900000000

Номер детали на чертеже:

Front axle

Заводской номер: 1030100876 Количество на модель: 1

В закладки

1030100876

Номер детали на чертеже:

Fuel supply system

Заводской номер: 00757911100000002 Количество на модель: 1

В закладки

00757911100000002

Номер детали на чертеже:

Preheating starter

Заводской номер: 00757910800000000 Количество на модель: 1

В закладки

00757910800000000

Номер детали на чертеже:

Propeller shaft layout

Заводской номер: 00757912200000000 Количество на модель: 1

В закладки

00757912200000000

Номер детали на чертеже:

Transmission and engine installation

Заводской номер: 00757911700000000 Количество на модель: 1

В закладки

00757911700000000

Номер детали на чертеже:

Rear suspension

Заводской номер: 00757913300000000 Количество на модель: 1

В закладки

00757913300000000

Номер детали на чертеже:

Rear axle

Заводской номер: 1030100877 Количество на модель: 1

В закладки

1030100877

Номер детали на чертеже:

PTO

Заводской номер: 00757913910000000 Количество на модель: 1

В закладки

00757913910000000

Номер детали на чертеже:

Engine attachments installation

Заводской номер: 00757911000000001 Количество на модель: 1

В закладки

00757911000000001

Номер детали на чертеже:

Engine housing and its installation

Заводской номер: 00757915100000000 Количество на модель: 1

В закладки

00757915100000000

Номер детали на чертеже:

Chassis frame and attachments welded assy

Заводской номер: 00757912801000000 Количество на модель: 1

В закладки

00757912801000000

BASIC BOOM ASSY D00755918520000000Y RT-551 (4x4)

Вернуться в раздел каталога

Номер	00755910000020000
Наименование	RT551 rough terrain crane
Кол-во на "Количество"	1
Подгруппа	Сиденье откидное
Порядковый номер детали	591

Номер	00755918920000000
Наименование	Telescopic boom section 4 assy
Кол-во на "Количество"	1
Подгруппа	Сиденье откидное
Порядковый номер детали	591
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	00631178810000000
Наименование	Telescopic boom section 3 assy
Кол-во на "Количество"	1
Подгруппа	Дверь задка кузова
Порядковый номер детали	117
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	00631178710000000
Наименование	Telescopic boom section 2 assy
Кол-во на "Количество"	1
Подгруппа	Дверь задка кузова
Порядковый номер детали	117
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	00631178610000000
Наименование	Telescopic boom section 1 assy
Кол-во на "Количество"	1
Подгруппа	Дверь задка кузова
Порядковый номер детали	117
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
