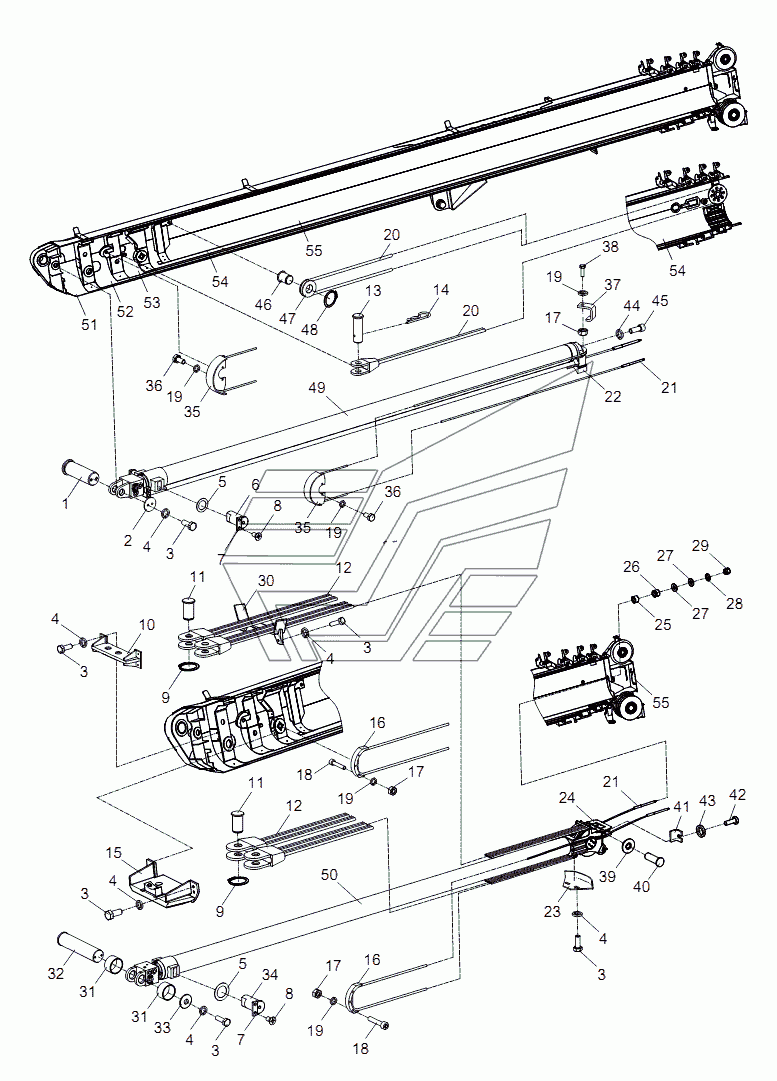

TELESCOPING SYSTEM D00631171810000000Y RT-551 (4x4). Каталог 2013г.

JIB INSTALLATION D00755904700400001Y RT-551 (4x4) WIRE ROPE SUPPORT D00631141810200001Y RT-551 (4x4)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Telescoping system

Заводской номер: 00631171810000000 Количество на модель: 1
00631171810000000
1
1

Номер детали на чертеже:

1

Pin

Заводской номер: 00631221800001010 Количество на модель: 1
00631221800001010
1
2

Номер детали на чертеже:

2

Retaining ring

Заводской номер: 006340000072 Количество на модель: 1
006340000072
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 1040000114 Количество на модель: 16
1040000114
16
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1040300067 Количество на модель: 16
1040300067
16
5

Номер детали на чертеже:

5

Adjusting pad block

Заводской номер: 00631201801600000 Количество на модель: 4
00631201801600000
4
6

Номер детали на чертеже:

6

Pin

Заводской номер: 00631141800001010 Количество на модель: 2
00631141800001010
2
7

Номер детали на чертеже:

7

Baffle

Заводской номер: 00633091800001080 Количество на модель: 4
00633091800001080
4
8

Номер детали на чертеже:

8

Screw

Заводской номер: 1040100075 Количество на модель: 8
1040100075
8
9

Номер детали на чертеже:

9

Retainer ring

Заводской номер: 1040300184 Количество на модель: 4
1040300184
4
10

Номер детали на чертеже:

10

Securing bracket for wire rope

Заводской номер: 00631141800200000 Количество на модель: 1
00631141800200000
1
11

Номер детали на чертеже:

11

Shaft

Заводской номер: 00633230000000064 Количество на модель: 4
00633230000000064
4
12

Номер детали на чертеже:

12

Extension rope I

Заводской номер: 00631171800200000 Количество на модель: 2
00631171800200000
2
13

Номер детали на чертеже:

13

Pin

Заводской номер: 00633230000000030 Количество на модель: 2
00633230000000030
2
14

Номер детали на чертеже:

14

Pin

Заводской номер: 1040500137 Количество на модель: 2
1040500137
2
15

Номер детали на чертеже:

15

Wire rope support

Заводской номер: 00631141810200001 Количество на модель: 1
00631141810200001
1
16

Номер детали на чертеже:

16

Guard board

Заводской номер: 00631001800001020 Количество на модель: 2
00631001800001020
2
17

Номер детали на чертеже:

17

Nut

Заводской номер: 1040200192 Количество на модель: 8
1040200192
8
18

Номер детали на чертеже:

18

Screw

Заводской номер: 1040100031 Количество на модель: 6
1040100031
6
19

Номер детали на чертеже:

19

Washer

Заводской номер: 1040300063 Количество на модель: 12
1040300063
12
20

Номер детали на чертеже:

20

Boom extension rope II

Заводской номер: 00631171800400000 Количество на модель: 2
00631171800400000
2
21

Номер детали на чертеже:

21

Retraction rope II

Заводской номер: 00631171800800000 Количество на модель: 2
00631171800800000
2
22

Номер детали на чертеже:

22

Guide seat

Заводской номер: 00631141801400000 Количество на модель: 1
00631141801400000
1
23

Номер детали на чертеже:

23

Wire rope protection cover

Заводской номер: 00633141802800000 Количество на модель: 1
00633141802800000
1
24

Номер детали на чертеже:

24

Roller head assy

Заводской номер: 00631141810400000 Количество на модель: 1
00631141810400000
1
25

Номер детали на чертеже:

25

Nut

Заводской номер: 1040200097 Количество на модель: 4
1040200097
4
26

Номер детали на чертеже:

26

Nut

Заводской номер: 1040200172 Количество на модель: 4
1040200172
4
27

Номер детали на чертеже:

27

Washer

Заводской номер: 00633091800001170 Количество на модель: 8
00633091800001170
8
28

Номер детали на чертеже:

28

Washer

Заводской номер: 1040300053 Количество на модель: 4
1040300053
4
29

Номер детали на чертеже:

29

Nut

Заводской номер: 1040200170 Количество на модель: 4
1040200170
4
30

Номер детали на чертеже:

30

Wire rope protection

Заводской номер: 00633101801400000 Количество на модель: 1
00633101801400000
1
31

Номер детали на чертеже:

31

Spacer sleeve

Заводской номер: 00630931810001020 Количество на модель: 2
00630931810001020
2
32

Номер детали на чертеже:

32

Shaft

Заводской номер: 00631141800001020 Количество на модель: 1
00631141800001020
1
33

Номер детали на чертеже:

33

Plate

Заводской номер: 00633141800001100 Количество на модель: 1
00633141800001100
1
34

Номер детали на чертеже:

34

Pin

Заводской номер: 00631141810001010 Количество на модель: 2
00631141810001010
2
35

Номер детали на чертеже:

35

Pulley housing

Заводской номер: 00633141802000000 Количество на модель: 2
00633141802000000
2
36

Номер детали на чертеже:

36

Bolt

Заводской номер: 1040000098 Количество на модель: 4
1040000098
4
37

Номер детали на чертеже:

37

Plate

Заводской номер: 00633141800001120 Количество на модель: 2
00633141800001120
2
38

Номер детали на чертеже:

38

Bolt

Заводской номер: 1040000199 Количество на модель: 2
1040000199
2
39

Номер детали на чертеже:

39

Roller assy

Заводской номер: 00633230000000053 Количество на модель: 2
00633230000000053
2
40

Номер детали на чертеже:

40

Shaft

Заводской номер: 00633230000000049 Количество на модель: 2
00633230000000049
2
41

Номер детали на чертеже:

41

Angle iron

Заводской номер: 00633230000000047 Количество на модель: 2
00633230000000047
2
42

Номер детали на чертеже:

42

Bolt

Заводской номер: 1040000109 Количество на модель: 2
1040000109
2
43

Номер детали на чертеже:

43

Washer

Заводской номер: 1040300062 Количество на модель: 2
1040300062
2
44

Номер детали на чертеже:

44

Washer

Заводской номер: 1040300054 Количество на модель: 10
1040300054
10
45

Номер детали на чертеже:

45

Screw

Заводской номер: 1040100089 Количество на модель: 10
1040100089
10
46

Номер детали на чертеже:

46

Wheel

Заводской номер: 00633141802200000 Количество на модель: 2
00633141802200000
2
47

Номер детали на чертеже:

47

Pin

Заводской номер: 00633141800001130 Количество на модель: 2
00633141800001130
2
48

Номер детали на чертеже:

48

Retainer ring

Заводской номер: 1040300096 Количество на модель: 2
1040300096
2
49

Номер детали на чертеже:

49

Telescoping cylinder I

Заводской номер: CylinderI Количество на модель: 1
CylinderI
1
50

Номер детали на чертеже:

50

Telescoping cylinder II

Заводской номер: CylinderII Количество на модель: 1
CylinderII
1
51

Номер детали на чертеже:

51

Basic boom assy

Заводской номер: Basicboom Количество на модель: 1
Basicboom
1
52

Номер детали на чертеже:

52

Telescopic boom section 1 assy

Заводской номер: Boomsection1 Количество на модель: 1
Boomsection1
1
53

Номер детали на чертеже:

53

Telescopic boom section 2 assy

Заводской номер: Boomsection2 Количество на модель: 1
Boomsection2
1
54

Номер детали на чертеже:

54

Telescopic boom section 3 assy

Заводской номер: Boomsection3 Количество на модель: 1
Boomsection3
1
55

Номер детали на чертеже:

55

Telescopic boom section 4 assy

Заводской номер: Boomsection4 Количество на модель: 1
Boomsection4
1
