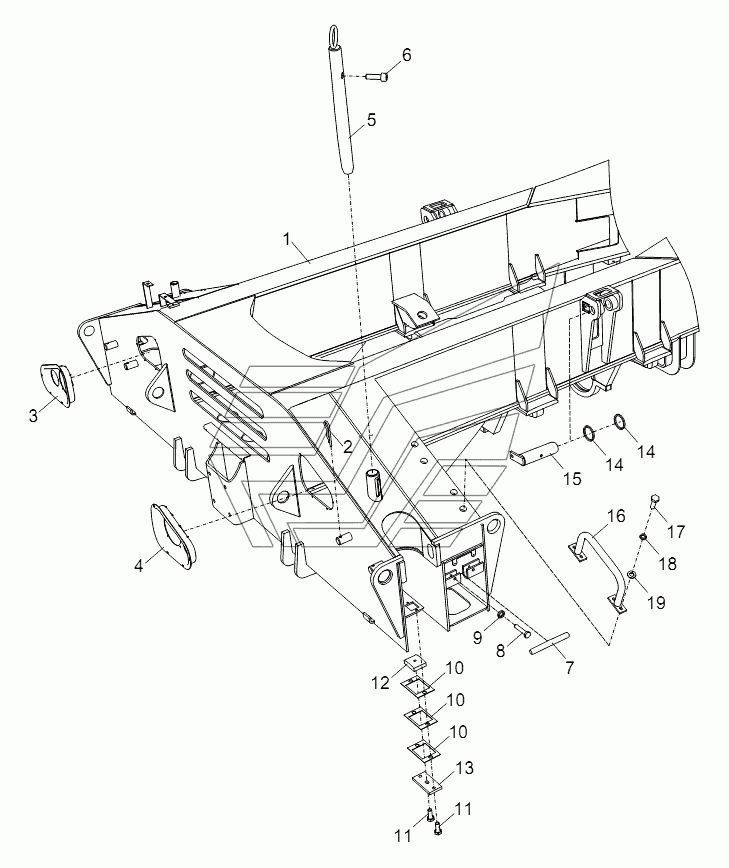

CHASSIS FRAME ASSEMBLY D00757702820000000Y RT-35. Каталог 2013г.

PROPELLER SHAFT ASSEMBLY D00757702220000000Y RT-35 TIRE HOUSING D00757705200000002Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Chassis frame assembly

Заводской номер: 00757702820000000 Количество на модель: 1
00757702820000000
1
1

Номер детали на чертеже:

1

Chassis frame and its attachments welded ass y.

Заводской номер: 00757702820100000 Количество на модель: 1
00757702820100000
1
2

Номер детали на чертеже:

2

Spring-loaded pin

Заводской номер: 006340000007 Количество на модель: 8
006340000007
8
3

Номер детали на чертеже:

3

Light seat 1

Заводской номер: 1999902357 Количество на модель: 2
1999902357
2
4

Номер детали на чертеже:

4

Light seat 2

Заводской номер: 1999902358 Количество на модель: 2
1999902358
2
5

Номер детали на чертеже:

5

Outrigger pin

Заводской номер: 00757702801000000 Количество на модель: 4
00757702801000000
4
6

Номер детали на чертеже:

6

Screw

Заводской номер: 1040100122 Количество на модель: 4
1040100122
4
7

Номер детали на чертеже:

7

Outrigger cylinder pin

Заводской номер: 00757702800001010 Количество на модель: 4
00757702800001010
4
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 1040000068 Количество на модель: 8
1040000068
8
9

Номер детали на чертеже:

9

Washer

Заводской номер: 1040300067 Количество на модель: 8
1040300067
8
10

Номер детали на чертеже:

10

Outrigger shim

Заводской номер: 00757702800001030 Количество на модель: 24
00757702800001030
24
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 1040000267 Количество на модель: 24
1040000267
24
12

Номер детали на чертеже:

12

Outrigger shim 1

Заводской номер: 00757702800001020 Количество на модель: 8
00757702800001020
8
13

Номер детали на чертеже:

13

Outrigger shim 2

Заводской номер: 00758112800001070 Количество на модель: 8
00758112800001070
8
14

Номер детали на чертеже:

14

Adjusting pad

Заводской номер: 00758113300001060 Количество на модель: 4
00758113300001060
4
15

Номер детали на чертеже:

15

Suspension cylinder pin 2

Заводской номер: 00757702801200000 Количество на модель: 2
00757702801200000
2
16

Номер детали на чертеже:

16

Handrail

Заводской номер: 00757702801800000 Количество на модель: 4
00757702801800000
4
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 1040000288 Количество на модель: 16
1040000288
16
18

Номер детали на чертеже:

18

Washer

Заводской номер: 1040300063 Количество на модель: 16
1040300063
16
19

Номер детали на чертеже:

19

Washer

Заводской номер: 1040300066 Количество на модель: 16
1040300066
16
