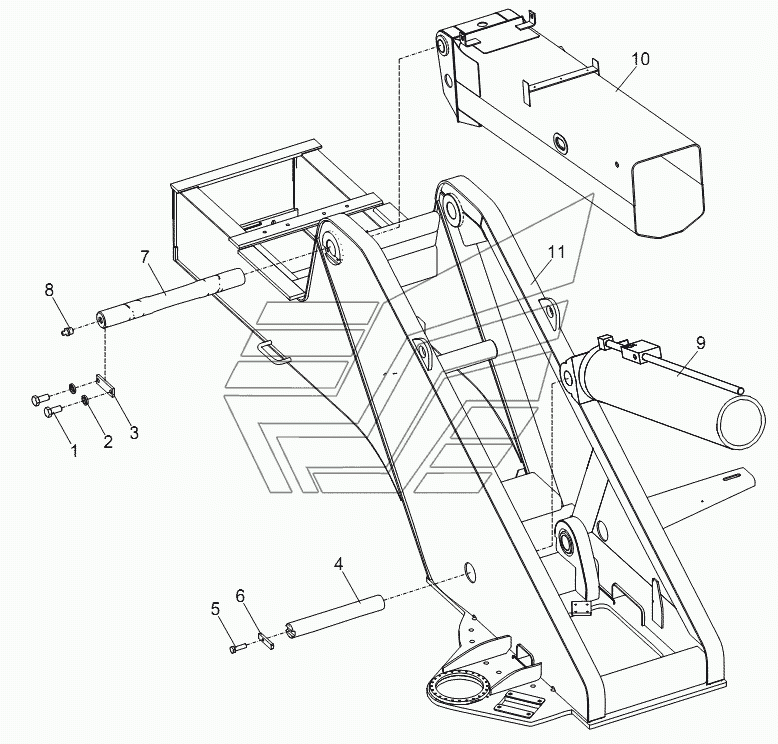

MAIN BOOM AND DERRICKING CYLINDER NSTALLATION OF RT35 ROUGH TERRAIN CRANE D00755704700400001Y RT-35. Каталог 2013г.

ROPE GUIDE ASSY D00755700100600000Y RT-35 JIB D00755700200000002Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main boom and derricking cylinder installati on of RT35 rough terrain crane

Заводской номер: 00755704700400001 Количество на модель: 1
00755704700400001
1
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 1040000164 Количество на модель: 2
1040000164
2
2

Номер детали на чертеже:

2

Washer

Заводской номер: 1040300068 Количество на модель: 2
1040300068
2
3

Номер детали на чертеже:

3

Baffle

Заводской номер: 00755704700401050 Количество на модель: 1
00755704700401050
1
4

Номер детали на чертеже:

4

Derricking cylinder pin

Заводской номер: 00755704700401021 Количество на модель: 1
00755704700401021
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 1040000101 Количество на модель: 1
1040000101
1
6

Номер детали на чертеже:

6

Chuck plate

Заводской номер: 00755704700401040 Количество на модель: 1
00755704700401040
1
7

Номер детали на чертеже:

7

Main boom mounting pin of RT35 rough terrain crane

Заводской номер: 00755704700401031 Количество на модель: 1
00755704700401031
1
8

Номер детали на чертеже:

8

Oil cup

Заводской номер: 1019900312 Количество на модель: 1
1019900312
1
9

Номер детали на чертеже:

9

Derricking cylinder

Заводской номер: Derrickingcylinder Количество на модель: 1
Derrickingcylinder
1
10

Номер детали на чертеже:

10

Basic boom assy

Заводской номер: Basicboom Количество на модель: 1
Basicboom
1
11

Номер детали на чертеже:

11

Slewing table and its attachments assy weld ed

Заводской номер: Slewingtable Количество на модель: 1
Slewingtable
1
