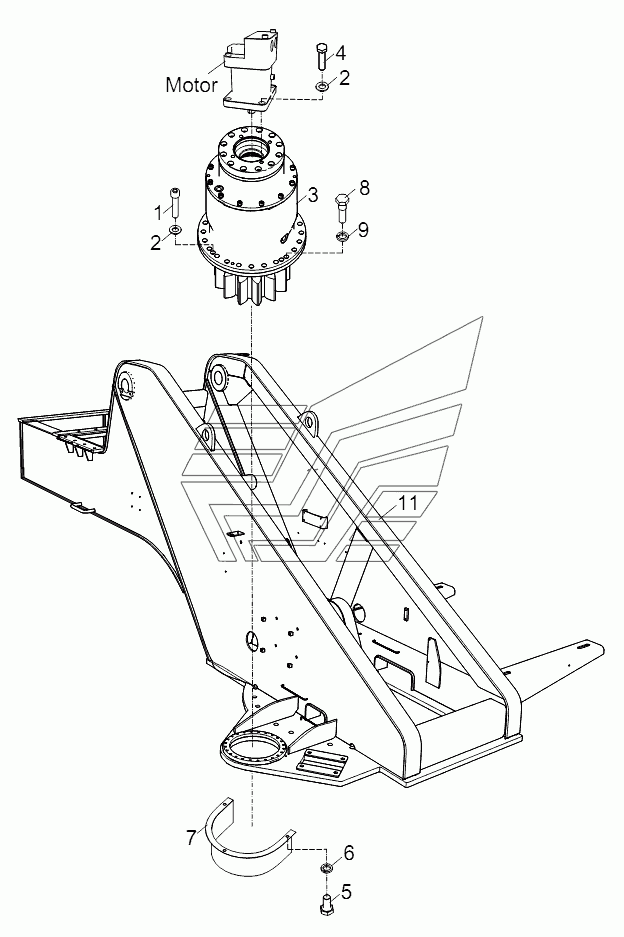

SLEWING MECHANISM ASSEMBLY D00755704400000000Y RT-35. Каталог 2013г.

SCHEMATIC DIAGRAM - HYDRAULIC SYSTEM D00755701510000000Y RT-35 REDUCER D1030200843_100014Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Slewing mechanism assembly

Заводской номер: 00755704400000000 Количество на модель: 1
00755704400000000
1
1

Номер детали на чертеже:

1

Screw

Заводской номер: 1040100722 Количество на модель: 22
1040100722
22
2

Номер детали на чертеже:

2

Seal ring

Заводской номер: 1040300526 Количество на модель: 26
1040300526
26
3

Номер детали на чертеже:

3

Reducer

Заводской номер: 1030200843 Количество на модель: 1
1030200843
1
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 1040000149 Количество на модель: 4
1040000149
4
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 1040000116 Количество на модель: 3
1040000116
3
6

Номер детали на чертеже:

6

Washer

Заводской номер: 1040300067 Количество на модель: 3
1040300067
3
7

Номер детали на чертеже:

7

Pinion gear housing

Заводской номер: 00755704400200000 Количество на модель: 1
00755704400200000
1
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 00755704400001010 Количество на модель: 2
00755704400001010
2
9

Номер детали на чертеже:

9

Washer

Заводской номер: 1040300068 Количество на модель: 2
1040300068
2
10

Номер детали на чертеже:

10

Industrial closed gear oil

Заводской номер: 204050019 Количество на модель: 1
204050019
1
11

Номер детали на чертеже:

11

Slewing table and its attachments assy weld ed

Заводской номер: Slewingtable Количество на модель: 1
Slewingtable
1
