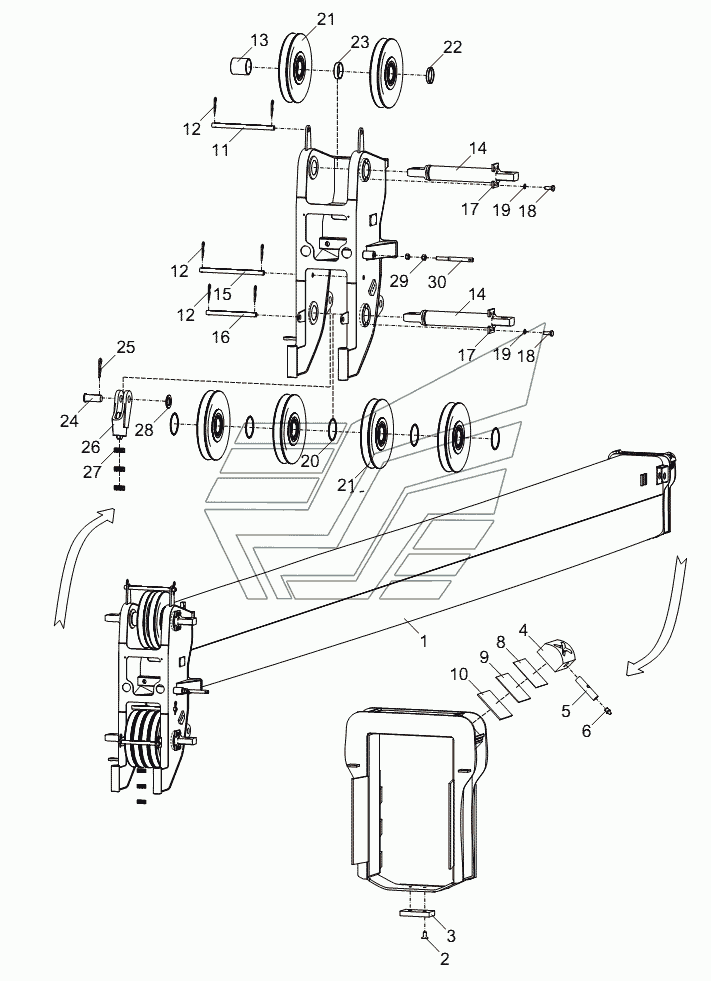

TELESCOPIC BOOM SECTION 3 ASSY D00755708800000000Y RT-35. Каталог 2013г.

SUPPORTING SEAT ASSY D00755708700800001Y RT-35 PULLEY ASSY D00755708800400000Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Telescopic boom section 3 assy

Заводской номер: 00755708800000000 Количество на модель: 1
00755708800000000
1
1

Номер детали на чертеже:

1

Telescopic boom section 3 welded

Заводской номер: 00755708800200000 Количество на модель: 1
00755708800200000
1
2

Номер детали на чертеже:

2

Screw

Заводской номер: 1040100080 Количество на модель: 2
1040100080
2
3

Номер детали на чертеже:

3

Plate

Заводской номер: 00755708800001020 Количество на модель: 1
00755708800001020
1
4

Номер детали на чертеже:

4

Supporting block

Заводской номер: 00755708800001030 Количество на модель: 2
00755708800001030
2
5

Номер детали на чертеже:

5

Sheath

Заводской номер: 00755708800001040 Количество на модель: 2
00755708800001040
2
6

Номер детали на чертеже:

6

Oil cup

Заводской номер: 1080000007 Количество на модель: 2
1080000007
2
7

Номер детали на чертеже:

7

Lithium-based Grease

Заводской номер: 204110014 Количество на модель: 1
204110014
1
8

Номер детали на чертеже:

8

Adjsuting plate 1

Заводской номер: 00755708800001050 Количество на модель: 2
00755708800001050
2
9

Номер детали на чертеже:

9

Adjsuting plate 2

Заводской номер: 00755708800001060 Количество на модель: 2
00755708800001060
2
10

Номер детали на чертеже:

10

Adjsuting plate 3

Заводской номер: 00755708800001070 Количество на модель: 2
00755708800001070
2
11

Номер детали на чертеже:

11

Pipe

Заводской номер: 00755708800001080 Количество на модель: 1
00755708800001080
1
12

Номер детали на чертеже:

12

Spring-loaded pin

Заводской номер: 006340000007 Количество на модель: 6
006340000007
6
13

Номер детали на чертеже:

13

Spacer sleeve 1

Заводской номер: 00755708800001090 Количество на модель: 1
00755708800001090
1
14

Номер детали на чертеже:

14

Shaft

Заводской номер: 00755708800001100 Количество на модель: 2
00755708800001100
2
15

Номер детали на чертеже:

15

Rope guard 1

Заводской номер: 00755708800001110 Количество на модель: 1
00755708800001110
1
16

Номер детали на чертеже:

16

Rope guard 2

Заводской номер: 00755708800001120 Количество на модель: 1
00755708800001120
1
17

Номер детали на чертеже:

17

Baffle

Заводской номер: 00755708800001130 Количество на модель: 4
00755708800001130
4
18

Номер детали на чертеже:

18

Bolt

Заводской номер: 1040000114 Количество на модель: 8
1040000114
8
19

Номер детали на чертеже:

19

Washer

Заводской номер: 1040300067 Количество на модель: 8
1040300067
8
20

Номер детали на чертеже:

20

Spacer sleeve 2

Заводской номер: 00755708800001140 Количество на модель: 5
00755708800001140
5
21

Номер детали на чертеже:

21

Pulley assy

Заводской номер: 00755708800400000 Количество на модель: 6
00755708800400000
6
22

Номер детали на чертеже:

22

Spacer sleeve 3

Заводской номер: 00755708800001150 Количество на модель: 1
00755708800001150
1
23

Номер детали на чертеже:

23

Spacer sleeve 4

Заводской номер: 00755708800001160 Количество на модель: 1
00755708800001160
1
24

Номер детали на чертеже:

24

Pin

Заводской номер: 00755708800001170 Количество на модель: 1
00755708800001170
1
25

Номер детали на чертеже:

25

Spring-loaded pin

Заводской номер: 006340000029 Количество на модель: 1
006340000029
1
26

Номер детали на чертеже:

26

Fitting

Заводской номер: 1090100302 Количество на модель: 1
1090100302
1
27

Номер детали на чертеже:

27

Wire clamp

Заводской номер: 1090100088 Количество на модель: 3
1090100088
3
28

Номер детали на чертеже:

28

Washer

Заводской номер: 00755908800001180 Количество на модель: 1
00755908800001180
1
29

Номер детали на чертеже:

29

Nut

Заводской номер: 1040200073 Количество на модель: 2
1040200073
2
30

Номер детали на чертеже:

30

Wire securing stud

Заводской номер: 00755708800001200 Количество на модель: 1
00755708800001200
1
