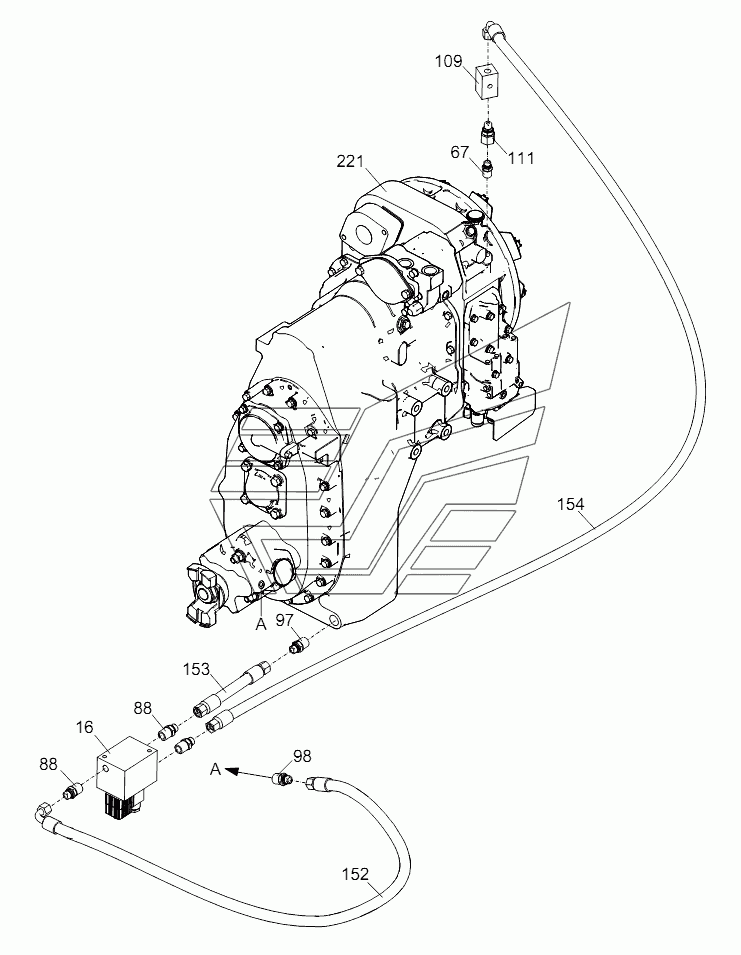

PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM(2-WHEEL / 4-WHEEL DRIVE) D00755701720000001Y RT-35. Каталог 2013г.

PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (REAR OUTRIGGER) D00755701720000001Y RT-35 CHASSIS FRAME VALVE ELEMENT ASSEMBLED (SLIDING BEAM, OUTRIGGER CONTROL VALVE) D00755704810600000Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout drawing, chassis hydraulic syste m

Заводской номер: 00755701720000001 Количество на модель: 1
00755701720000001
1
16

Номер детали на чертеже:

16

2-wheel / 4-wheel drive changeover valve

Заводской номер: 1010302467 Количество на модель: 1
1010302467
1
67

Номер детали на чертеже:

67

Fitting

Заводской номер: 1140108801 Количество на модель: 1
1140108801
1
88

Номер детали на чертеже:

88

Fitting

Заводской номер: 1140108793 Количество на модель: 1
1140108793
1
97

Номер детали на чертеже:

97

Fitting

Заводской номер: 1140108797 Количество на модель: 1
1140108797
1
98

Номер детали на чертеже:

98

Fitting

Заводской номер: 1140108796 Количество на модель: 1
1140108796
1
109

Номер детали на чертеже:

109

Tee union

Заводской номер: 00755701710001010 Количество на модель: 1
00755701710001010
1
111

Номер детали на чертеже:

111

Fitting

Заводской номер: 1140110598 Количество на модель: 1
1140110598
1
152

Номер детали на чертеже:

152

Hose assy

Заводской номер: 1140224272 Количество на модель: 1
1140224272
1
153

Номер детали на чертеже:

153

Hose assy

Заводской номер: 1140224273 Количество на модель: 1
1140224273
1
154

Номер детали на чертеже:

154

Hose assy

Заводской номер: 1140224275 Количество на модель: 1
1140224275
1
221

Номер детали на чертеже:

221

Transmission

Заводской номер: 1030300123 Количество на модель: 1
1030300123
1
