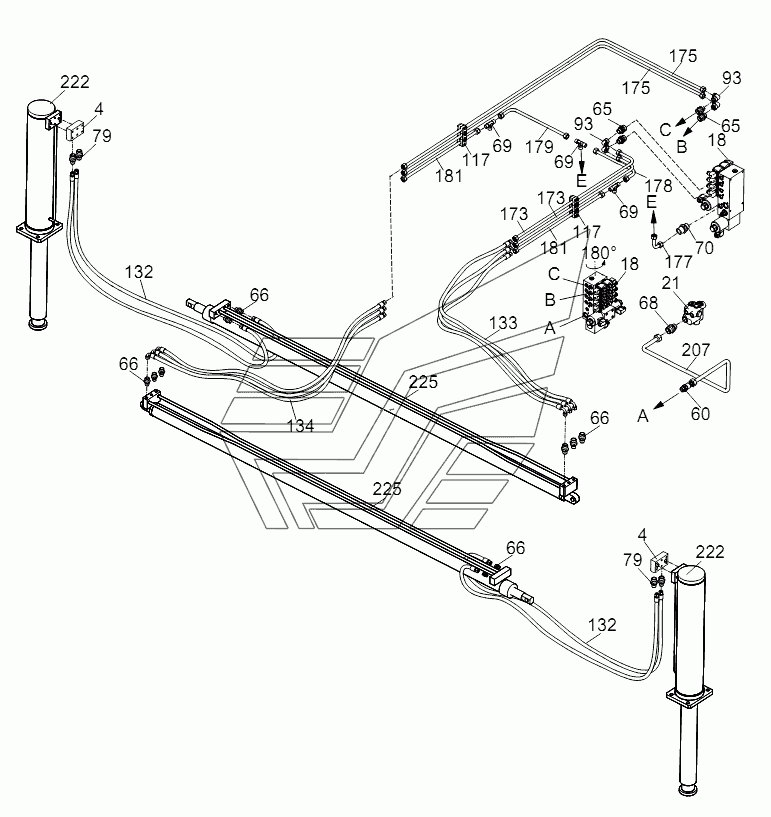

PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (FRONT OUTRIGGER) D00755701720000001Y RT-35. Каталог 2013г.

PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (BRAKE SYSTEM) D00755701720000001Y RT-35 PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (REAR OUTRIGGER) D00755701720000001Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout drawing, chassis hydraulic syste m

Заводской номер: 00755701720000001 Количество на модель: 1
00755701720000001
1
4

Номер детали на чертеже:

4

Hydraulic lock

Заводской номер: 1010304105 Количество на модель: 4
1010304105
4
18

Номер детали на чертеже:

18

Outrigger control valve

Заводской номер: 1010302068 Количество на модель: 1
1010302068
1
21

Номер детали на чертеже:

21

Fluid filling valve

Заводской номер: 1010302039 Количество на модель: 1
1010302039
1
60

Номер детали на чертеже:

60

Fitting

Заводской номер: 1140108815 Количество на модель: 8
1140108815
8
65

Номер детали на чертеже:

65

Fitting

Заводской номер: 1140108804 Количество на модель: 8
1140108804
8
66

Номер детали на чертеже:

66

Fitting

Заводской номер: 1140108788 Количество на модель: 20
1140108788
20
68

Номер детали на чертеже:

68

Fitting

Заводской номер: 1140108816 Количество на модель: 2
1140108816
2
69

Номер детали на чертеже:

69

Tee union

Заводской номер: 1149900367 Количество на модель: 3
1149900367
3
70

Номер детали на чертеже:

70

Fitting

Заводской номер: 1140108805 Количество на модель: 3
1140108805
3
79

Номер детали на чертеже:

79

Fitting

Заводской номер: 1140108792 Количество на модель: 9
1140108792
9
93

Номер детали на чертеже:

93

Fitting

Заводской номер: 1149900355 Количество на модель: 8
1149900355
8
117

Номер детали на чертеже:

117

Pipe clamp

Заводской номер: 1990201531 Количество на модель: 42
1990201531
42
132

Номер детали на чертеже:

132

Hose assy

Заводской номер: 1140224252 Количество на модель: 8
1140224252
8
133

Номер детали на чертеже:

133

Hose assy

Заводской номер: 1140224253 Количество на модель: 3
1140224253
3
134

Номер детали на чертеже:

134

Hose assy

Заводской номер: 1140224254 Количество на модель: 3
1140224254
3
173

Номер детали на чертеже:

173

Steel pipe assy

Заводской номер: 00755701718130000 Количество на модель: 2
00755701718130000
2
175

Номер детали на чертеже:

175

Steel pipe assy

Заводской номер: 00755701718150000 Количество на модель: 2
00755701718150000
2
177

Номер детали на чертеже:

177

Steel pipe assy

Заводской номер: 00755701718170000 Количество на модель: 1
00755701718170000
1
178

Номер детали на чертеже:

178

Steel pipe assy

Заводской номер: 00755701718180000 Количество на модель: 1
00755701718180000
1
179

Номер детали на чертеже:

179

Steel pipe assy

Заводской номер: 00755701718190000 Количество на модель: 1
00755701718190000
1
181

Номер детали на чертеже:

181

Steel pipe assy

Заводской номер: 00755701718210000 Количество на модель: 2
00755701718210000
2
207

Номер детали на чертеже:

207

Steel pipe assy

Заводской номер: 00755701718470000 Количество на модель: 1
00755701718470000
1
222

Номер детали на чертеже:

222

Vertical cylinder

Заводской номер: 00755708400700000 Количество на модель: 4
00755708400700000
4
225

Номер детали на чертеже:

225

Horizontal cylinder

Заводской номер: 00755708400500000 Количество на модель: 4
00755708400500000
4
