  6. PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (SUSPENSION CYLINDER) D00755701720000001Y

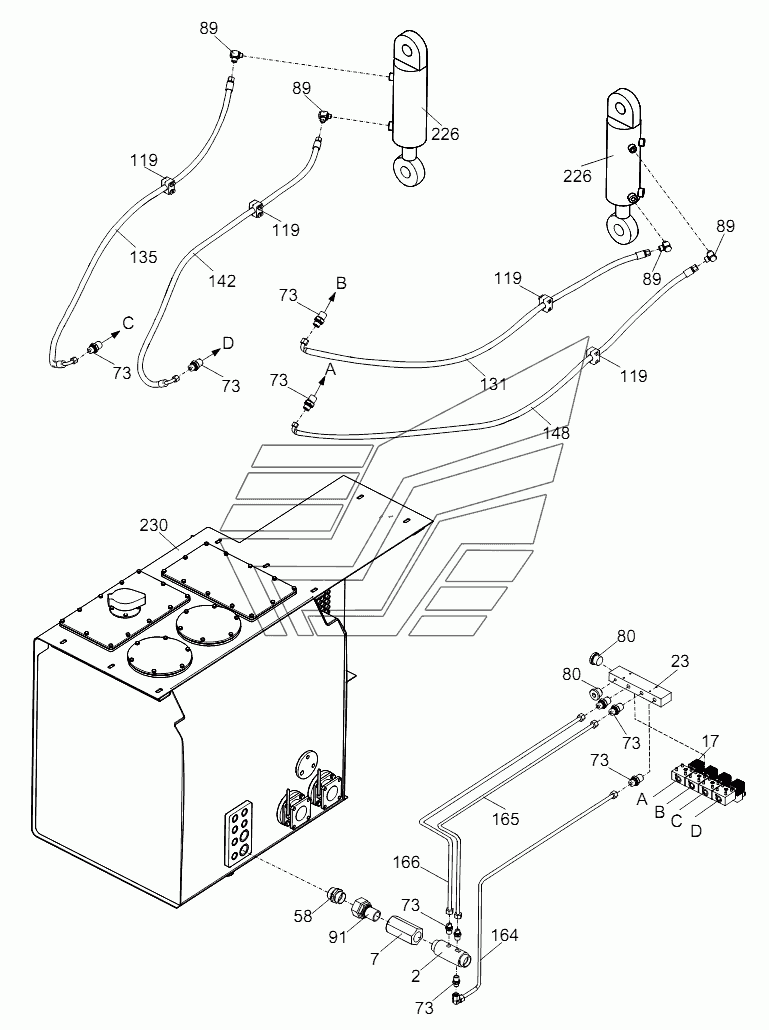

PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (SUSPENSION CYLINDER) D00755701720000001Y RT-35. Каталог 2013г.

PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (GEAR PUMP) D00755701720000001Y RT-35 PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (STEERING CYLINDER) D00755701720000001Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout drawing, chassis hydraulic syste m

Заводской номер: 00755701720000001 Количество на модель: 1
00755701720000001
1
2

Номер детали на чертеже:

2

Six-way union

Заводской номер: 00755901700001010 Количество на модель: 1
00755901700001010
1
7

Номер детали на чертеже:

7

S-type check valve

Заводской номер: 1010300082 Количество на модель: 1
1010300082
1
17

Номер детали на чертеже:

17

Solenoid valve

Заводской номер: 1010302063 Количество на модель: 4
1010302063
4
23

Номер детали на чертеже:

23

Valve plate

Заводской номер: 00755904800801010 Количество на модель: 1
00755904800801010
1
58

Номер детали на чертеже:

58

Fitting

Заводской номер: 1140108837 Количество на модель: 4
1140108837
4
73

Номер детали на чертеже:

73

Fitting

Заводской номер: 1140108795 Количество на модель: 14
1140108795
14
80

Номер детали на чертеже:

80

Plug

Заводской номер: 1140108887 Количество на модель: 2
1140108887
2
89

Номер детали на чертеже:

89

Fitting

Заводской номер: 1140108863 Количество на модель: 4
1140108863
4
91

Номер детали на чертеже:

91

Fitting

Заводской номер: 1140108841 Количество на модель: 1
1140108841
1
119

Номер детали на чертеже:

119

Pipe clamp

Заводской номер: 1990201534 Количество на модель: 4
1990201534
4
131

Номер детали на чертеже:

131

Hose assy

Заводской номер: 1140222943 Количество на модель: 1
1140222943
1
135

Номер детали на чертеже:

135

Hose assy

Заводской номер: 1140222926 Количество на модель: 1
1140222926
1
142

Номер детали на чертеже:

142

Hose assy

Заводской номер: 1140224260 Количество на модель: 1
1140224260
1
148

Номер детали на чертеже:

148

Hose assy

Заводской номер: 1140224268 Количество на модель: 1
1140224268
1
164

Номер детали на чертеже:

164

Steel pipe assy

Заводской номер: 00755701718030000 Количество на модель: 1
00755701718030000
1
165

Номер детали на чертеже:

165

Steel pipe assy

Заводской номер: 00755701718040000 Количество на модель: 1
00755701718040000
1
166

Номер детали на чертеже:

166

Steel pipe assy

Заводской номер: 00755701718050000 Количество на модель: 1
00755701718050000
1
226

Номер детали на чертеже:

226

Suspension cylinder

Заводской номер: 00757708401100000 Количество на модель: 2
00757708401100000
2
230

Номер детали на чертеже:

230

Hydraulic oil tank

Заводской номер: 00755703000000001 Количество на модель: 1
00755703000000001
1
PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (GEAR PUMP) D00755701720000001Y RT-35 PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (STEERING CYLINDER) D00755701720000001Y RT-35
