  6. PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (DRIVER'S CAB) D00755701620000001Y

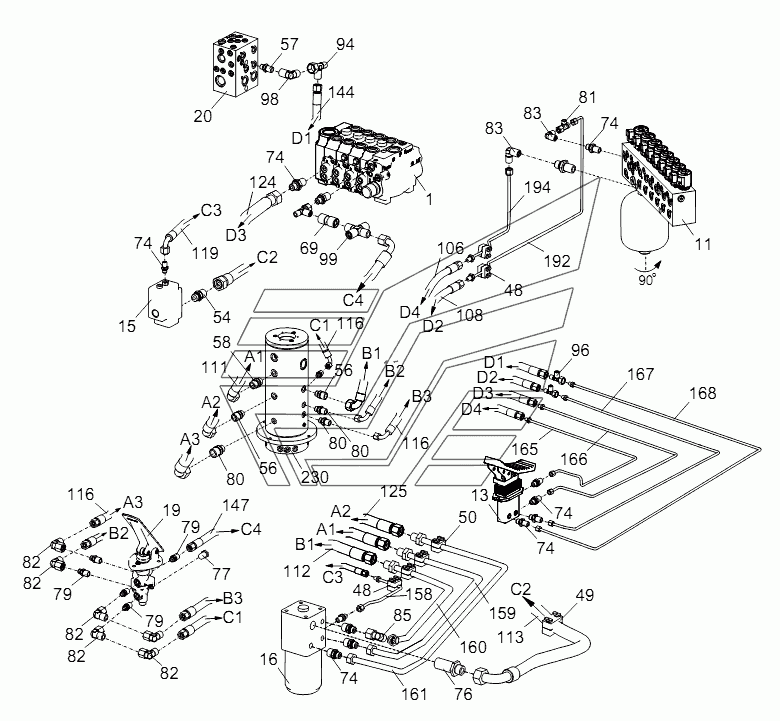

PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (DRIVER'S CAB) D00755701620000001Y RT-35. Каталог 2013г.

PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (MAIN VALVE) D00755701620000001Y RT-35 TURNTABLE VALVE ELEMENT ASSEMBLED (SLEWING CUSHION VALVE INSTALLATION) D00755704810800001Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout - superstructure hydraulic syste m

Заводской номер: 00755701620000001 Количество на модель: 1
00755701620000001
1
1

Номер детали на чертеже:

1

Main valve

Заводской номер: 1010302791 Количество на модель: 1
1010302791
1
11

Номер детали на чертеже:

11

Pilot-operated control valve block

Заводской номер: 1010303710 Количество на модель: 1
1010303710
1
13

Номер детали на чертеже:

13

Foot-operated control valve

Заводской номер: 1010303070 Количество на модель: 1
1010303070
1
15

Номер детали на чертеже:

15

Priority valve

Заводской номер: 1010302067 Количество на модель: 1
1010302067
1
16

Номер детали на чертеже:

16

Hydraulic steering gear

Заводской номер: 1019900354 Количество на модель: 1
1019900354
1
19

Номер детали на чертеже:

19

Service brake valve

Заводской номер: 1010302048 Количество на модель: 1
1010302048
1
20

Номер детали на чертеже:

20

Solenoid control valve

Заводской номер: 1010303673 Количество на модель: 1
1010303673
1
48

Номер детали на чертеже:

48

Pipe clamp

Заводской номер: 1140108875 Количество на модель: 16
1140108875
16
49

Номер детали на чертеже:

49

Pipe clamp

Заводской номер: 1990200045 Количество на модель: 1
1990200045
1
50

Номер детали на чертеже:

50

Pipe clamp

Заводской номер: 1990200046 Количество на модель: 3
1990200046
3
54

Номер детали на чертеже:

54

Fitting

Заводской номер: 1140108815 Количество на модель: 14
1140108815
14
56

Номер детали на чертеже:

56

Fitting

Заводской номер: 1140108810 Количество на модель: 5
1140108810
5
57

Номер детали на чертеже:

57

Fitting

Заводской номер: 1140108784 Количество на модель: 17
1140108784
17
58

Номер детали на чертеже:

58

Fitting

Заводской номер: 1140108809 Количество на модель: 3
1140108809
3
69

Номер детали на чертеже:

69

Fitting

Заводской номер: 1149900346 Количество на модель: 1
1149900346
1
74

Номер детали на чертеже:

74

Fitting

Заводской номер: 1140108775 Количество на модель: 52
1140108775
52
76

Номер детали на чертеже:

76

Fitting

Заводской номер: 1140110599 Количество на модель: 1
1140110599
1
77

Номер детали на чертеже:

77

Plug

Заводской номер: 1140108758 Количество на модель: 1
1140108758
1
79

Номер детали на чертеже:

79

Fitting

Заводской номер: 1140108801 Количество на модель: 5
1140108801
5
80

Номер детали на чертеже:

80

Fitting

Заводской номер: 1140108795 Количество на модель: 4
1140108795
4
81

Номер детали на чертеже:

81

Combination tee union

Заводской номер: 1149900386 Количество на модель: 2
1149900386
2
82

Номер детали на чертеже:

82

Fitting

Заводской номер: 1149900354 Количество на модель: 6
1149900354
6
83

Номер детали на чертеже:

83

Fitting

Заводской номер: 1149900352 Количество на модель: 16
1149900352
16
85

Номер детали на чертеже:

85

Fitting

Заводской номер: 1149900356 Количество на модель: 2
1149900356
2
94

Номер детали на чертеже:

94

Combination tee union

Заводской номер: 1140109575 Количество на модель: 5
1140109575
5
96

Номер детали на чертеже:

96

Combination tee union

Заводской номер: 1149900380 Количество на модель: 3
1149900380
3
98

Номер детали на чертеже:

98

Fitting

Заводской номер: 1149900353 Количество на модель: 2
1149900353
2
99

Номер детали на чертеже:

99

Fitting

Заводской номер: 1149900400 Количество на модель: 1
1149900400
1
106

Номер детали на чертеже:

106

Hose assy

Заводской номер: 1140230479 Количество на модель: 1
1140230479
1
108

Номер детали на чертеже:

108

Hose assy

Заводской номер: 1140230476 Количество на модель: 1
1140230476
1
111

Номер детали на чертеже:

111

Hose assy

Заводской номер: 1140224112 Количество на модель: 1
1140224112
1
112

Номер детали на чертеже:

112

Hose assy

Заводской номер: 1140222984 Количество на модель: 1
1140222984
1
113

Номер детали на чертеже:

113

Hose assy

Заводской номер: 1140230467 Количество на модель: 1
1140230467
1
116

Номер детали на чертеже:

116

Hose assy

Заводской номер: 1140224116 Количество на модель: 4
1140224116
4
119

Номер детали на чертеже:

119

Hose assy

Заводской номер: 1140223019 Количество на модель: 4
1140223019
4
124

Номер детали на чертеже:

124

Hose assy

Заводской номер: 1140230466 Количество на модель: 1
1140230466
1
125

Номер детали на чертеже:

125

Hose assy

Заводской номер: 1140222951 Количество на модель: 1
1140222951
1
144

Номер детали на чертеже:

144

Hose assy

Заводской номер: 1140225208 Количество на модель: 1
1140225208
1
147

Номер детали на чертеже:

147

Hose assy

Заводской номер: 1140225217 Количество на модель: 1
1140225217
1
158

Номер детали на чертеже:

158

Steel pipe assy

Заводской номер: 00755701618010000 Количество на модель: 1
00755701618010000
1
159

Номер детали на чертеже:

159

Steel pipe assy

Заводской номер: 00755701618020000 Количество на модель: 1
00755701618020000
1
160

Номер детали на чертеже:

160

Steel pipe assy

Заводской номер: 00755701618030000 Количество на модель: 1
00755701618030000
1
161

Номер детали на чертеже:

161

Steel pipe assy

Заводской номер: 00755701618040000 Количество на модель: 1
00755701618040000
1
165

Номер детали на чертеже:

165

Steel pipe assy

Заводской номер: 00755701618090000 Количество на модель: 1
00755701618090000
1
166

Номер детали на чертеже:

166

Steel pipe assy

Заводской номер: 00755701618100000 Количество на модель: 1
00755701618100000
1
167

Номер детали на чертеже:

167

Steel pipe assy

Заводской номер: 00755701618110000 Количество на модель: 1
00755701618110000
1
168

Номер детали на чертеже:

168

Steel pipe assy

Заводской номер: 00755701618120000 Количество на модель: 1
00755701618120000
1
192

Номер детали на чертеже:

192

Steel pipe assy

Заводской номер: 00755701618360000 Количество на модель: 1
00755701618360000
1
194

Номер детали на чертеже:

194

Steel pipe assy

Заводской номер: 00755701618380000 Количество на модель: 1
00755701618380000
1
230

Номер детали на чертеже:

230

Central revolving joint

Заводской номер: 1140109716 Количество на модель: 1
1140109716
1
PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (MAIN VALVE) D00755701620000001Y RT-35 TURNTABLE VALVE ELEMENT ASSEMBLED (SLEWING CUSHION VALVE INSTALLATION) D00755704810800001Y RT-35
