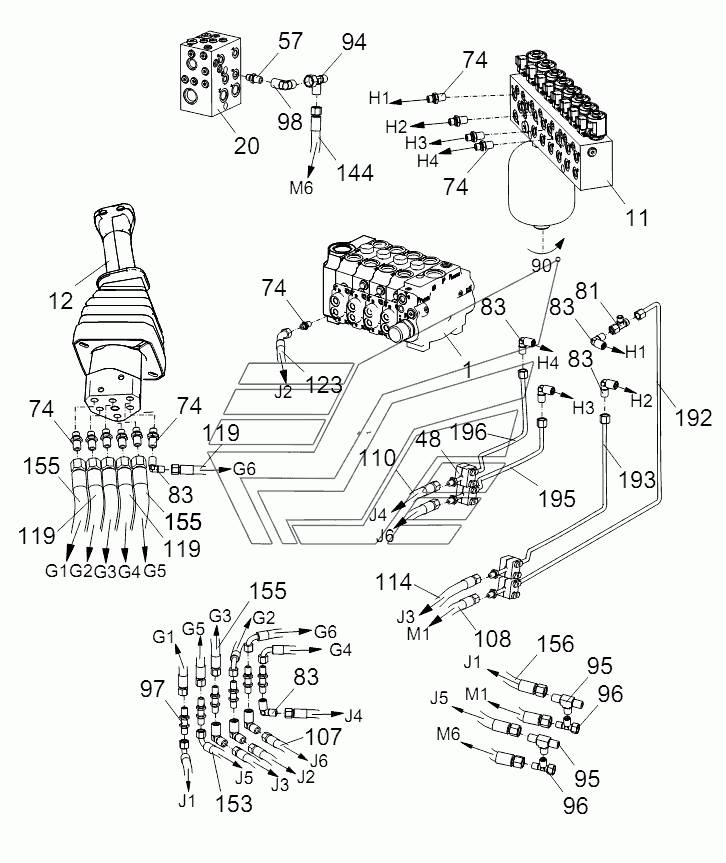

  6. PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (RIGHT JOYSTICK CONTROL MODULE) D00755701620000001Y

PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (RIGHT JOYSTICK CONTROL MODULE) D00755701620000001Y RT-35. Каталог 2013г.

PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (LEFT JOYSTICK CONTROL MODULE) D00755701620000001Y RT-35 PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (MAIN VALVE) D00755701620000001Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout - superstructure hydraulic syste m

Заводской номер: 00755701620000001 Количество на модель: 1
00755701620000001
1
1

Номер детали на чертеже:

1

Main valve

Заводской номер: 1010302791 Количество на модель: 1
1010302791
1
11

Номер детали на чертеже:

11

Pilot-operated control valve block

Заводской номер: 1010303710 Количество на модель: 1
1010303710
1
12

Номер детали на чертеже:

12

Right pilot-operated control joystick

Заводской номер: 1019900680 Количество на модель: 1
1019900680
1
20

Номер детали на чертеже:

20

Solenoid control valve

Заводской номер: 1010303673 Количество на модель: 1
1010303673
1
48

Номер детали на чертеже:

48

Pipe clamp

Заводской номер: 1140108875 Количество на модель: 16
1140108875
16
57

Номер детали на чертеже:

57

Fitting

Заводской номер: 1140108784 Количество на модель: 17
1140108784
17
74

Номер детали на чертеже:

74

Fitting

Заводской номер: 1140108775 Количество на модель: 52
1140108775
52
81

Номер детали на чертеже:

81

Combination tee union

Заводской номер: 1149900386 Количество на модель: 2
1149900386
2
83

Номер детали на чертеже:

83

Fitting

Заводской номер: 1149900352 Количество на модель: 16
1149900352
16
94

Номер детали на чертеже:

94

Combination tee union

Заводской номер: 1140109575 Количество на модель: 5
1140109575
5
95

Номер детали на чертеже:

95

Tee union

Заводской номер: 1149900365 Количество на модель: 2
1149900365
2
96

Номер детали на чертеже:

96

Combination tee union

Заводской номер: 1149900380 Количество на модель: 3
1149900380
3
97

Номер детали на чертеже:

97

Fitting

Заводской номер: 1149900402 Количество на модель: 12
1149900402
12
98

Номер детали на чертеже:

98

Fitting

Заводской номер: 1149900353 Количество на модель: 2
1149900353
2
107

Номер детали на чертеже:

107

Hose assy

Заводской номер: 1140230480 Количество на модель: 1
1140230480
1
108

Номер детали на чертеже:

108

Hose assy

Заводской номер: 1140230476 Количество на модель: 1
1140230476
1
110

Номер детали на чертеже:

110

Hose assy

Заводской номер: 1140230478 Количество на модель: 1
1140230478
1
114

Номер детали на чертеже:

114

Hose assy

Заводской номер: 1140230457 Количество на модель: 1
1140230457
1
119

Номер детали на чертеже:

119

Hose assy

Заводской номер: 1140223019 Количество на модель: 4
1140223019
4
123

Номер детали на чертеже:

123

Hose assy

Заводской номер: 1140230464 Количество на модель: 1
1140230464
1
144

Номер детали на чертеже:

144

Hose assy

Заводской номер: 1140225208 Количество на модель: 1
1140225208
1
153

Номер детали на чертеже:

153

Hose assy

Заводской номер: 1140223013 Количество на модель: 1
1140223013
1
155

Номер детали на чертеже:

155

Hose assy

Заводской номер: 1140223018 Количество на модель: 9
1140223018
9
156

Номер детали на чертеже:

156

Hose assy

Заводской номер: 1140223020 Количество на модель: 1
1140223020
1
192

Номер детали на чертеже:

192

Steel pipe assy

Заводской номер: 00755701618360000 Количество на модель: 1
00755701618360000
1
193

Номер детали на чертеже:

193

Steel pipe assy

Заводской номер: 00755701618370000 Количество на модель: 1
00755701618370000
1
195

Номер детали на чертеже:

195

Steel pipe assy

Заводской номер: 00755701618390000 Количество на модель: 1
00755701618390000
1
196

Номер детали на чертеже:

196

Steel pipe assy

Заводской номер: 00755701618400000 Количество на модель: 1
00755701618400000
1
PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (LEFT JOYSTICK CONTROL MODULE) D00755701620000001Y RT-35 PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (MAIN VALVE) D00755701620000001Y RT-35
