  6. PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (CENTRE REVOLVING JOINT) D00755701620000001Y

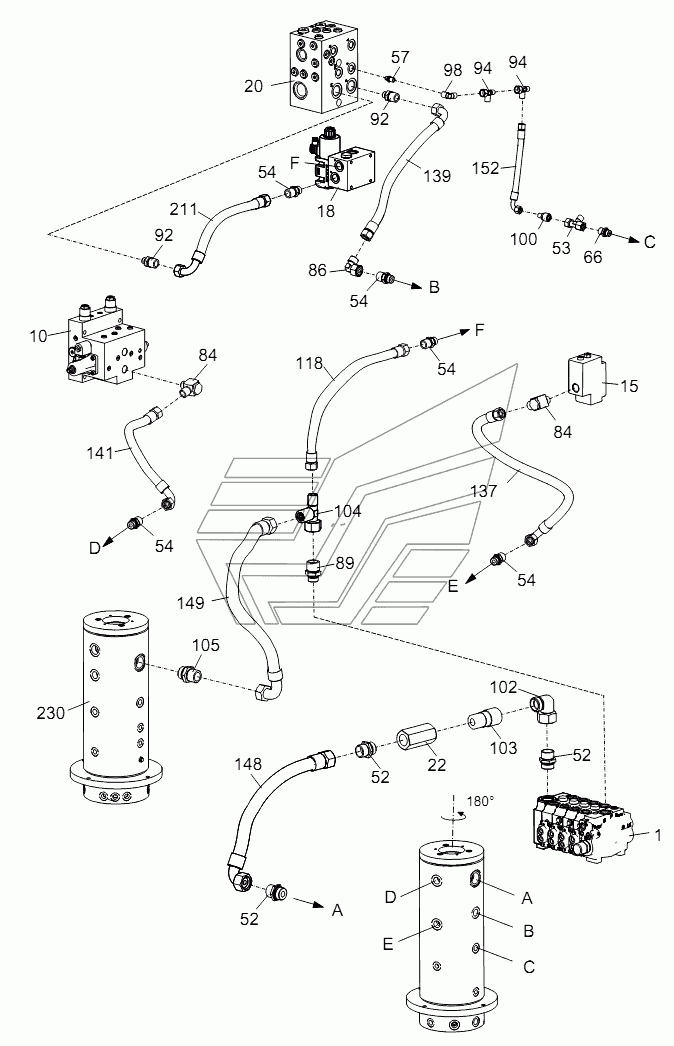

PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (CENTRE REVOLVING JOINT) D00755701620000001Y RT-35. Каталог 2013г.

PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (AIR CONDITIONING) D00755701620000001Y RT-35 PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (LEFT JOYSTICK CONTROL MODULE) D00755701620000001Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout - superstructure hydraulic syste m

Заводской номер: 00755701620000001 Количество на модель: 1
00755701620000001
1
1

Номер детали на чертеже:

1

Main valve

Заводской номер: 1010302791 Количество на модель: 1
1010302791
1
10

Номер детали на чертеже:

10

Slewing cushion valve

Заводской номер: 1010300495 Количество на модель: 1
1010300495
1
15

Номер детали на чертеже:

15

Priority valve

Заводской номер: 1010302067 Количество на модель: 1
1010302067
1
18

Номер детали на чертеже:

18

A/C control valve block

Заводской номер: 1130100646 Количество на модель: 1
1130100646
1
20

Номер детали на чертеже:

20

Solenoid control valve

Заводской номер: 1010303673 Количество на модель: 1
1010303673
1
22

Номер детали на чертеже:

22

S-type check valve

Заводской номер: 1010300082 Количество на модель: 1
1010300082
1
52

Номер детали на чертеже:

52

Fitting

Заводской номер: 1140108838 Количество на модель: 3
1140108838
3
53

Номер детали на чертеже:

53

Combination tee union

Заводской номер: 1149900389 Количество на модель: 1
1149900389
1
54

Номер детали на чертеже:

54

Fitting

Заводской номер: 1140108815 Количество на модель: 14
1140108815
14
57

Номер детали на чертеже:

57

Fitting

Заводской номер: 1140108784 Количество на модель: 17
1140108784
17
66

Номер детали на чертеже:

66

Fitting

Заводской номер: 1140108805 Количество на модель: 1
1140108805
1
84

Номер детали на чертеже:

84

Fitting

Заводской номер: 1140108866 Количество на модель: 5
1140108866
5
86

Номер детали на чертеже:

86

Fitting

Заводской номер: 1149900357 Количество на модель: 5
1149900357
5
89

Номер детали на чертеже:

89

Fitting

Заводской номер: 1140108828 Количество на модель: 1
1140108828
1
92

Номер детали на чертеже:

92

Fitting

Заводской номер: 1140108812 Количество на модель: 2
1140108812
2
94

Номер детали на чертеже:

94

Combination tee union

Заводской номер: 1140109575 Количество на модель: 5
1140109575
5
98

Номер детали на чертеже:

98

Fitting

Заводской номер: 1149900353 Количество на модель: 2
1149900353
2
100

Номер детали на чертеже:

100

Fitting

Заводской номер: 1149900332 Количество на модель: 1
1149900332
1
102

Номер детали на чертеже:

102

Fitting

Заводской номер: 1149900362 Количество на модель: 1
1149900362
1
103

Номер детали на чертеже:

103

Fitting

Заводской номер: 1140108846 Количество на модель: 1
1140108846
1
104

Номер детали на чертеже:

104

Combination tee union

Заводской номер: 1140109814 Количество на модель: 1
1140109814
1
105

Номер детали на чертеже:

105

Fitting

Заводской номер: 1140108831 Количество на модель: 1
1140108831
1
118

Номер детали на чертеже:

118

Hose assy

Заводской номер: 1140230460 Количество на модель: 1
1140230460
1
137

Номер детали на чертеже:

137

Hose assy

Заводской номер: 1140225197 Количество на модель: 1
1140225197
1
139

Номер детали на чертеже:

139

Hose assy

Заводской номер: 1140224255 Количество на модель: 1
1140224255
1
141

Номер детали на чертеже:

141

Hose assy

Заводской номер: 1140225234 Количество на модель: 1
1140225234
1
148

Номер детали на чертеже:

148

Hose assy

Заводской номер: 1140230470 Количество на модель: 1
1140230470
1
149

Номер детали на чертеже:

149

Hose assy

Заводской номер: 1140225221 Количество на модель: 1
1140225221
1
152

Номер детали на чертеже:

152

Hose assy

Заводской номер: 1140225215 Количество на модель: 1
1140225215
1
211

Номер детали на чертеже:

211

Hose assy

Заводской номер: Hose Количество на модель: 1
Hose
1
230

Номер детали на чертеже:

230

Central revolving joint

Заводской номер: 1140109716 Количество на модель: 1
1140109716
1
PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (AIR CONDITIONING) D00755701620000001Y RT-35 PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (LEFT JOYSTICK CONTROL MODULE) D00755701620000001Y RT-35
