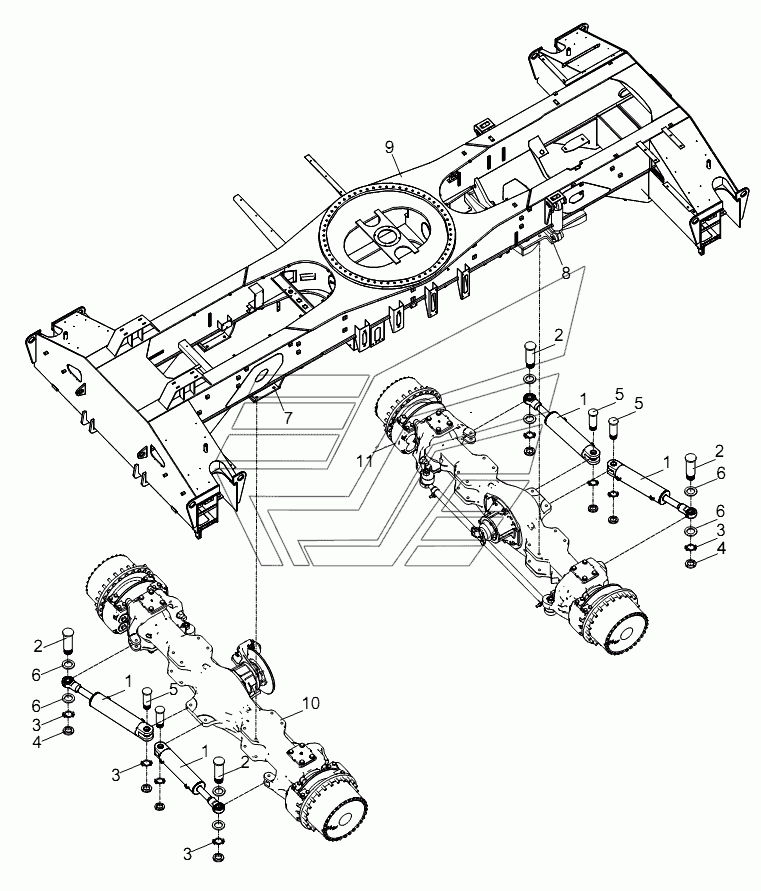

STEERING SYSTEM RT-100. Каталог 2013г.

WHEEL AND RIM RT-100 STEERING CYLINDER RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Steering system

Заводской номер: 00758303400000000 Количество на модель: 1
00758303400000000
1
1

Номер детали на чертеже:

1

Steering cylinder

Заводской номер: 00758308400900000 Количество на модель: 4
00758308400900000
4
2

Номер детали на чертеже:

2

Pin 1

Заводской номер: 00758303400001010 Количество на модель: 4
00758303400001010
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: 1040300973 Количество на модель: 8
1040300973
8
4

Номер детали на чертеже:

4

Nut

Заводской номер: 1040201014 Количество на модель: 8
1040201014
8
5

Номер детали на чертеже:

5

Pin 2

Заводской номер: 00758303400001020 Количество на модель: 4
00758303400001020
4
6

Номер детали на чертеже:

6

Spacer sleeve

Заводской номер: 00758303400001030 Количество на модель: 8
00758303400001030
8
7

Номер детали на чертеже:

7

Front suspension

Заводской номер: Frontsuspension Количество на модель: 1
Frontsuspension
1
8

Номер детали на чертеже:

8

Rear suspension

Заводской номер: Rearsuspension Количество на модель: 1
Rearsuspension
1
9

Номер детали на чертеже:

9

Chassis frame assembly

Заводской номер: Chassisframe Количество на модель: 1
Chassisframe
1
10

Номер детали на чертеже:

10

Front steer and drive axle

Заводской номер: Frontaxle Количество на модель: 1
Frontaxle
1
11

Номер детали на чертеже:

11

Rear steer and drive axle

Заводской номер: Rearaxle Количество на модель: 1
Rearaxle
1
