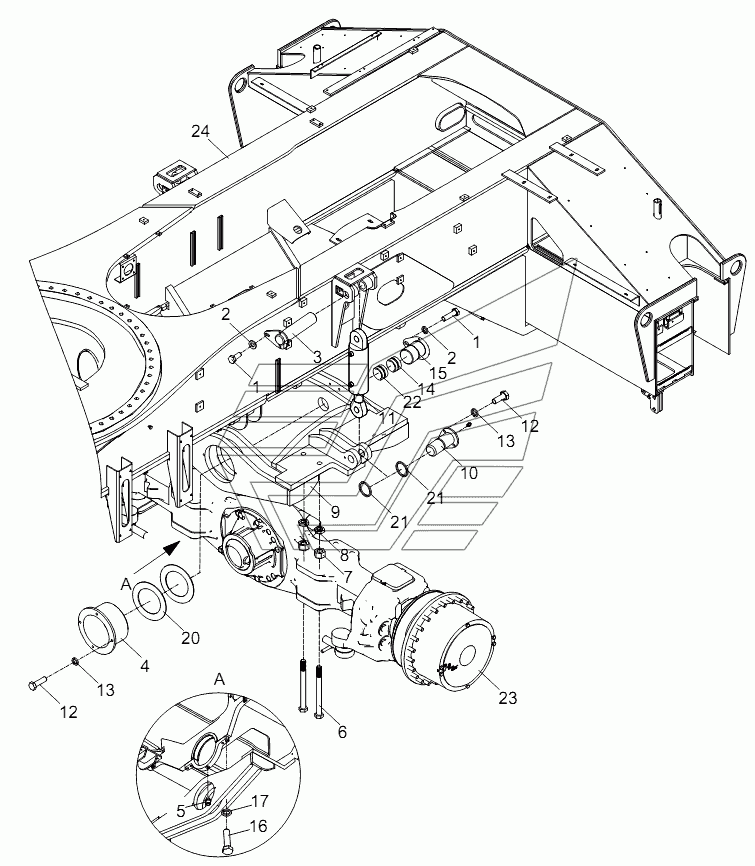

REAR SUSPENSION RT-100. Каталог 2013г.

HUB REDUCER ASSY. EXPLODED VIEW II RT-100 SUSPENSION CYLINDER RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Rear suspension

Заводской номер: 00758303300000000 Количество на модель: 1
00758303300000000
1
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 1040000267 Количество на модель: 4
1040000267
4
2

Номер детали на чертеже:

2

Washer

Заводской номер: 1040300066 Количество на модель: 4
1040300066
4
3

Номер детали на чертеже:

3

Pin 1, suspension cylinder

Заводской номер: 00758303300400000 Количество на модель: 2
00758303300400000
2
4

Номер детали на чертеже:

4

Pin, hollow shaft

Заводской номер: 00758303300600000 Количество на модель: 1
00758303300600000
1
5

Номер детали на чертеже:

5

Oil cup

Заводской номер: 1080000007 Количество на модель: 4
1080000007
4
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 00758302900001010 Количество на модель: 8
00758302900001010
8
7

Номер детали на чертеже:

7

Nut

Заводской номер: 1040201013 Количество на модель: 8
1040201013
8
8

Номер детали на чертеже:

8

Nut

Заводской номер: 1040200292 Количество на модель: 8
1040200292
8
9

Номер детали на чертеже:

9

Oscillation bracket

Заводской номер: 00758303300800000 Количество на модель: 1
00758303300800000
1
10

Номер детали на чертеже:

10

Pin 2, suspension cylinder

Заводской номер: 00758303301000000 Количество на модель: 2
00758303301000000
2
11

Номер детали на чертеже:

11

Suspension cylinder

Заводской номер: 00758308401100000 Количество на модель: 2
00758308401100000
2
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 1040000198 Количество на модель: 5
1040000198
5
13

Номер детали на чертеже:

13

Washer

Заводской номер: 1040300052 Количество на модель: 5
1040300052
5
14

Номер детали на чертеже:

14

Automatic lubricating bearing

Заводской номер: 1050100065 Количество на модель: 1
1050100065
1
15

Номер детали на чертеже:

15

Pin

Заводской номер: 00758303301200000 Количество на модель: 1
00758303301200000
1
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 1040000281 Количество на модель: 4
1040000281
4
17

Номер детали на чертеже:

17

Seal ring

Заводской номер: 1040300049 Количество на модель: 4
1040300049
4
18

Номер детали на чертеже:

18

Loctite glue

Заводской номер: 202230006 Количество на модель: 1
202230006
1
19

Номер детали на чертеже:

19

Gear oil

Заводской номер: 1089900245 Количество на модель: 1
1089900245
1
20

Номер детали на чертеже:

20

Thrust pad

Заводской номер: 00758303300001020 Количество на модель: 2
00758303300001020
2
21

Номер детали на чертеже:

21

Thrust pad

Заводской номер: 00758303300001030 Количество на модель: 2
00758303300001030
2
22

Номер детали на чертеже:

22

Automatic lubricating bearing

Заводской номер: 1050100059 Количество на модель: 1
1050100059
1
23

Номер детали на чертеже:

23

Rear steer and drive axle

Заводской номер: Rearaxle Количество на модель: 1
Rearaxle
1
24

Номер детали на чертеже:

24

Chassis frame assembly

Заводской номер: Chassisframe Количество на модель: 1
Chassisframe
1
