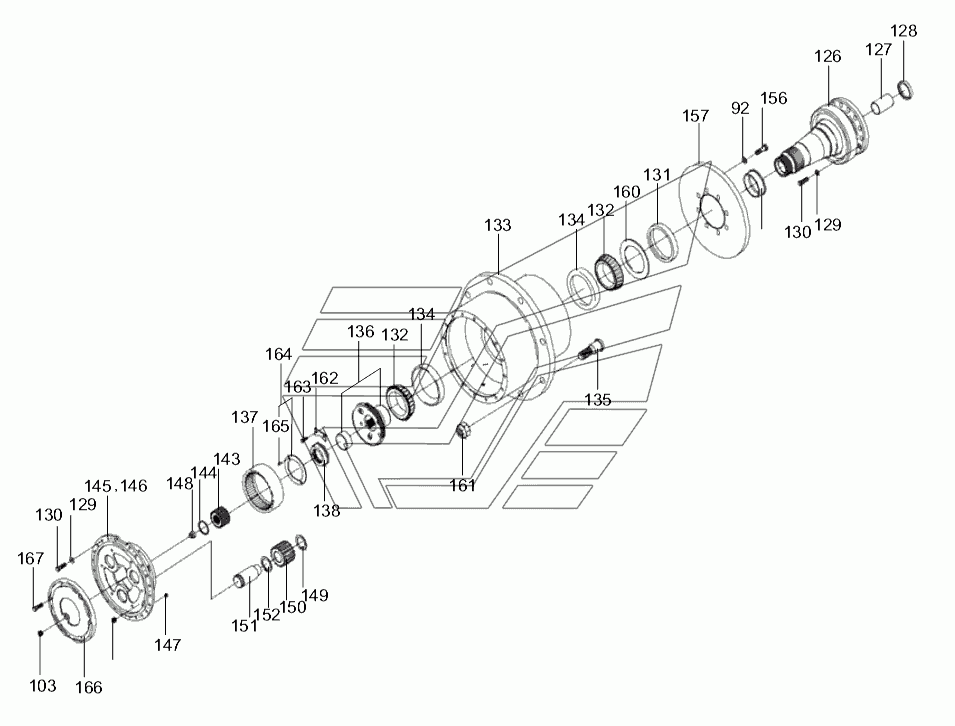

HUB REDUCER ASSY. EXPLODED VIEW I RT-100. Каталог 2013г.

AXLE HOUSING ASSY. EXPLODED VIEW RT-100 HUB REDUCER ASSY. EXPLODED VIEW II RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Front axle

Заводской номер: 1030100815 Количество на модель: 1
1030100815
1
92

Номер детали на чертеже:

92

Washer

Заводской номер: 1039805045 Количество на модель: 76
1039805045
76
103

Номер детали на чертеже:

103

Plug-fill/drain magnetic

Заводской номер: 1039805034 Количество на модель: 1
1039805034
1
104

Номер детали на чертеже:

104

Oil plug

Заводской номер: 1039805530 Количество на модель: 1
1039805530
1
112

Номер детали на чертеже:

112

Knuckle-steering, fin. rh

Заводской номер: 1039805535 Количество на модель: 1
1039805535
1
113

Номер детали на чертеже:

113

Limit bolt

Заводской номер: 1039805536 Количество на модель: 2
1039805536
2
114

Номер детали на чертеже:

114

Locking nut

Заводской номер: 1039805537 Количество на модель: 2
1039805537
2
115

Номер детали на чертеже:

115

Knuckle-steering, fin. lh

Заводской номер: 1039805538 Количество на модель: 1
1039805538
1
116

Номер детали на чертеже:

116

Cap-king pin

Заводской номер: 1039805539 Количество на модель: 2
1039805539
2
117

Номер детали на чертеже:

117

Thrust washer

Заводской номер: 1039805540 Количество на модель: 2
1039805540
2
118

Номер детали на чертеже:

118

Shim

Заводской номер: 1039805541 Количество на модель: 8
1039805541
8
119

Номер детали на чертеже:

119

Shim

Заводской номер: 1039805542 Количество на модель: 8
1039805542
8
120

Номер детали на чертеже:

120

Shim

Заводской номер: 1039805543 Количество на модель: 4
1039805543
4
121

Номер детали на чертеже:

121

Screw

Заводской номер: 1039805544 Количество на модель: 24
1039805544
24
122

Номер детали на чертеже:

122

Fitting-grease

Заводской номер: 1039805180 Количество на модель: 4
1039805180
4
123

Номер детали на чертеже:

123

Cap-king pin

Заводской номер: 1039805545 Количество на модель: 2
1039805545
2
124

Номер детали на чертеже:

124

Left half shaft

Заводской номер: 1039805546 Количество на модель: 1
1039805546
1
125

Номер детали на чертеже:

125

Joint assy-universa

Заводской номер: 1039805547 Количество на модель: 1
1039805547
1
126

Номер детали на чертеже:

126

Spindle assy

Заводской номер: 1039805548 Количество на модель: 2
1039805548
2
127

Номер детали на чертеже:

127

Bushing

Заводской номер: 1039805549 Количество на модель: 2
1039805549
2
128

Номер детали на чертеже:

128

Oil seal

Заводской номер: 1039805550 Количество на модель: 2
1039805550
2
129

Номер детали на чертеже:

129

Washer

Заводской номер: 1039805042 Количество на модель: 96
1039805042
96
130

Номер детали на чертеже:

130

Screw

Заводской номер: 1039805551 Количество на модель: 96
1039805551
96
131

Номер детали на чертеже:

131

Oil seal

Заводской номер: 1039805552 Количество на модель: 2
1039805552
2
132

Номер детали на чертеже:

132

Cone-bearing

Заводской номер: 1039805553 Количество на модель: 4
1039805553
4
133

Номер детали на чертеже:

133

Wheel hub assy

Заводской номер: 1039805554 Количество на модель: 2
1039805554
2
134

Номер детали на чертеже:

134

Bearing cover

Заводской номер: 1039805555 Количество на модель: 4
1039805555
4
135

Номер детали на чертеже:

135

Rim bolt

Заводской номер: 1039805556 Количество на модель: 48
1039805556
48
136

Номер детали на чертеже:

136

Hub-planetary ring gear, fin.

Заводской номер: 1039805557 Количество на модель: 2
1039805557
2
137

Номер детали на чертеже:

137

Planetary annular gear

Заводской номер: 1039805558 Количество на модель: 2
1039805558
2
138

Номер детали на чертеже:

138

Nut

Заводской номер: 1039805561 Количество на модель: 2
1039805561
2
139

Номер детали на чертеже:

139

Half shaft repair kit

Заводской номер: 1039805562 Количество на модель: 2
1039805562
2
142

Номер детали на чертеже:

142

Inner end, half shaft

Заводской номер: 1039805565 Количество на модель: 1
1039805565
1
143

Номер детали на чертеже:

143

Sun gear

Заводской номер: 1039805566 Количество на модель: 2
1039805566
2
144

Номер детали на чертеже:

144

Snap ring

Заводской номер: 1039805560 Количество на модель: 2
1039805560
2
145

Номер детали на чертеже:

145

Spider assy-planetary

Заводской номер: 1039805567 Количество на модель: 2
1039805567
2
146

Номер детали на чертеже:

146

Planetary carrier

Заводской номер: 1039805568 Количество на модель: 2
1039805568
2
147

Номер детали на чертеже:

147

Block

Заводской номер: 1039805025 Количество на модель: 6
1039805025
6
148

Номер детали на чертеже:

148

Block

Заводской номер: 1039805026 Количество на модель: 2
1039805026
2
149

Номер детали на чертеже:

149

Stop washer

Заводской номер: 1039805569 Количество на модель: 6
1039805569
6
150

Номер детали на чертеже:

150

Planetary gear

Заводской номер: 1039805570 Количество на модель: 6
1039805570
6
151

Номер детали на чертеже:

151

Planetary gear shaft

Заводской номер: 1039805571 Количество на модель: 6
1039805571
6
152

Номер детали на чертеже:

152

Thrust washer

Заводской номер: 1039805572 Количество на модель: 6
1039805572
6
153

Номер детали на чертеже:

153

Drag rod

Заводской номер: 1039805573 Количество на модель: 1
1039805573
1
154

Номер детали на чертеже:

154

Right, ie rod ball joint

Заводской номер: 1039805574 Количество на модель: 1
1039805574
1
155

Номер детали на чертеже:

155

Cotter pin

Заводской номер: 1039805038 Количество на модель: 2
1039805038
2
156

Номер детали на чертеже:

156

Screw

Заводской номер: 1039805103 Количество на модель: 36
1039805103
36
157

Номер детали на чертеже:

157

Brake disc

Заводской номер: 1039805575 Количество на модель: 2
1039805575
2
158

Номер детали на чертеже:

158

End assy-tie rod lh thread

Заводской номер: 1039805576 Количество на модель: 1
1039805576
1
159

Номер детали на чертеже:

159

Shaft sleeve

Заводской номер: 1039805577 Количество на модель: 2
1039805577
2
160

Номер детали на чертеже:

160

Oil seal fixing seal ring

Заводской номер: 1039805578 Количество на модель: 2
1039805578
2
161

Номер детали на чертеже:

161

Rim nut

Заводской номер: 1039805043 Количество на модель: 48
1039805043
48
162

Номер детали на чертеже:

162

Positioning block

Заводской номер: 1039805047 Количество на модель: 2
1039805047
2
163

Номер детали на чертеже:

163

Screw

Заводской номер: 1039805048 Количество на модель: 4
1039805048
4
164

Номер детали на чертеже:

164

Seal ring

Заводской номер: 1039805579 Количество на модель: 2
1039805579
2
165

Номер детали на чертеже:

165

Positioning pin

Заводской номер: 1039805580 Количество на модель: 4
1039805580
4
166

Номер детали на чертеже:

166

End cover

Заводской номер: 1039805581 Количество на модель: 2
1039805581
2
167

Номер детали на чертеже:

167

Screw

Заводской номер: 1039805582 Количество на модель: 12
1039805582
12
