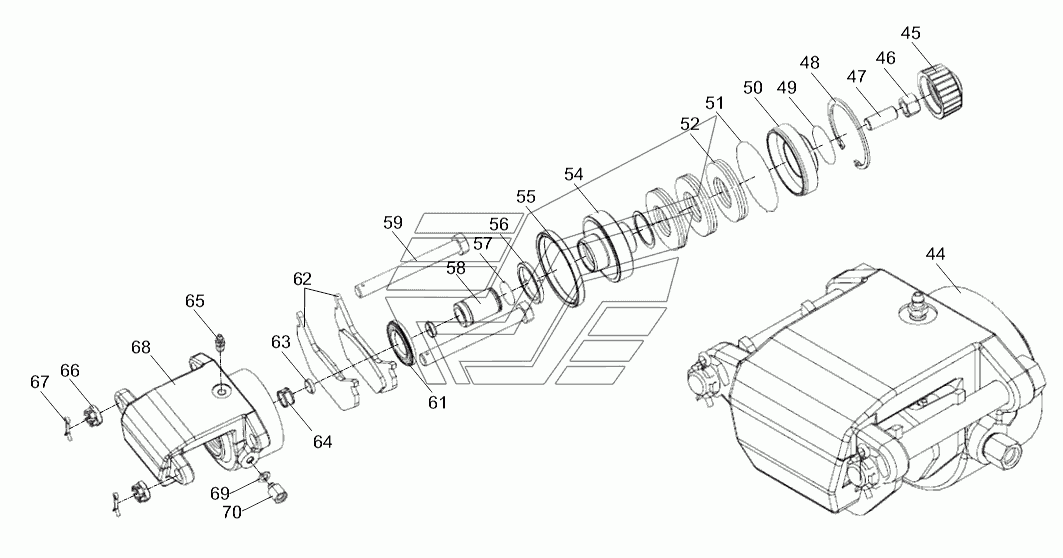

MAIN REDUCER ASSY. EXPLODED VIEW II RT-100. Каталог 2013г.

MAIN REDUCER ASSY. EXPLODED VIEWI RT-100 BRAKE ASSY. EXPLODED VIEW RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Front axle

Заводской номер: 1030100815 Количество на модель: 1
1030100815
1
44

Номер детали на чертеже:

44

Brake assy-disc

Заводской номер: 1039805162 Количество на модель: 1
1039805162
1
45

Номер детали на чертеже:

45

Dust cap

Заводской номер: 1039804940 Количество на модель: 1
1039804940
1
46

Номер детали на чертеже:

46

Locknut

Заводской номер: 1039804941 Количество на модель: 1
1039804941
1
47

Номер детали на чертеже:

47

Screw-set

Заводской номер: 1039804942 Количество на модель: 1
1039804942
1
48

Номер детали на чертеже:

48

Snap ring

Заводской номер: 1039804943 Количество на модель: 1
1039804943
1
49

Номер детали на чертеже:

49

O-ring

Заводской номер: 1039804944 Количество на модель: 1
1039804944
1
50

Номер детали на чертеже:

50

Block

Заводской номер: 1039804945 Количество на модель: 1
1039804945
1
51

Номер детали на чертеже:

51

O-ring

Заводской номер: 1039804946 Количество на модель: 1
1039804946
1
52

Номер детали на чертеже:

52

Spring

Заводской номер: 1039804947 Количество на модель: 1
1039804947
1
54

Номер детали на чертеже:

54

Piston

Заводской номер: 1039804949 Количество на модель: 1
1039804949
1
55

Номер детали на чертеже:

55

Cup-brake cylinder

Заводской номер: 1039804951 Количество на модель: 1
1039804951
1
56

Номер детали на чертеже:

56

Cup-brake cylinder

Заводской номер: 1039804952 Количество на модель: 1
1039804952
1
57

Номер детали на чертеже:

57

O-ring

Заводской номер: 1039804953 Количество на модель: 1
1039804953
1
58

Номер детали на чертеже:

58

Sleeve

Заводской номер: 1039804954 Количество на модель: 1
1039804954
1
59

Номер детали на чертеже:

59

Pin-slide

Заводской номер: 1039804955 Количество на модель: 2
1039804955
2
61

Номер детали на чертеже:

61

Boot

Заводской номер: 1039804957 Количество на модель: 1
1039804957
1
62

Номер детали на чертеже:

62

Parking brake

Заводской номер: 1039803213 Количество на модель: 2
1039803213
2
63

Номер детали на чертеже:

63

Magnet

Заводской номер: 1039804958 Количество на модель: 2
1039804958
2
64

Номер детали на чертеже:

64

Sleeve

Заводской номер: 1039804959 Количество на модель: 2
1039804959
2
65

Номер детали на чертеже:

65

Screw-bleeder

Заводской номер: 1039804960 Количество на модель: 1
1039804960
1
66

Номер детали на чертеже:

66

Hardware kit

Заводской номер: 1039804961 Количество на модель: 2
1039804961
2
67

Номер детали на чертеже:

67

Cotter pin

Заводской номер: 1039804962 Количество на модель: 2
1039804962
2
68

Номер детали на чертеже:

68

Flat washer

Заводской номер: 1039804950 Количество на модель: 1
1039804950
1
69

Номер детали на чертеже:

69

Fitting-connector

Заводской номер: 1039804964 Количество на модель: 1
1039804964
1
70

Номер детали на чертеже:

70

Ball

Заводской номер: 1039804965 Количество на модель: 4
1039804965
4
