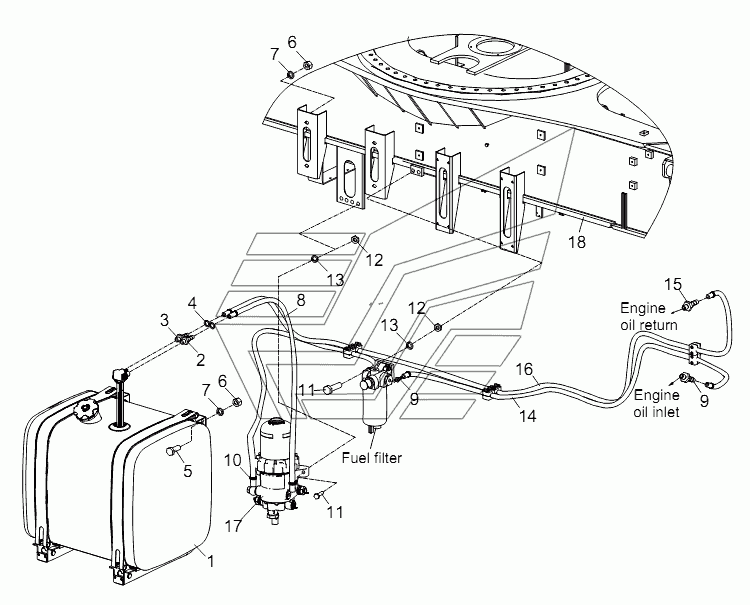

FUEL SUPPLY SYSTEM RT-100. Каталог 2013г.

ENGINE HOUSING AND ITS INSTALLATION RT-100 PROPELLER SHAFT ASSEMBLY RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Fuel supply system

Заводской номер: 00758301100000001 Количество на модель: 1
00758301100000001
1
1

Номер детали на чертеже:

1

Aluminum-alloy fuel tank assembly

Заводской номер: 1011300023 Количество на модель: 1
1011300023
1
2

Номер детали на чертеже:

2

Oil inlet fitting, fuel tank

Заводской номер: 00758301100001010 Количество на модель: 1
00758301100001010
1
3

Номер детали на чертеже:

3

Oil return connector, fuel tank

Заводской номер: 00758301100001020 Количество на модель: 1
00758301100001020
1
4

Номер детали на чертеже:

4

Combination washer

Заводской номер: 1081000054 Количество на модель: 2
1081000054
2
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 1040000082 Количество на модель: 4
1040000082
4
6

Номер детали на чертеже:

6

Nut

Заводской номер: 1040200110 Количество на модель: 4
1040200110
4
7

Номер детали на чертеже:

7

Washer

Заводской номер: 1040300065 Количество на модель: 4
1040300065
4
8

Номер детали на чертеже:

8

Hose assy

Заводской номер: 1140214734 Количество на модель: 1
1140214734
1
9

Номер детали на чертеже:

9

Fitting

Заводской номер: 1140105178 Количество на модель: 3
1140105178
3
10

Номер детали на чертеже:

10

Fitting

Заводской номер: 1140105177 Количество на модель: 2
1140105177
2
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 1040000090 Количество на модель: 4
1040000090
4
12

Номер детали на чертеже:

12

Nut

Заводской номер: 1040200113 Количество на модель: 4
1040200113
4
13

Номер детали на чертеже:

13

Washer

Заводской номер: 1040300067 Количество на модель: 4
1040300067
4
14

Номер детали на чертеже:

14

Hose assy

Заводской номер: 1140214736 Количество на модель: 1
1140214736
1
15

Номер детали на чертеже:

15

Fitting body

Заводской номер: 1149900023 Количество на модель: 1
1149900023
1
16

Номер детали на чертеже:

16

Hose assy

Заводской номер: 1140214733 Количество на модель: 1
1140214733
1
17

Номер детали на чертеже:

17

Water separator

Заводской номер: 1019900462 Количество на модель: 1
1019900462
1
18

Номер детали на чертеже:

18

Chassis frame assembly

Заводской номер: Chassisframe Количество на модель: 1
Chassisframe
1
