ENGINE AND ATATCHMENTS WELDED RT-100. Каталог 2013г.

PTO OPERATING VALVE SYSTEM RT-100 AIR FILTER RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

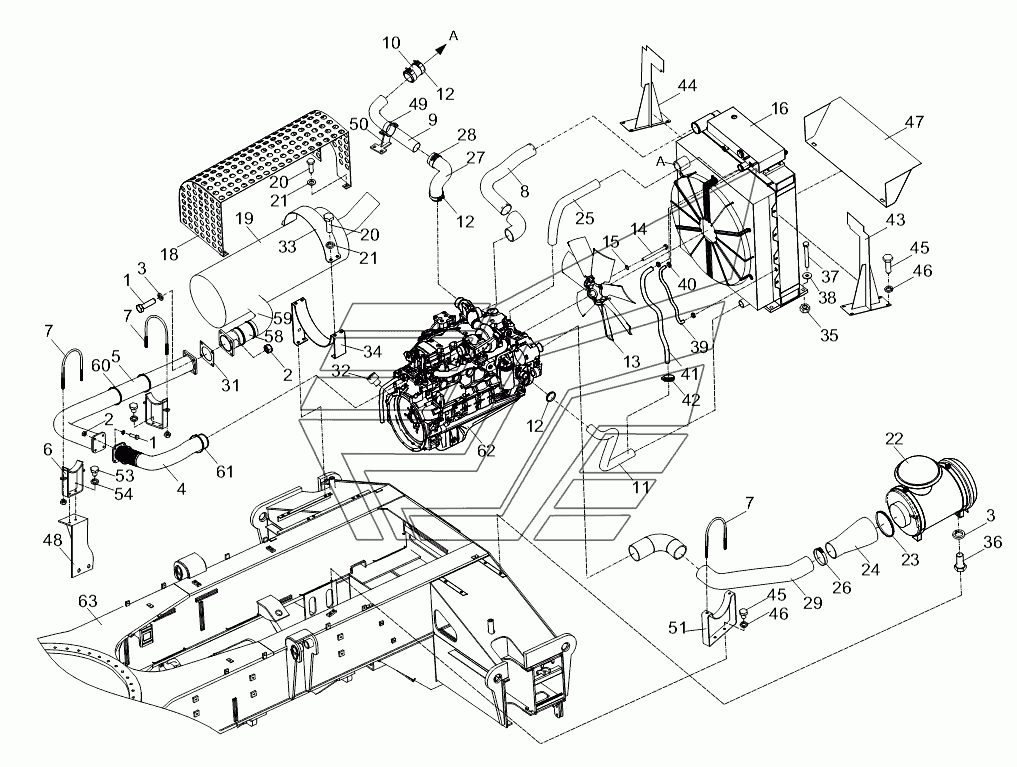

Engine attachments installation

Заводской номер: 00758301000000002 Количество на модель: 1
00758301000000002
1
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 1040000101 Количество на модель: 8
1040000101
8
2

Номер детали на чертеже:

2

Nut

Заводской номер: 1040200096 Количество на модель: 8
1040200096
8
3

Номер детали на чертеже:

3

Washer

Заводской номер: 1040300054 Количество на модель: 16
1040300054
16
4

Номер детали на чертеже:

4

Exhaust pipe I

Заводской номер: 00758301000200001 Количество на модель: 1
00758301000200001
1
5

Номер детали на чертеже:

5

Exhaust pipe II

Заводской номер: 00758301000400000 Количество на модель: 1
00758301000400000
1
6

Номер детали на чертеже:

6

Exhaust pipe bracket

Заводской номер: 00758301001600000 Количество на модель: 2
00758301001600000
2
7

Номер детали на чертеже:

7

Clamp

Заводской номер: 00758301000001110 Количество на модель: 3
00758301000001110
3
8

Номер детали на чертеже:

8

Intercooler pipe

Заводской номер: 00758301000001011 Количество на модель: 1
00758301000001011
1
9

Номер детали на чертеже:

9

Water outlet pipe

Заводской номер: 00758301000001020 Количество на модель: 1
00758301000001020
1
10

Номер детали на чертеже:

10

Water pipe

Заводской номер: 00758301000001030 Количество на модель: 1
00758301000001030
1
11

Номер детали на чертеже:

11

Water intake pipe

Заводской номер: 00758301000001041 Количество на модель: 1
00758301000001041
1
12

Номер детали на чертеже:

12

T type clamp

Заводской номер: 1990200545 Количество на модель: 5
1990200545
5
13

Номер детали на чертеже:

13

Fan assy

Заводской номер: 1000300302 Количество на модель: 1
1000300302
1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 1040000231 Количество на модель: 4
1040000231
4
15

Номер детали на чертеже:

15

Washer

Заводской номер: 1040300211 Количество на модель: 4
1040300211
4
16

Номер детали на чертеже:

16

Radiator assy

Заводской номер: 1010400147 Количество на модель: 1
1010400147
1
17

Номер детали на чертеже:

17

Engine coolant

Заводской номер: 1009900454 Количество на модель: 1
1009900454
1
18

Номер детали на чертеже:

18

Silencer housing

Заводской номер: 00758301000600000 Количество на модель: 1
00758301000600000
1
19

Номер детали на чертеже:

19

Silencer assy

Заводской номер: 00758301000800001 Количество на модель: 1
00758301000800001
1
20

Номер детали на чертеже:

20

Bolt

Заводской номер: 1040000098 Количество на модель: 8
1040000098
8
21

Номер детали на чертеже:

21

Washer

Заводской номер: 1040300063 Количество на модель: 8
1040300063
8
22

Номер детали на чертеже:

22

Air filter assy

Заводской номер: 00758301001400000 Количество на модель: 1
00758301001400000
1
23

Номер детали на чертеже:

23

Worm clamp

Заводской номер: 1990200650 Количество на модель: 1
1990200650
1
24

Номер детали на чертеже:

24

Air intake hose

Заводской номер: 00758301000001051 Количество на модель: 1
00758301000001051
1
25

Номер детали на чертеже:

25

Intercooler pipe

Заводской номер: 00758301000001061 Количество на модель: 1
00758301000001061
1
26

Номер детали на чертеже:

26

T type clamp

Заводской номер: 1990200539 Количество на модель: 1
1990200539
1
27

Номер детали на чертеже:

27

Water outlet pipe

Заводской номер: 00758301000001070 Количество на модель: 1
00758301000001070
1
28

Номер детали на чертеже:

28

Hoop

Заводской номер: 1990201047 Количество на модель: 1
1990201047
1
29

Номер детали на чертеже:

29

Air intake steel pipe

Заводской номер: 00758301000001081 Количество на модель: 1
00758301000001081
1
30

Номер детали на чертеже:

30

Inlet pipe

Заводской номер: 00758301000001090 Количество на модель: 1
00758301000001090
1
31

Номер детали на чертеже:

31

Asbestos sealing plate

Заводской номер: 00758301000001100 Количество на модель: 2
00758301000001100
2
32

Номер детали на чертеже:

32

Blanking plug

Заводской номер: 00750101300001110 Количество на модель: 1
00750101300001110
1
33

Номер детали на чертеже:

33

Silencer clamp

Заводской номер: 00758301001000000 Количество на модель: 2
00758301001000000
2
34

Номер детали на чертеже:

34

Silencer bracket

Заводской номер: 00758301001200000 Количество на модель: 2
00758301001200000
2
35

Номер детали на чертеже:

35

Nut

Заводской номер: 1040200192 Количество на модель: 14
1040200192
14
36

Номер детали на чертеже:

36

Bolt

Заводской номер: 1040000069 Количество на модель: 4
1040000069
4
37

Номер детали на чертеже:

37

Bolt

Заводской номер: 1040000497 Количество на модель: 4
1040000497
4
38

Номер детали на чертеже:

38

Washer

Заводской номер: 1040300233 Количество на модель: 4
1040300233
4
39

Номер детали на чертеже:

39

Ventilation pipe

Заводской номер: 00758301000001130 Количество на модель: 1
00758301000001130
1
40

Номер детали на чертеже:

40

Worm clamp

Заводской номер: 1990200518 Количество на модель: 4
1990200518
4
41

Номер детали на чертеже:

41

Water pipe

Заводской номер: 00758301000001140 Количество на модель: 1
00758301000001140
1
42

Номер детали на чертеже:

42

Hoop

Заводской номер: 1990200936 Количество на модель: 2
1990200936
2
43

Номер детали на чертеже:

43

Air baffle A

Заводской номер: 00758301001800000 Количество на модель: 1
00758301001800000
1
44

Номер детали на чертеже:

44

Air baffle B

Заводской номер: 00758301002000000 Количество на модель: 1
00758301002000000
1
45

Номер детали на чертеже:

45

Bolt

Заводской номер: 1040000132 Количество на модель: 10
1040000132
10
46

Номер детали на чертеже:

46

Washer

Заводской номер: 1040300067 Количество на модель: 10
1040300067
10
47

Номер детали на чертеже:

47

Deflecting plate

Заводской номер: 00758301000001120 Количество на модель: 1
00758301000001120
1
48

Номер детали на чертеже:

48

Exhaust pipe bracket

Заводской номер: 00758301000001150 Количество на модель: 1
00758301000001150
1
49

Номер детали на чертеже:

49

Water outlet pipe bracket I

Заводской номер: 00758301000001160 Количество на модель: 1
00758301000001160
1
50

Номер детали на чертеже:

50

Water outlet pipe bracket II

Заводской номер: 00758301000001170 Количество на модель: 1
00758301000001170
1
51

Номер детали на чертеже:

51

Air intake steel pipe bracket

Заводской номер: 00758301000001180 Количество на модель: 1
00758301000001180
1
52

Номер детали на чертеже:

52

Engine and atatchments welded pipe package

Заводской номер: 00758301002400000 Количество на модель: 1
00758301002400000
1
53

Номер детали на чертеже:

53

Bolt

Заводской номер: 1040000134 Количество на модель: 2
1040000134
2
54

Номер детали на чертеже:

54

Washer

Заводской номер: 1040300065 Количество на модель: 2
1040300065
2
55

Номер детали на чертеже:

55

Two-port ball valve

Заводской номер: 1010303514 Количество на модель: 1
1010303514
1
56

Номер детали на чертеже:

56

Heat-insulating sleeve I

Заводской номер: 00758301002201010 Количество на модель: 1
00758301002201010
1
57

Номер детали на чертеже:

57

Heat-insulating sleeve II

Заводской номер: 00758301002201020 Количество на модель: 1
00758301002201020
1
58

Номер детали на чертеже:

58

Heat-insulating sleeve HI

Заводской номер: 00758301002201030 Количество на модель: 1
00758301002201030
1
59

Номер детали на чертеже:

59

Heat-insulating sleeve IV

Заводской номер: 00758301002201040 Количество на модель: 1
00758301002201040
1
60

Номер детали на чертеже:

60

Hoop

Заводской номер: 1990200061 Количество на модель: 2
1990200061
2
61

Номер детали на чертеже:

61

Heavy clamp

Заводской номер: 1990200063 Количество на модель: 2
1990200063
2
62

Номер детали на чертеже:

62

Engine

Заводской номер: Engine Количество на модель: 1
Engine
1
63

Номер детали на чертеже:

63

Chassis attachments welded

Заводской номер: Chassisattachments Количество на модель: 1
Chassisattachments
1
