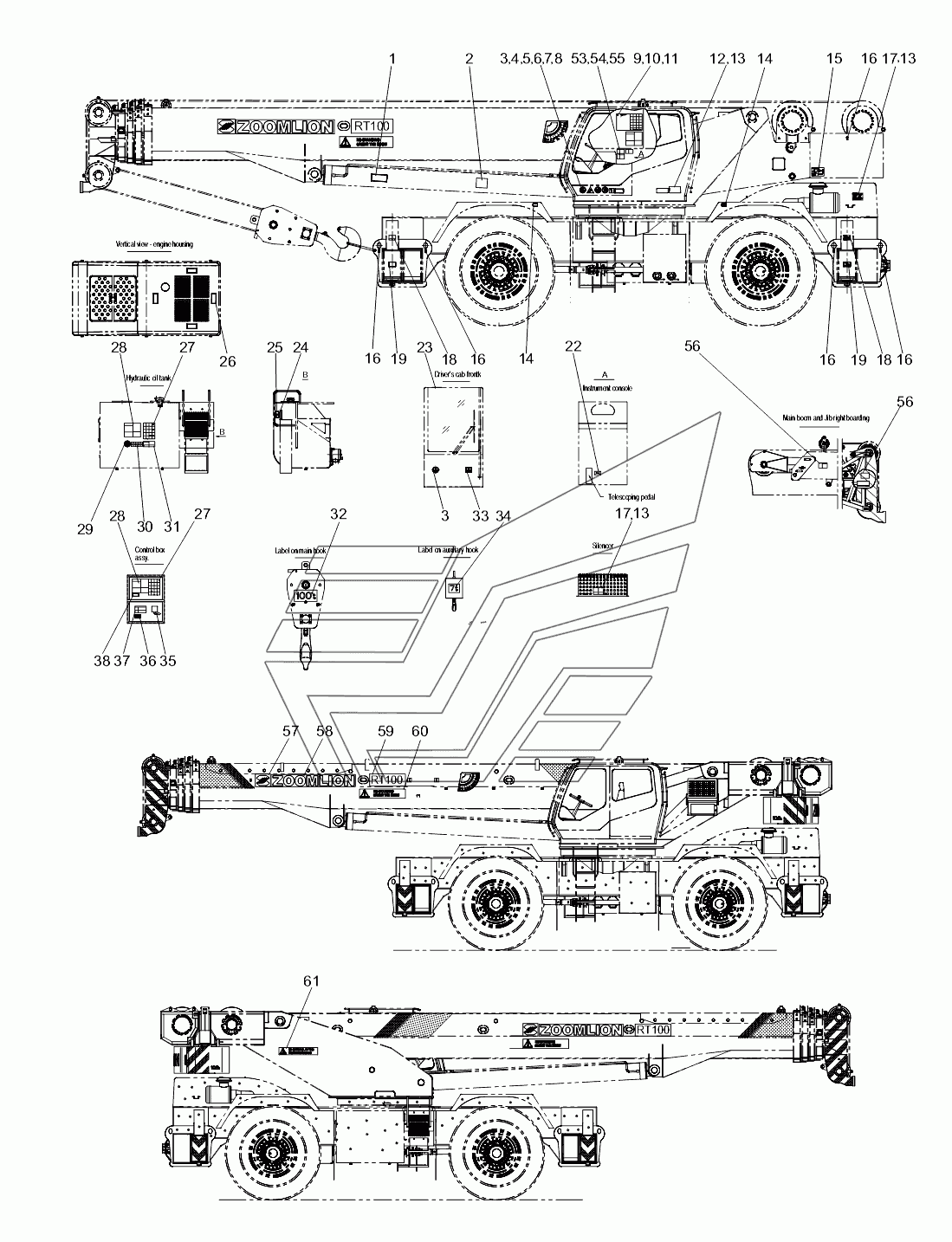

NAME PLATE (ENGLISH VERSION) RT-100. Каталог 2013г.

NAME PLATE (CHINESE AND ENGLISH VERSIONS) RT-100 ENGINE AND TRANSMISSION INSTALLATION RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Name plate

Заводской номер: 00756307010000000 Количество на модель: 1
00756307010000000
1
1

Номер детали на чертеже:

1

Safety sign

Заводской номер: 00755917000001500 Количество на модель: 1
00755917000001500
1
2

Номер детали на чертеже:

2

Safety sign

Заводской номер: 00756307000001010 Количество на модель: 1
00756307000001010
1
3

Номер детали на чертеже:

3

Safety sign

Заводской номер: 00755917000001010 Количество на модель: 1
00755917000001010
1
4

Номер детали на чертеже:

4

Safety sign

Заводской номер: 00755917000001020 Количество на модель: 1
00755917000001020
1
5

Номер детали на чертеже:

5

Safety sign

Заводской номер: 00755917000001030 Количество на модель: 1
00755917000001030
1
6

Номер детали на чертеже:

6

Safety sign

Заводской номер: 00755917000001040 Количество на модель: 1
00755917000001040
1
7

Номер детали на чертеже:

7

Warning sign

Заводской номер: 00755917000001250 Количество на модель: 1
00755917000001250
1
8

Номер детали на чертеже:

8

Sign, operator qualification requirements

Заводской номер: 00755917000001290 Количество на модель: 1
00755917000001290
1
9

Номер детали на чертеже:

9

Lifting height curve

Заводской номер: 00756307000001040 Количество на модель: 1
00756307000001040
1
10

Номер детали на чертеже:

10

Warning sign

Заводской номер: 00755917000001070 Количество на модель: 1
00755917000001070
1
11

Номер детали на чертеже:

11

Warning sign

Заводской номер: 00755917000001080 Количество на модель: 1
00755917000001080
1
12

Номер детали на чертеже:

12

Name plate, rough terrain crane

Заводской номер: 006340000252 Количество на модель: 1
006340000252
1
13

Номер детали на чертеже:

13

Rivet

Заводской номер: 1040400103 Количество на модель: 16
1040400103
16
14

Номер детали на чертеже:

14

Sign, tire pressure

Заводской номер: 00756307000001050 Количество на модель: 4
00756307000001050
4
15

Номер детали на чертеже:

15

Warning sign

Заводской номер: 00755917000001090 Количество на модель: 2
00755917000001090
2
16

Номер детали на чертеже:

16

Lifting sign

Заводской номер: 00755917000001130 Количество на модель: 10
00755917000001130
10
17

Номер детали на чертеже:

17

Warning sign

Заводской номер: 00755917000001110 Количество на модель: 3
00755917000001110
3
18

Номер детали на чертеже:

18

Warning sign

Заводской номер: 00755917000001100 Количество на модель: 4
00755917000001100
4
19

Номер детали на чертеже:

19

Sign, outrigger support force

Заводской номер: 00756307000001060 Количество на модель: 4
00756307000001060
4
20

Номер детали на чертеже:

20

Illustration label

Заводской номер: 00755917000001230 Количество на модель: 1
00755917000001230
1
21

Номер детали на чертеже:

21

Illustration label

Заводской номер: 00755917000001220 Количество на модель: 1
00755917000001220
1
22

Номер детали на чертеже:

22

Illustration label

Заводской номер: 00755907000001210 Количество на модель: 1
00755907000001210
1
23

Номер детали на чертеже:

23

Warning sign

Заводской номер: 00755917000001120 Количество на модель: 1
00755917000001120
1
24

Номер детали на чертеже:

24

Sign, liquid level

Заводской номер: 00755917000001460 Количество на модель: 1
00755917000001460
1
25

Номер детали на чертеже:

25

Sign, liquid level

Заводской номер: 00755917000001470 Количество на модель: 1
00755917000001470
1
26

Номер детали на чертеже:

26

Warning sign

Заводской номер: 00755917000001490 Количество на модель: 4
00755917000001490
4
27

Номер детали на чертеже:

27

Warning sign

Заводской номер: 00755917000001170 Количество на модель: 2
00755917000001170
2
28

Номер детали на чертеже:

28

Warning sign

Заводской номер: 00755917000001140 Количество на модель: 2
00755917000001140
2
29

Номер детали на чертеже:

29

Warning sign

Заводской номер: 00755917000001150 Количество на модель: 1
00755917000001150
1
30

Номер детали на чертеже:

30

Sign, hydraulic oil

Заводской номер: 00755917000001300 Количество на модель: 1
00755917000001300
1
31

Номер детали на чертеже:

31

Warning sign

Заводской номер: 00755917000001160 Количество на модель: 1
00755917000001160
1
32

Номер детали на чертеже:

32

Label on main hook

Заводской номер: 00756307000001020 Количество на модель: 2
00756307000001020
2
33

Номер детали на чертеже:

33

Sign, DO NOT lift person

Заводской номер: 00755917000001310 Количество на модель: 1
00755917000001310
1
34

Номер детали на чертеже:

34

Label on auxiliary hook

Заводской номер: 00756307000001030 Количество на модель: 1
00756307000001030
1
35

Номер детали на чертеже:

35

Illustration label

Заводской номер: 00755917000001260 Количество на модель: 1
00755917000001260
1
36

Номер детали на чертеже:

36

Sign, power supply

Заводской номер: 00755917000001330 Количество на модель: 1
00755917000001330
1
37

Номер детали на чертеже:

37

Warning sign

Заводской номер: 00755917000001180 Количество на модель: 1
00755917000001180
1
38

Номер детали на чертеже:

38

Label, control box

Заводской номер: 00755917000001320 Количество на модель: 1
00755917000001320
1
39

Номер детали на чертеже:

39

Sign, power switch

Заводской номер: 00755917000001340 Количество на модель: 1
00755917000001340
1
40

Номер детали на чертеже:

40

Sign, power switch

Заводской номер: 00755917000001350 Количество на модель: 1
00755917000001350
1
41

Номер детали на чертеже:

41

Sign, hook securing position

Заводской номер: 00755917000001360 Количество на модель: 1
00755917000001360
1
42

Номер детали на чертеже:

42

Sign, towing position

Заводской номер: 00755917000001370 Количество на модель: 1
00755917000001370
1
43

Номер детали на чертеже:

43

Sign, outrigger float retaining position

Заводской номер: 00755917000001380 Количество на модель: 1
00755917000001380
1
44

Номер детали на чертеже:

44

Sign, pressure gauge A

Заводской номер: 00755917000001390 Количество на модель: 1
00755917000001390
1
45

Номер детали на чертеже:

45

Sign, pressure gauge B

Заводской номер: 00755917000001400 Количество на модель: 1
00755917000001400
1
46

Номер детали на чертеже:

46

Sign, valve

Заводской номер: 00755917000001410 Количество на модель: 1
00755917000001410
1
47

Номер детали на чертеже:

47

Sign, valve pressure

Заводской номер: 00755917000001420 Количество на модель: 1
00755917000001420
1
48

Номер детали на чертеже:

48

Sign, oil filler

Заводской номер: 00755917000001430 Количество на модель: 1
00755917000001430
1
49

Номер детали на чертеже:

49

Sign, pressure testing port A

Заводской номер: 00755917000001440 Количество на модель: 1
00755917000001440
1
50

Номер детали на чертеже:

50

Sign, pressure testing port B

Заводской номер: 00755917000001450 Количество на модель: 1
00755917000001450
1
51

Номер детали на чертеже:

51

Instrument panel

Заводской номер: 00755707000001480 Количество на модель: 1
00755707000001480
1
52

Номер детали на чертеже:

52

Name plate

Заводской номер: 006340000102 Количество на модель: 1
006340000102
1
53

Номер детали на чертеже:

53

Warning sign

Заводской номер: 00755917000001510 Количество на модель: 1
00755917000001510
1
54

Номер детали на чертеже:

54

Warning sign

Заводской номер: 00755917000001520 Количество на модель: 1
00755917000001520
1
55

Номер детали на чертеже:

55

Warning sign

Заводской номер: 00755917000001530 Количество на модель: 1
00755917000001530
1
56

Номер детали на чертеже:

56

Warning sign

Заводской номер: 00755917000001550 Количество на модель: 2
00755917000001550
2
57

Номер детали на чертеже:

57

ZOOMLION logo I

Заводской номер: 00755909730401010 Количество на модель: 2
00755909730401010
2
58

Номер детали на чертеже:

58

ZOOMLION logo II

Заводской номер: 00755909730401020 Количество на модель: 2
00755909730401020
2
59

Номер детали на чертеже:

59

Product sign

Заводской номер: 00756309700401030 Количество на модель: 2
00756309700401030
2
60

Номер детали на чертеже:

60

Warning sign I

Заводской номер: 00755909730401040 Количество на модель: 2
00755909730401040
2
61

Номер детали на чертеже:

61

Warning sign II

Заводской номер: 00755909730401060 Количество на модель: 1
00755909730401060
1
NAME PLATE (CHINESE AND ENGLISH VERSIONS) RT-100 ENGINE AND TRANSMISSION INSTALLATION RT-100
