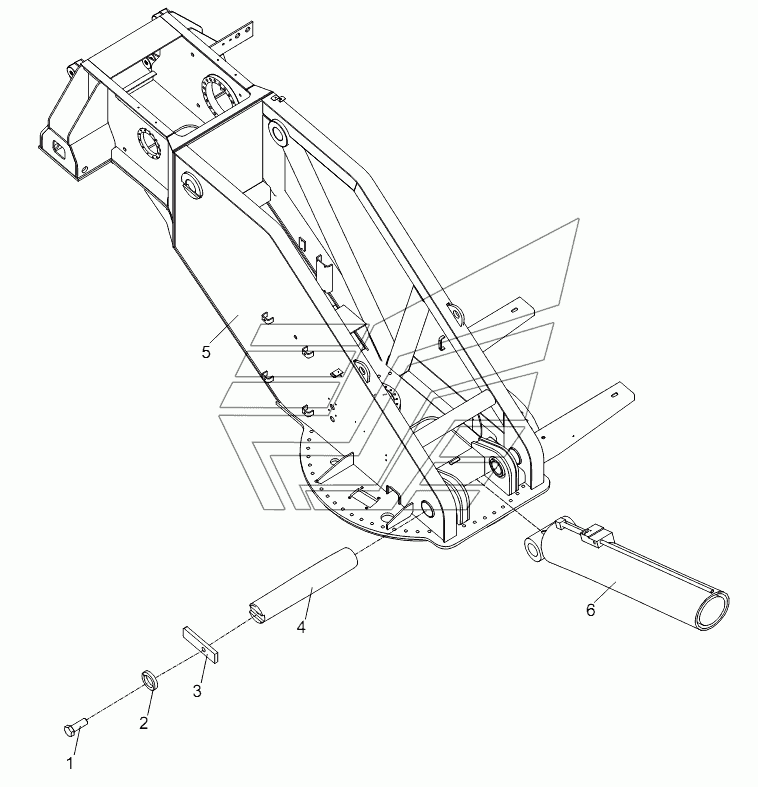

DERRICKING CYLINDER INSTALLATION RT-100. Каталог 2013г.

TELESCOPING CYLINDER II RT-100 DERRICKING CYLINDER RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Derricking cylinder installation

Заводской номер: 00756304700600000 Количество на модель: 1
00756304700600000
1
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 1040000845 Количество на модель: 1
1040000845
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: 1040300038 Количество на модель: 1
1040300038
1
3

Номер детали на чертеже:

3

Chuck plate

Заводской номер: 00756304700601010 Количество на модель: 1
00756304700601010
1
4

Номер детали на чертеже:

4

Shaft

Заводской номер: 00756304700601020 Количество на модель: 1
00756304700601020
1
5

Номер детали на чертеже:

5

Slewing table and its attachments assy weld ed

Заводской номер: Slewingtablea Количество на модель: 1
Slewingtablea
1
6

Номер детали на чертеже:

6

Derricking cylinder

Заводской номер: Derrickingcylinder Количество на модель: 1
Derrickingcylinder
1
