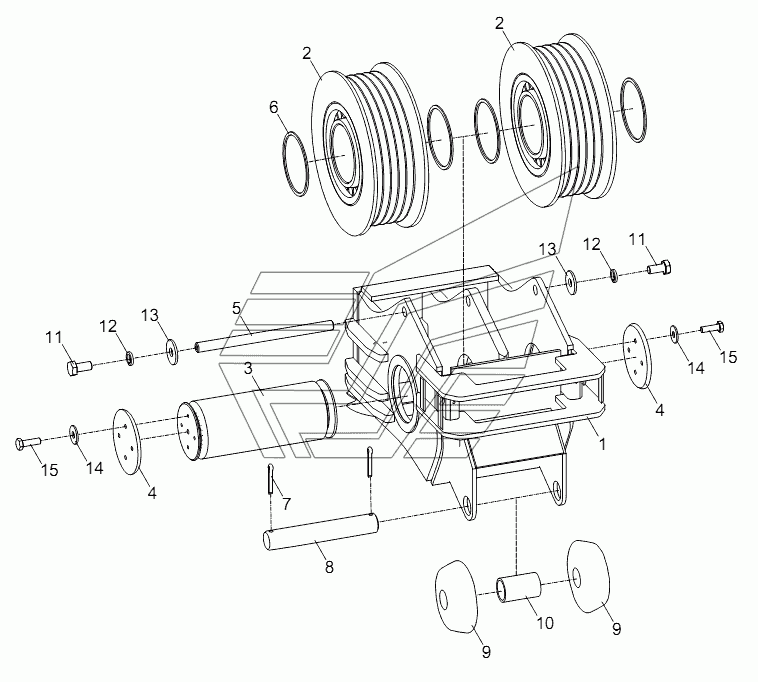

ROLLER HEAD ASSY RT-100. Каталог 2013г.

GUIDE SEAT RT-100 WIRE ROPE SUPPORT RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Roller head assy

Заводской номер: 00756301801400000 Количество на модель: 1
00756301801400000
1
1

Номер детали на чертеже:

1

Roller head welded

Заводской номер: 00756301801410000 Количество на модель: 1
00756301801410000
1
2

Номер детали на чертеже:

2

Cable guide pulley

Заводской номер: 00756301801420000 Количество на модель: 2
00756301801420000
2
3

Номер детали на чертеже:

3

Pin

Заводской номер: 00756301801430000 Количество на модель: 1
00756301801430000
1
4

Номер детали на чертеже:

4

Cover

Заводской номер: 00755901800801010 Количество на модель: 2
00755901800801010
2
5

Номер детали на чертеже:

5

Pin

Заводской номер: 00756301801401010 Количество на модель: 1
00756301801401010
1
6

Номер детали на чертеже:

6

Spacer ring

Заводской номер: 00756301801401020 Количество на модель: 4
00756301801401020
4
7

Номер детали на чертеже:

7

Pin

Заводской номер: 00756301801401030 Количество на модель: 1
00756301801401030
1
8

Номер детали на чертеже:

8

Pin

Заводской номер: 1040500137 Количество на модель: 2
1040500137
2
9

Номер детали на чертеже:

9

Wheel

Заводской номер: 00756301801401040 Количество на модель: 2
00756301801401040
2
10

Номер детали на чертеже:

10

Drum

Заводской номер: 00756301801401050 Количество на модель: 1
00756301801401050
1
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 1040000116 Количество на модель: 2
1040000116
2
12

Номер детали на чертеже:

12

Washer

Заводской номер: 1040300067 Количество на модель: 2
1040300067
2
13

Номер детали на чертеже:

13

Washer

Заводской номер: 1040300211 Количество на модель: 2
1040300211
2
14

Номер детали на чертеже:

14

Washer

Заводской номер: 1040300210 Количество на модель: 8
1040300210
8
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 1040000288 Количество на модель: 8
1040000288
8
