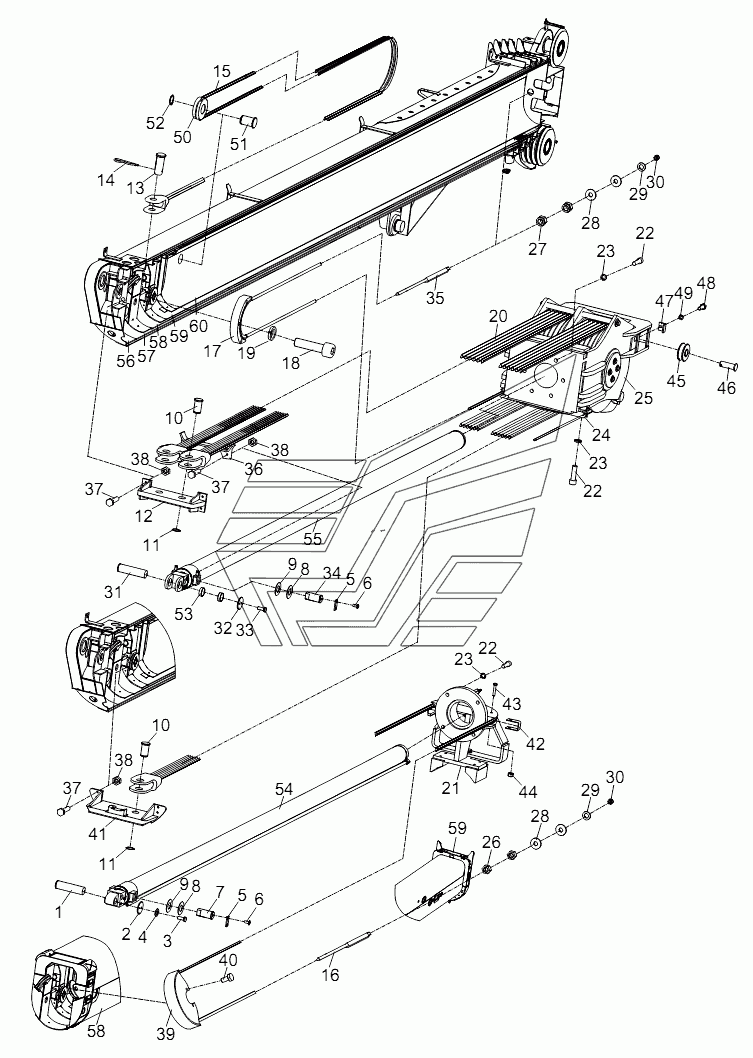

TELESCOPING MECHANISM RT-100. Каталог 2013г.

JIB INSTALLATION RT-100 GUIDE SEAT RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Telescoping mechanism

Заводской номер: 00756301800000000 Количество на модель: 1
00756301800000000
1
1

Номер детали на чертеже:

1

Pin

Заводской номер: 00756301800001010 Количество на модель: 1
00756301800001010
1
2

Номер детали на чертеже:

2

Retaining ring 90

Заводской номер: 006340000024 Количество на модель: 1
006340000024
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 1040000114 Количество на модель: 2
1040000114
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1040300067 Количество на модель: 2
1040300067
2
5

Номер детали на чертеже:

5

Baffle

Заводской номер: 00756301800001020 Количество на модель: 4
00756301800001020
4
6

Номер детали на чертеже:

6

Screw

Заводской номер: 1040100075 Количество на модель: 8
1040100075
8
7

Номер детали на чертеже:

7

Shaft

Заводской номер: 00756301800001030 Количество на модель: 2
00756301800001030
2
8

Номер детали на чертеже:

8

Adjusting pad

Заводской номер: 00756301800001040 Количество на модель: 4
00756301800001040
4
9

Номер детали на чертеже:

9

Adjusting pad

Заводской номер: 00756301800001050 Количество на модель: 4
00756301800001050
4
10

Номер детали на чертеже:

10

Pin

Заводской номер: 00756301800001060 Количество на модель: 4
00756301800001060
4
11

Номер детали на чертеже:

11

Retainer ring

Заводской номер: 1040300017 Количество на модель: 4
1040300017
4
12

Номер детали на чертеже:

12

Securing bracket for wire rope

Заводской номер: 00756301800200000 Количество на модель: 1
00756301800200000
1
13

Номер детали на чертеже:

13

Pin

Заводской номер: 00756301800001070 Количество на модель: 2
00756301800001070
2
14

Номер детали на чертеже:

14

Spring-loaded pin

Заводской номер: 006340000029 Количество на модель: 2
006340000029
2
15

Номер детали на чертеже:

15

Boom extension rope II

Заводской номер: 00756301800400000 Количество на модель: 2
00756301800400000
2
16

Номер детали на чертеже:

16

Boom retraction rope I

Заводской номер: 00756301800600000 Количество на модель: 1
00756301800600000
1
17

Номер детали на чертеже:

17

Guard board

Заводской номер: 00756301800001080 Количество на модель: 2
00756301800001080
2
18

Номер детали на чертеже:

18

Screw

Заводской номер: 1040100073 Количество на модель: 6
1040100073
6
19

Номер детали на чертеже:

19

Washer

Заводской номер: 1040300063 Количество на модель: 6
1040300063
6
20

Номер детали на чертеже:

20

Boom extension rope I

Заводской номер: 00756301800800000 Количество на модель: 2
00756301800800000
2
21

Номер детали на чертеже:

21

Guide seat

Заводской номер: 00756301801000000 Количество на модель: 1
00756301801000000
1
22

Номер детали на чертеже:

22

Screw

Заводской номер: 1040100089 Количество на модель: 12
1040100089
12
23

Номер детали на чертеже:

23

Washer

Заводской номер: 1040300054 Количество на модель: 12
1040300054
12
24

Номер детали на чертеже:

24

Wire rope protecting casing

Заводской номер: 00756301801200000 Количество на модель: 1
00756301801200000
1
25

Номер детали на чертеже:

25

Roller head assy

Заводской номер: 00756301801400000 Количество на модель: 1
00756301801400000
1
26

Номер детали на чертеже:

26

Nut

Заводской номер: 1040200097 Количество на модель: 4
1040200097
4
27

Номер детали на чертеже:

27

Nut

Заводской номер: 1040200741 Количество на модель: 4
1040200741
4
28

Номер детали на чертеже:

28

Washer

Заводской номер: 00755901800001070 Количество на модель: 8
00755901800001070
8
29

Номер детали на чертеже:

29

Washer

Заводской номер: 1040300053 Количество на модель: 4
1040300053
4
30

Номер детали на чертеже:

30

Nut

Заводской номер: 1040200507 Количество на модель: 4
1040200507
4
31

Номер детали на чертеже:

31

Shaft

Заводской номер: 00756301800001100 Количество на модель: 1
00756301800001100
1
32

Номер детали на чертеже:

32

Retaining ring 120

Заводской номер: 006340000005 Количество на модель: 1
006340000005
1
33

Номер детали на чертеже:

33

Bolt

Заводской номер: 1040000108 Количество на модель: 2
1040000108
2
34

Номер детали на чертеже:

34

Shaft

Заводской номер: 00756301800001110 Количество на модель: 2
00756301800001110
2
35

Номер детали на чертеже:

35

Boom retraction rope II

Заводской номер: 00756301801600000 Количество на модель: 1
00756301801600000
1
36

Номер детали на чертеже:

36

Wire rope protection

Заводской номер: 00756301801800000 Количество на модель: 1
00756301801800000
1
37

Номер детали на чертеже:

37

Bolt

Заводской номер: 1040000152 Количество на модель: 10
1040000152
10
38

Номер детали на чертеже:

38

Nut

Заводской номер: 1040200113 Количество на модель: 10
1040200113
10
39

Номер детали на чертеже:

39

Pulley housing

Заводской номер: 00756301802000000 Количество на модель: 2
00756301802000000
2
40

Номер детали на чертеже:

40

Bolt

Заводской номер: 1040000098 Количество на модель: 4
1040000098
4
41

Номер детали на чертеже:

41

Wire rope support

Заводской номер: 00756301802200000 Количество на модель: 1
00756301802200000
1
42

Номер детали на чертеже:

42

Baffle

Заводской номер: 00756301800001120 Количество на модель: 2
00756301800001120
2
43

Номер детали на чертеже:

43

Bolt

Заводской номер: 1040000199 Количество на модель: 2
1040000199
2
44

Номер детали на чертеже:

44

Nut

Заводской номер: 1040200192 Количество на модель: 2
1040200192
2
45

Номер детали на чертеже:

45

Roller

Заводской номер: 00755901801200000 Количество на модель: 2
00755901801200000
2
46

Номер детали на чертеже:

46

Shaft

Заводской номер: 00755901800001100 Количество на модель: 2
00755901800001100
2
47

Номер детали на чертеже:

47

Plate

Заводской номер: 00755901800001090 Количество на модель: 2
00755901800001090
2
48

Номер детали на чертеже:

48

Bolt

Заводской номер: 1040000109 Количество на модель: 2
1040000109
2
49

Номер детали на чертеже:

49

Washer

Заводской номер: 1040300062 Количество на модель: 2
1040300062
2
50

Номер детали на чертеже:

50

Wheel

Заводской номер: 00756301802400000 Количество на модель: 2
00756301802400000
2
51

Номер детали на чертеже:

51

Pin

Заводской номер: 00756301800001130 Количество на модель: 2
00756301800001130
2
52

Номер детали на чертеже:

52

Retainer ring

Заводской номер: 1040300096 Количество на модель: 2
1040300096
2
53

Номер детали на чертеже:

53

Sheath

Заводской номер: 00756301800001140 Количество на модель: 2
00756301800001140
2
54

Номер детали на чертеже:

54

Telescoping cylinder I

Заводской номер: TelescopingcylinderI Количество на модель: 1
TelescopingcylinderI
1
55

Номер детали на чертеже:

55

Telescoping cylinder II

Заводской номер: TelescopingcylinderII Количество на модель: 1
TelescopingcylinderII
1
56

Номер детали на чертеже:

56

Basic boom assy

Заводской номер: Basicboomassy Количество на модель: 1
Basicboomassy
1
57

Номер детали на чертеже:

57

Telescopic boom section 1 assy

Заводской номер: Telescopicboom1 Количество на модель: 1
Telescopicboom1
1
58

Номер детали на чертеже:

58

Telescopic boom section 2 assy

Заводской номер: Telescopicboom2 Количество на модель: 1
Telescopicboom2
1
59

Номер детали на чертеже:

59

Telescopic boom section 3 assy

Заводской номер: Telescopicboom3 Количество на модель: 1
Telescopicboom3
1
60

Номер детали на чертеже:

60

Telescopic boom section 4 assy

Заводской номер: Telescopicboom4 Количество на модель: 1
Telescopicboom4
1
