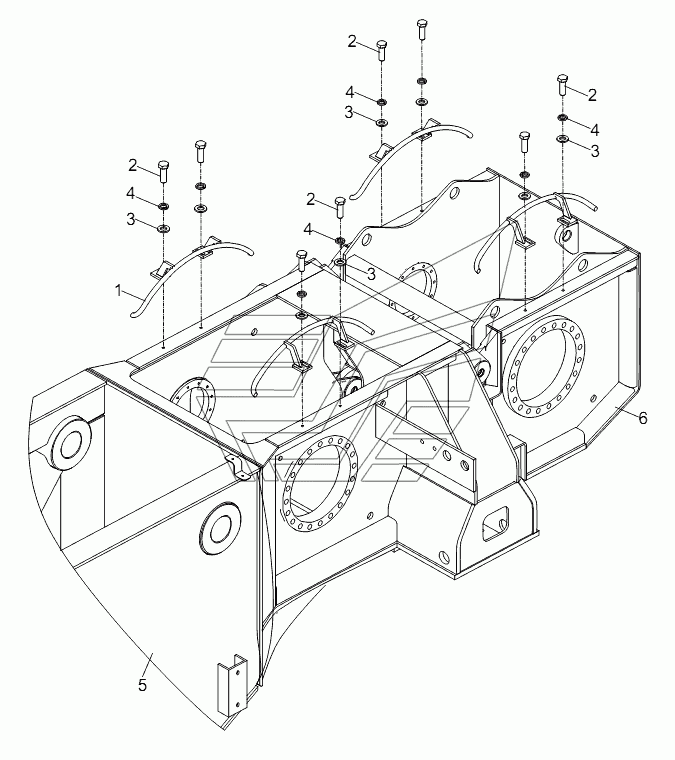

ROPE GUARD BRACKET INSTALLATION RT-100. Каталог 2013г.

LIFTING CYLINDER RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Rope guard bracket installation

Заводской номер: 00756304701200000 Количество на модель: 1
00756304701200000
1
1

Номер детали на чертеже:

1

Rope guard bracket

Заводской номер: 00756304701210000 Количество на модель: 4
00756304701210000
4
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 1040000094 Количество на модель: 8
1040000094
8
3

Номер детали на чертеже:

3

Washer

Заводской номер: 1040300041 Количество на модель: 8
1040300041
8
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1040300054 Количество на модель: 8
1040300054
8
5

Номер детали на чертеже:

5

Slewing table and its attachments assy weld ed

Заводской номер: Slewingtable Количество на модель: 1
Slewingtable
1
6

Номер детали на чертеже:

6

Auxiliary winch bracket

Заводской номер: Auxiliarywinchbracket Количество на модель: 1
Auxiliarywinchbracket
1
