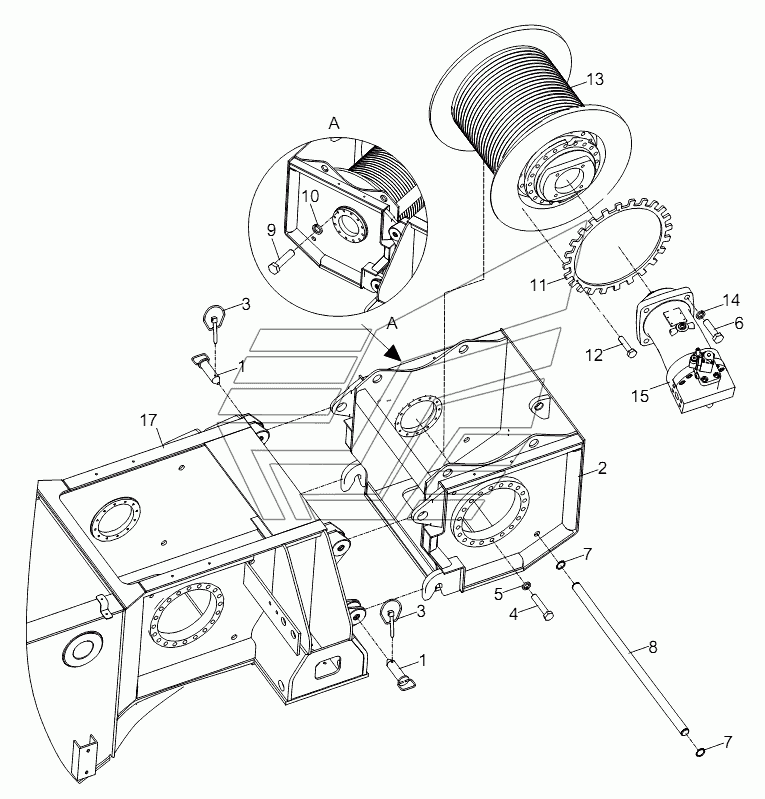

AUXILIARY WINCH RT-100. Каталог 2013г.

MAIN WINCH RT-100 DRIVER'S CAB ASSEMBLY RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Auxiliary winch

Заводской номер: 00756303500800000 Количество на модель: 1
00756303500800000
1
1

Номер детали на чертеже:

1

Pin

Заводской номер: 00756113510401010 Количество на модель: 4
00756113510401010
4
2

Номер детали на чертеже:

2

Auxilairy winch bracket

Заводской номер: 00756303500810000 Количество на модель: 1
00756303500810000
1
3

Номер детали на чертеже:

3

Safety pin

Заводской номер: 00633070201000000 Количество на модель: 4
00633070201000000
4
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 1040000055 Количество на модель: 20
1040000055
20
5

Номер детали на чертеже:

5

Washer

Заводской номер: 1040300038 Количество на модель: 20
1040300038
20
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 1040000198 Количество на модель: 4
1040000198
4
7

Номер детали на чертеже:

7

Retainer ring

Заводской номер: 1040301381 Количество на модель: 2
1040301381
2
8

Номер детали на чертеже:

8

Rope guard

Заводской номер: 00756303500801010 Количество на модель: 1
00756303500801010
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 1040000169 Количество на модель: 12
1040000169
12
10

Номер детали на чертеже:

10

Washer

Заводской номер: 1040300054 Количество на модель: 12
1040300054
12
11

Номер детали на чертеже:

11

Speed measuring plate

Заводской номер: 00756303500001020 Количество на модель: 1
00756303500001020
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 1040000110 Количество на модель: 3
1040000110
3
13

Номер детали на чертеже:

13

Winch reducer

Заводской номер: 1030200810 Количество на модель: 1
1030200810
1
14

Номер детали на чертеже:

14

Washer

Заводской номер: 1040300052 Количество на модель: 4
1040300052
4
15

Номер детали на чертеже:

15

Winch motor

Заводской номер: 1030200684 Количество на модель: 1
1030200684
1
16

Номер детали на чертеже:

16

Industrial closed gear oil

Заводской номер: 204050019 Количество на модель: 1
204050019
1
17

Номер детали на чертеже:

17

Slewing table and its attachments assy weld ed

Заводской номер: Slewingtable Количество на модель: 1
Slewingtable
1
