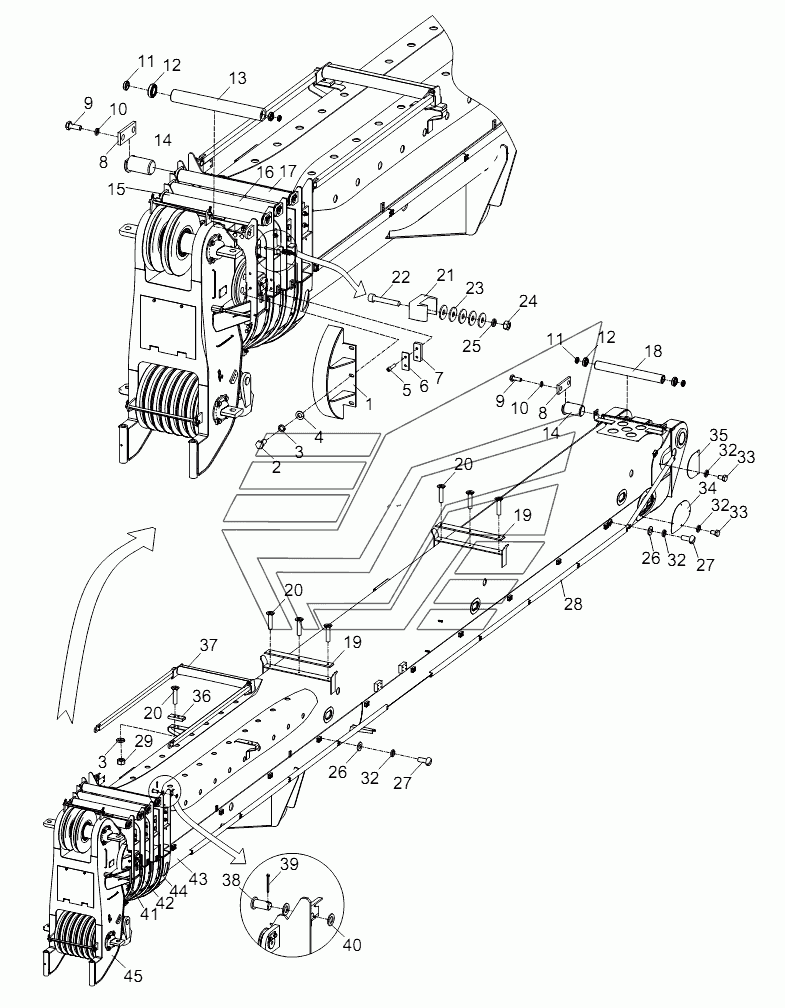

MAIN BOOM ASSY RT-100. Каталог 2013г.

ROOSTER SHEAVE INSTALLATION RT-100 ROPE GUIDE ASSY RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main boom assy

Заводской номер: 00756300100000000 Количество на модель: 1
00756300100000000
1
1

Номер детали на чертеже:

1

Pulley housing

Заводской номер: 00756300100200000 Количество на модель: 2
00756300100200000
2
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 1040000098 Количество на модель: 6
1040000098
6
3

Номер детали на чертеже:

3

Washer

Заводской номер: 1040300063 Количество на модель: 10
1040300063
10
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1040300066 Количество на модель: 6
1040300066
6
5

Номер детали на чертеже:

5

Screw

Заводской номер: 1040100028 Количество на модель: 8
1040100028
8
6

Номер детали на чертеже:

6

Adjusting pad

Заводской номер: 00756300100400001 Количество на модель: 2
00756300100400001
2
7

Номер детали на чертеже:

7

Pressure plate

Заводской номер: 00756300100001200 Количество на модель: 4
00756300100001200
4
8

Номер детали на чертеже:

8

Baffle 30

Заводской номер: 006340000013 Количество на модель: 10
006340000013
10
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 1040000109 Количество на модель: 20
1040000109
20
10

Номер детали на чертеже:

10

Washer

Заводской номер: 1040300062 Количество на модель: 20
1040300062
20
11

Номер детали на чертеже:

11

Spacer sleeve

Заводской номер: 00755900100001050 Количество на модель: 10
00755900100001050
10
12

Номер детали на чертеже:

12

Deep grooved ball bearing

Заводской номер: 1050200261 Количество на модель: 10
1050200261
10
13

Номер детали на чертеже:

13

Drum

Заводской номер: 00756300100001010 Количество на модель: 1
00756300100001010
1
14

Номер детали на чертеже:

14

Pin

Заводской номер: 00755900100001030 Количество на модель: 10
00755900100001030
10
15

Номер детали на чертеже:

15

Drum

Заводской номер: 00756300100001020 Количество на модель: 1
00756300100001020
1
16

Номер детали на чертеже:

16

Drum

Заводской номер: 00756300100001030 Количество на модель: 1
00756300100001030
1
17

Номер детали на чертеже:

17

Drum

Заводской номер: 00756300100001040 Количество на модель: 1
00756300100001040
1
18

Номер детали на чертеже:

18

Drum

Заводской номер: 00756300100001050 Количество на модель: 1
00756300100001050
1
19

Номер детали на чертеже:

19

Plate

Заводской номер: 00756300100001060 Количество на модель: 2
00756300100001060
2
20

Номер детали на чертеже:

20

Screw

Заводской номер: 1040100158 Количество на модель: 10
1040100158
10
21

Номер детали на чертеже:

21

Aligning block

Заводской номер: 00755900100001090 Количество на модель: 16
00755900100001090
16
22

Номер детали на чертеже:

22

Screw

Заводской номер: 1040100208 Количество на модель: 16
1040100208
16
23

Номер детали на чертеже:

23

Washer

Заводской номер: 1040300211 Количество на модель: 80
1040300211
80
24

Номер детали на чертеже:

24

Nut

Заводской номер: 1040200113 Количество на модель: 16
1040200113
16
25

Номер детали на чертеже:

25

Washer

Заводской номер: 1040300067 Количество на модель: 16
1040300067
16
26

Номер детали на чертеже:

26

Washer

Заводской номер: 1040300048 Количество на модель: 36
1040300048
36
27

Номер детали на чертеже:

27

Screw

Заводской номер: 1040100900 Количество на модель: 36
1040100900
36
28

Номер детали на чертеже:

28

Grooved plate

Заводской номер: 00755900100001101 Количество на модель: 9
00755900100001101
9
29

Номер детали на чертеже:

29

Nut

Заводской номер: 1040200192 Количество на модель: 4
1040200192
4
30

Номер детали на чертеже:

30

Guide pulley of cable

Заводской номер: 00755900100001170 Количество на модель: 1
00755900100001170
1
31

Номер детали на чертеже:

31

Bolt

Заводской номер: 1040000111 Количество на модель: 1
1040000111
1
32

Номер детали на чертеже:

32

Washer

Заводской номер: 1040300060 Количество на модель: 50
1040300060
50
33

Номер детали на чертеже:

33

Bolt

Заводской номер: 1040000855 Количество на модель: 14
1040000855
14
34

Номер детали на чертеже:

34

Plate

Заводской номер: 00756300100001070 Количество на модель: 2
00756300100001070
2
35

Номер детали на чертеже:

35

Plate

Заводской номер: 00756300100001080 Количество на модель: 2
00756300100001080
2
36

Номер детали на чертеже:

36

Pad

Заводской номер: 00755900100001181 Количество на модель: 2
00755900100001181
2
37

Номер детали на чертеже:

37

Rope guide assy

Заводской номер: 00756300100600000 Количество на модель: 1
00756300100600000
1
38

Номер детали на чертеже:

38

Pin

Заводской номер: 1040500057 Количество на модель: 2
1040500057
2
39

Номер детали на чертеже:

39

Washer

Заводской номер: 1040300106 Количество на модель: 4
1040300106
4
40

Номер детали на чертеже:

40

Pin

Заводской номер: 00755900100001190 Количество на модель: 2
00755900100001190
2
41

Номер детали на чертеже:

41

Telescopic boom section 3 assy

Заводской номер: Telescopicboom3 Количество на модель: 1
Telescopicboom3
1
42

Номер детали на чертеже:

42

Telescopic boom section 2 assy

Заводской номер: Telescopicboom2 Количество на модель: 1
Telescopicboom2
1
43

Номер детали на чертеже:

43

Basic boom assy

Заводской номер: Basicboom Количество на модель: 1
Basicboom
1
44

Номер детали на чертеже:

44

Telescopic boom section 1 assy

Заводской номер: Telescopicboom1 Количество на модель: 1
Telescopicboom1
1
45

Номер детали на чертеже:

45

Telescopic boom section 4 assy

Заводской номер: Telescopicboom4 Количество на модель: 1
Telescopicboom4
1
