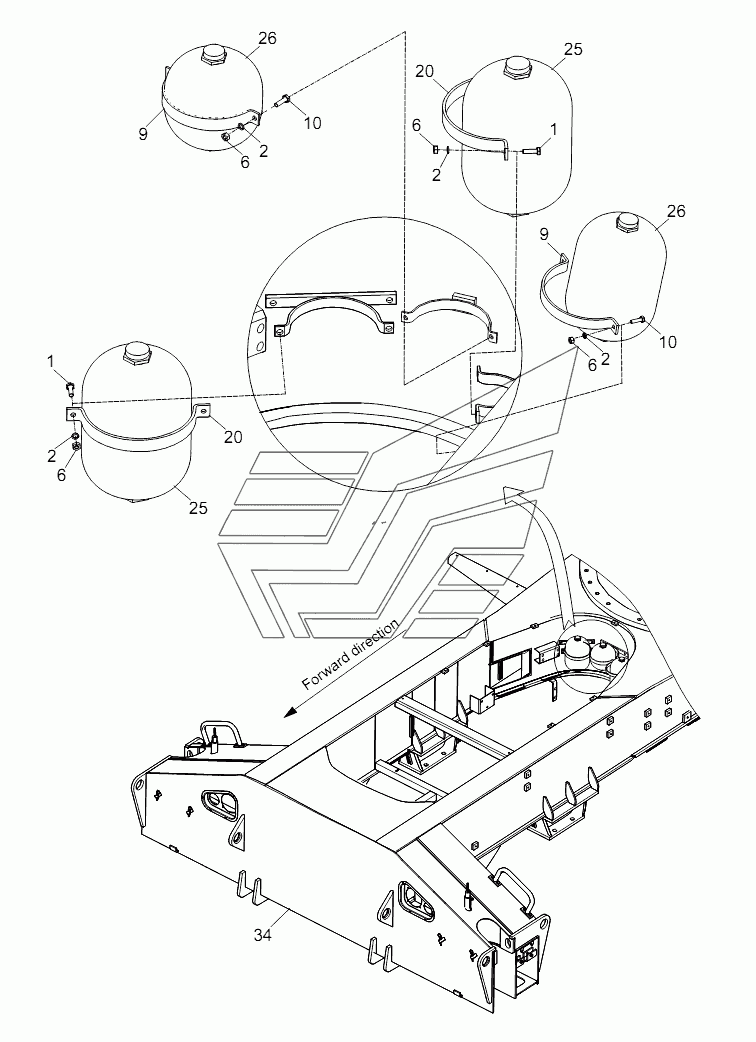

ACCUMULATOR INSTALLATION RT-100. Каталог 2013г.

BRAKE VALVE ASSY INSTALLATION RT-100 HIGH-PRESSURE OIL FILTER INSTALLATION RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Chassis frame valve installation

Заводской номер: 00756304810800000 Количество на модель: 1
00756304810800000
1
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 1040000109 Количество на модель: 4
1040000109
4
2

Номер детали на чертеже:

2

Washer

Заводской номер: 1040301509 Количество на модель: 8
1040301509
8
6

Номер детали на чертеже:

6

Nut

Заводской номер: 1040200810 Количество на модель: 8
1040200810
8
9

Номер детали на чертеже:

9

Clamp

Заводской номер: 00756114800801040 Количество на модель: 2
00756114800801040
2
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 1040000107 Количество на модель: 4
1040000107
4
11

Номер детали на чертеже:

11

Rubber pad

Заводской номер: 00755914801001020 Количество на модель: 1
00755914801001020
1
19

Номер детали на чертеже:

19

Rubber pad

Заводской номер: 00755914800801010 Количество на модель: 1
00755914800801010
1
20

Номер детали на чертеже:

20

Clamp

Заводской номер: 00756304800801010 Количество на модель: 2
00756304800801010
2
25

Номер детали на чертеже:

25

Accumulator

Заводской номер: 1010800064 Количество на модель: 2
1010800064
2
26

Номер детали на чертеже:

26

Accumulator

Заводской номер: 1010800065 Количество на модель: 2
1010800065
2
34

Номер детали на чертеже:

34

Chassis attachments welded

Заводской номер: Chassisattachments Количество на модель: 1
Chassisattachments
1
