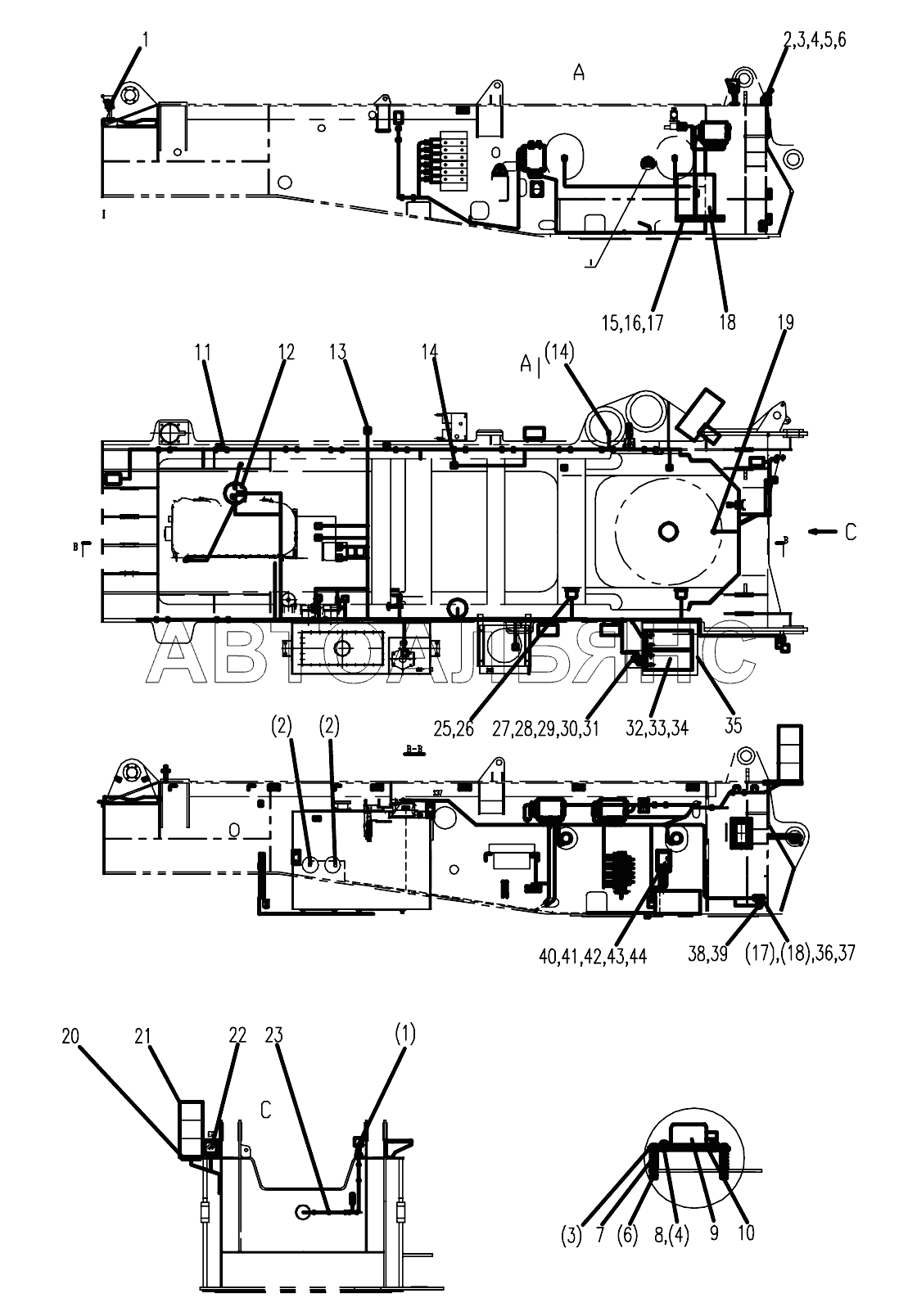

SLEWING TABLE ELECTRICS D00663406340000000Y QUY260CR-32Y

PIVOT SECTION BOLTING CYLINDER D00663305300000000Y QUY260CR-32Y ACCUMULATOR CYLINDER ASSEMBLY D00663403101000000Y QUY260CR-32Y

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Camera installation diagram

Заводской номер: 00663006320600002 Количество на модель: 2
00663006320600002
2
2

Номер детали на чертеже:

2

Limit switch

Заводской номер: 1020500141 Количество на модель: 1
1020500141
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 1040000219 Количество на модель: 12
1040000219
12
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1040300048 Количество на модель: 24
1040300048
24
5

Номер детали на чертеже:

5

Washer

Заводской номер: 1040300060 Количество на модель: 12
1040300060
12
6

Номер детали на чертеже:

6

Nut

Заводской номер: 1040200107 Количество на модель: 12
1040200107
12
7

Номер детали на чертеже:

7

Spring

Заводской номер: 00663006320001030 Количество на модель: 3
00663006320001030
3
8

Номер детали на чертеже:

8

Screw

Заводской номер: 1040100057 Количество на модель: 5
1040100057
5
9

Номер детали на чертеже:

9

Inclination sensor

Заводской номер: 1021400015 Количество на модель: 1
1021400015
1
10

Номер детали на чертеже:

10

Plate

Заводской номер: 00663006320001020 Количество на модель: 1
00663006320001020
1
11

Номер детали на чертеже:

11

Wire harness of slewing table

Заводской номер: 00663406340200002 Количество на модель: 1
00663406340200002
1
12

Номер детали на чертеже:

12

Slewing table components wiring diagram

Заводской номер: 00663406340600000 Количество на модель: 1
00663406340600000
1
13

Номер детали на чертеже:

13

Fuel level sensor

Заводской номер: 1021400248 Количество на модель: 1
1021400248
1
14

Номер детали на чертеже:

14

Pressure sensor

Заводской номер: 1021400049 Количество на модель: 3
1021400049
3
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 1040000018 Количество на модель: 4
1040000018
4
16

Номер детали на чертеже:

16

Washer

Заводской номер: 1040300066 Количество на модель: 16
1040300066
16
17

Номер детали на чертеже:

17

Washer

Заводской номер: 1040300063 Количество на модель: 16
1040300063
16
18

Номер детали на чертеже:

18

Electrical control box assy for slewing table

Заводской номер: 00663406340400001 Количество на модель: 1
00663406340400001
1
19

Номер детали на чертеже:

19

Proximity switch

Заводской номер: 1020500588 Количество на модель: 1
1020500588
1
20

Номер детали на чертеже:

20

Tricolor light support

Заводской номер: 00663400500001140 Количество на модель: 1
00663400500001140
1
21

Номер детали на чертеже:

21

LED acoustic signal light

Заводской номер: 1020400086 Количество на модель: 1
1020400086
1
22

Номер детали на чертеже:

22

Acoustic alarm

Заводской номер: 1020400057 Количество на модель: 1
1020400057
1
23

Номер детали на чертеже:

23

Nylon strap

Заводской номер: 1990200005 Количество на модель: 50
1990200005
50
24

Номер детали на чертеже:

24

Limit switch

Заводской номер: 1020500089 Количество на модель: 2
1020500089
2
25

Номер детали на чертеже:

25

Overlowering switch

Заводской номер: 1020500136 Количество на модель: 2
1020500136
2
26

Номер детали на чертеже:

26

Screw

Заводской номер: 1040100004 Количество на модель: 6
1040100004
6
27

Номер детали на чертеже:

27

Main power switch

Заводской номер: 1029900085 Количество на модель: 1
1029900085
1
28

Номер детали на чертеже:

28

Bolt

Заводской номер: 1040000132 Количество на модель: 4
1040000132
4
29

Номер детали на чертеже:

29

Washer

Заводской номер: 1040300067 Количество на модель: 4
1040300067
4
30

Номер детали на чертеже:

30

Washer

Заводской номер: 1040300061 Количество на модель: 4
1040300061
4
31

Номер детали на чертеже:

31

Nut

Заводской номер: 1040200113 Количество на модель: 4
1040200113
4
32

Номер детали на чертеже:

32

Lead-acid battery

Заводской номер: 1020900004 Количество на модель: 2
1020900004
2
33

Номер детали на чертеже:

33

Positive pole of battery terminal

Заводской номер: 1020600086 Количество на модель: 4
1020600086
4
34

Номер детали на чертеже:

34

Negative pole of battery terminal

Заводской номер: 1020600087 Количество на модель: 2
1020600087
2
35

Номер детали на чертеже:

35

Battery support assy

Заводской номер: 1020900005 Количество на модель: 1
1020900005
1
36

Номер детали на чертеже:

36

Basin electric horn

Заводской номер: 1029900063 Количество на модель: 1
1029900063
1
37

Номер детали на чертеже:

37

Bolt

Заводской номер: 1040000288 Количество на модель: 4
1040000288
4
38

Номер детали на чертеже:

38

Alarm

Заводской номер: 1020400228 Количество на модель: 1
1020400228
1
39

Номер детали на чертеже:

39

Screw

Заводской номер: 1040100063 Количество на модель: 36
1040100063
36
40

Номер детали на чертеже:

40

Battery master switch

Заводской номер: 1020500654 Количество на модель: 1
1020500654
1
41

Номер детали на чертеже:

41

Bolt

Заводской номер: 1040000109 Количество на модель: 8
1040000109
8
42

Номер детали на чертеже:

42

Washer

Заводской номер: 1040300062 Количество на модель: 16
1040300062
16
43

Номер детали на чертеже:

43

Washer

Заводской номер: 1040300051 Количество на модель: 8
1040300051
8
44

Номер детали на чертеже:

44

Nut

Заводской номер: 1040200111 Количество на модель: 6
1040200111
6
45

Номер детали на чертеже:

45

Pressure sensor

Заводской номер: 1021400292 Количество на модель: 1
1021400292
1
46

Номер детали на чертеже:

46

Nylon strap

Заводской номер: 1990200004 Количество на модель: 50
1990200004
50
47

Номер детали на чертеже:

47

Nylon strap

Заводской номер: 1990200007 Количество на модель: 50
1990200007
50
48

Номер детали на чертеже:

48

Corrugated pipe

Заводской номер: 1020700450 Количество на модель: 1
1020700450
1
