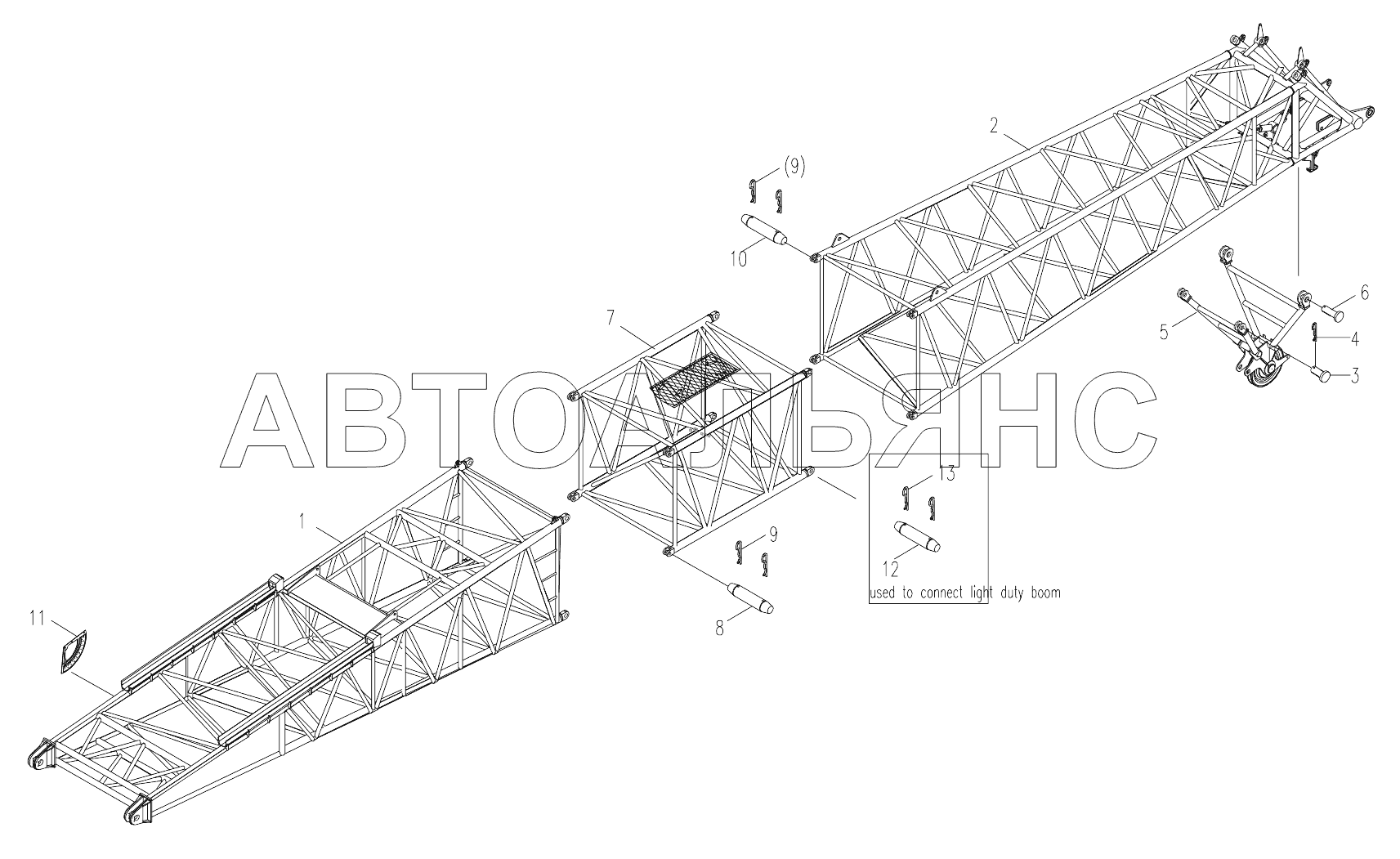

MAIN BOOM ASSY. D00663400120000000Y QUY260CR-32Y

QUY260CR CRAWLER CRANE D00663400002000000Y QUY260CR-32Y MAIN BOOM HEAD ASSY. D00663400120400000Y QUY260CR-32Y

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Main boom pivot section

Заводской номер: 00663400120200000 Количество на модель: 1
00663400120200000
1
2

Номер детали на чертеже:

2

Main boom head assy

Заводской номер: 00663400120400000 Количество на модель: 1
00663400120400000
1
3

Номер детали на чертеже:

3

Pin spindle

Заводской номер: 00663300100001151 Количество на модель: 2
00663300100001151
2
4

Номер детали на чертеже:

4

Retaining spring

Заводской номер: 00663300100001140 Количество на модель: 4
00663300100001140
4
5

Номер детали на чертеже:

5

Tip boom assy

Заводской номер: 00663400100800001 Количество на модель: 1
00663400100800001
1
6

Номер детали на чертеже:

6

Pin spindle

Заводской номер: 00663300200001030 Количество на модель: 2
00663300200001030
2
7

Номер детали на чертеже:

7

3 main boom intermediate section

Заводской номер: 00663400101000000 Количество на модель: 1
00663400101000000
1
8

Номер детали на чертеже:

8

6m main boom intermediate section

Заводской номер: 00663400101200000 Количество на модель: 1
00663400101200000
1
9

Номер детали на чертеже:

9

9m main boom intermediate section

Заводской номер: 00663400101400000 Количество на модель: 6
00663400101400000
6
10

Номер детали на чертеже:

10

4m reducing section

Заводской номер: 00663400101600001 Количество на модель: 1
00663400101600001
1
11

Номер детали на чертеже:

11

Pin spindle

Заводской номер: 00663300100001082 Количество на модель: 34
00663300100001082
34
12

Номер детали на чертеже:

12

Retaining pin

Заводской номер: 00663300100001230 Количество на модель: 72
00663300100001230
72
13

Номер детали на чертеже:

13

Pin spindle

Заводской номер: 00663300100001132 Количество на модель: 2
00663300100001132
2
14

Номер детали на чертеже:

14

Angle indicator

Заводской номер: 00663300102200000 Количество на модель: 1
00663300102200000
1
15

Номер детали на чертеже:

15

Pin spindle

Заводской номер: 00663400100001040 Количество на модель: 4
00663400100001040
4
16

Номер детали на чертеже:

16

Retaining pin

Заводской номер: 00663604100001050 Количество на модель: 8
00663604100001050
8
17

Номер детали на чертеже:

17

Main boom pivot section attachments assembly

Заводской номер: 00663400102400001 Количество на модель: 1
00663400102400001
1
17

Номер детали на чертеже:

17

Main boom pivot section attachments assembly

Заводской номер: 00663400112400001 Количество на модель: 1
00663400112400001
1
18

Номер детали на чертеже:

18

main boom head attachments assembly

Заводской номер: 00663400102600000 Количество на модель: 1
00663400102600000
1
19

Номер детали на чертеже:

19

3m main boom intermediate section attachments assembly

Заводской номер: 00663400101800000 Количество на модель: 1
00663400101800000
1
20

Номер детали на чертеже:

20

6m main boom intermediate section attachments assembly

Заводской номер: 00663400102000000 Количество на модель: 1
00663400102000000
1
21

Номер детали на чертеже:

21

9m main boom intermediate section attachments assembly

Заводской номер: 00663400102200000 Количество на модель: 6
00663400102200000
6
22

Номер детали на чертеже:

22

4m reducing section attachments assembly

Заводской номер: 00663400102800000 Количество на модель: 1
00663400102800000
1
QUY260CR CRAWLER CRANE D00663400002000000Y QUY260CR-32Y MAIN BOOM HEAD ASSY. D00663400120400000Y QUY260CR-32Y
