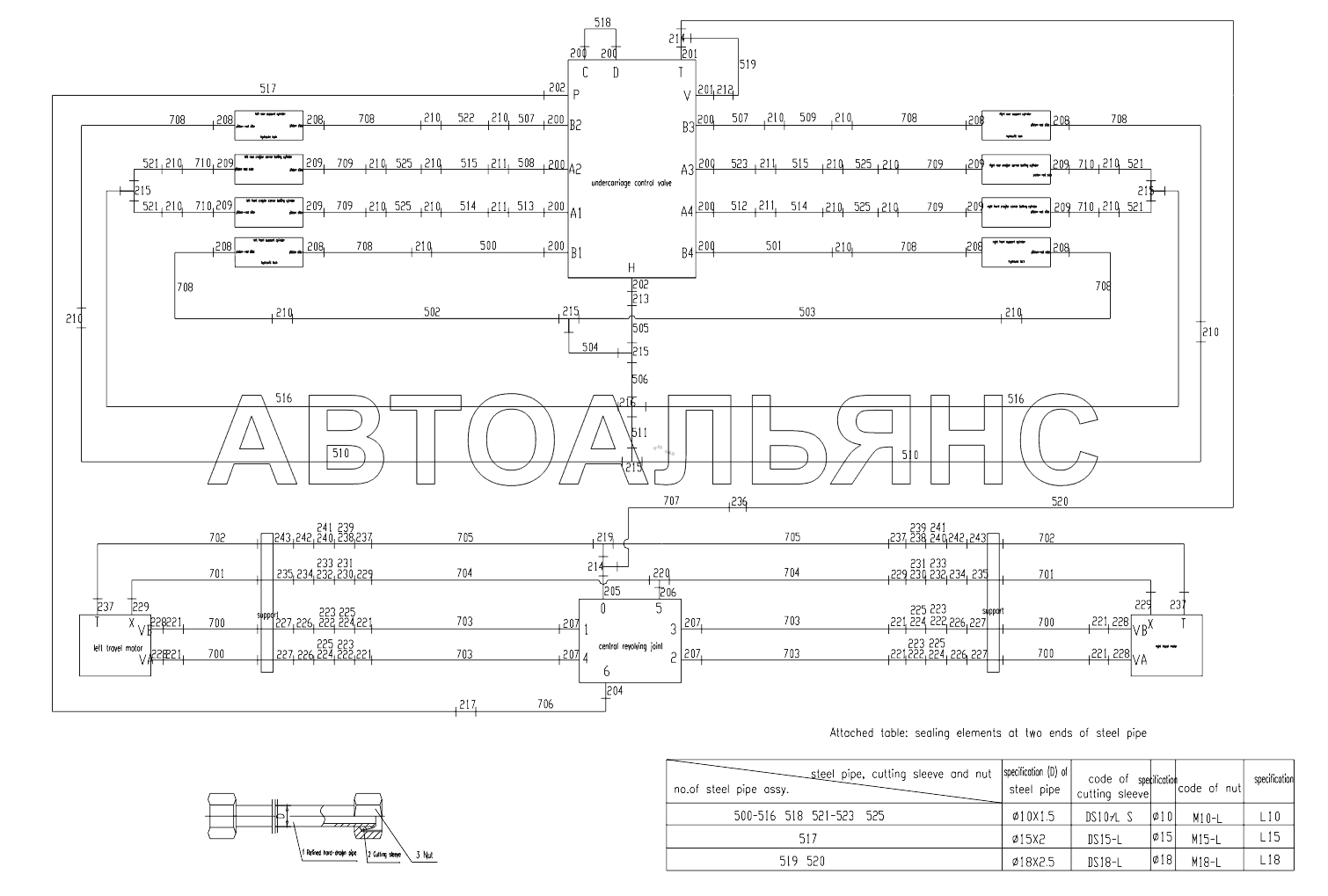

  6. PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663401700000002Y

PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663401700000002Y QUY260CR-32Y

CRAWLER CARRIER ASSEMBLY D00663409600000000Y QUY260CR-32Y OPERATOR’S CAB-1 D1130000067Y QUY260CR-32Y

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
200

Номер детали на чертеже:

200

Fitting

Заводской номер: 1140100692 Количество на модель: 10
1140100692
10
201

Номер детали на чертеже:

201

Fitting

Заводской номер: 1140100591 Количество на модель: 4
1140100591
4
204

Номер детали на чертеже:

204

Fitting

Заводской номер: 1140100592 Количество на модель: 1
1140100592
1
205

Номер детали на чертеже:

205

Fitting XA18-L/R3/4"/WD

Заводской номер: 1140100622 Количество на модель: 1
1140100622
1
206

Номер детали на чертеже:

206

Fitting XA10-L/M18x1.5/WD

Заводской номер: 1140100648 Количество на модель: 1
1140100648
1
207

Номер детали на чертеже:

207

Flange assembly

Заводской номер: 1140100862 Количество на модель: 4
1140100862
4
208

Номер детали на чертеже:

208

Articulated fitting

Заводской номер: 1140100074 Количество на модель: 8
1140100074
8
209

Номер детали на чертеже:

209

Pipe fitting

Заводской номер: 1140101058 Количество на модель: 8
1140101058
8
210

Номер детали на чертеже:

210

Fitting

Заводской номер: 1140100596 Количество на модель: 22
1140100596
22
211

Номер детали на чертеже:

211

Fitting

Заводской номер: 1140100583 Количество на модель: 4
1140100583
4
212

Номер детали на чертеже:

212

Fitting

Заводской номер: 1140100633 Количество на модель: 1
1140100633
1
213

Номер детали на чертеже:

213

Fitting

Заводской номер: 1140100541 Количество на модель: 1
1140100541
1
214

Номер детали на чертеже:

214

Fitting

Заводской номер: 1140100425 Количество на модель: 2
1140100425
2
215

Номер детали на чертеже:

215

Fitting

Заводской номер: 1140100526 Количество на модель: 5
1140100526
5
216

Номер детали на чертеже:

216

Fitting

Заводской номер: 1140100646 Количество на модель: 1
1140100646
1
217

Номер детали на чертеже:

217

Fitting

Заводской номер: 1140100352 Количество на модель: 1
1140100352
1
219

Номер детали на чертеже:

219

Fitting

Заводской номер: 1140100428 Количество на модель: 1
1140100428
1
220

Номер детали на чертеже:

220

Fitting

Заводской номер: 1140100283 Количество на модель: 1
1140100283
1
221

Номер детали на чертеже:

221

Fitting

Заводской номер: 1140100571 Количество на модель: 8
1140100571
8
222

Номер детали на чертеже:

222

Quick-release coupling

Заводской номер: 1140101263 Количество на модель: 4
1140101263
4
223

Номер детали на чертеже:

223

Dust cap

Заводской номер: 1081200009 Количество на модель: 4
1081200009
4
224

Номер детали на чертеже:

224

Quick-release coupling

Заводской номер: 1140101264 Количество на модель: 4
1140101264
4
225

Номер детали на чертеже:

225

Dust cap

Заводской номер: 1081200007 Количество на модель: 4
1081200007
4
226

Номер детали на чертеже:

226

Fitting

Заводской номер: 1140100187 Количество на модель: 4
1140100187
4
227

Номер детали на чертеже:

227

Fitting

Заводской номер: 1140100625 Количество на модель: 4
1140100625
4
228

Номер детали на чертеже:

228

Fitting

Заводской номер: 1140100719 Количество на модель: 4
1140100719
4
229

Номер детали на чертеже:

229

Fitting

Заводской номер: 1140100572 Количество на модель: 4
1140100572
4
230

Номер детали на чертеже:

230

Quick-release coupling

Заводской номер: 1140101253 Количество на модель: 2
1140101253
2
231

Номер детали на чертеже:

231

Dust cap TMV14S

Заводской номер: 1081200008 Количество на модель: 2
1081200008
2
232

Номер детали на чертеже:

232

Quick-release coupling

Заводской номер: 1140101254 Количество на модель: 2
1140101254
2
233

Номер детали на чертеже:

233

Dust cap TFV14S

Заводской номер: 1081200004 Количество на модель: 2
1081200004
2
234

Номер детали на чертеже:

234

Fitting

Заводской номер: 1140100158 Количество на модель: 2
1140100158
2
235

Номер детали на чертеже:

235

Fitting

Заводской номер: 1140100525 Количество на модель: 2
1140100525
2
236

Номер детали на чертеже:

236

Fitting

Заводской номер: 1140100623 Количество на модель: 1
1140100623
1
237

Номер детали на чертеже:

237

Fitting

Заводской номер: 1140100620 Количество на модель: 4
1140100620
4
238

Номер детали на чертеже:

238

Quick-release coupling

Заводской номер: 1140101855 Количество на модель: 2
1140101855
2
239

Номер детали на чертеже:

239

Dust wrapper

Заводской номер: 1081200160 Количество на модель: 2
1081200160
2
240

Номер детали на чертеже:

240

Quick-release coupling

Заводской номер: 1140101854 Количество на модель: 2
1140101854
2
241

Номер детали на чертеже:

241

Dust wrapper

Заводской номер: 1081200159 Количество на модель: 2
1081200159
2
242

Номер детали на чертеже:

242

Fitting

Заводской номер: 1140100626 Количество на модель: 2
1140100626
2
243

Номер детали на чертеже:

243

Fitting

Заводской номер: 1140100624 Количество на модель: 2
1140100624
2
450

Номер детали на чертеже:

450

Pipe clamp

Заводской номер: 1990200043 Количество на модель: 16
1990200043
16
500

Номер детали на чертеже:

500

Steel pipe assy

Заводской номер: 00663401705000002 Количество на модель: 1
00663401705000002
1
501

Номер детали на чертеже:

501

Steel pipe assy

Заводской номер: 00663401705010002 Количество на модель: 1
00663401705010002
1
502

Номер детали на чертеже:

502

Steel pipe assy

Заводской номер: 00663401705020002 Количество на модель: 1
00663401705020002
1
503

Номер детали на чертеже:

503

Steel pipe assy

Заводской номер: 00663401705030002 Количество на модель: 1
00663401705030002
1
504

Номер детали на чертеже:

504

Steel pipe assy

Заводской номер: 00663401705040002 Количество на модель: 1
00663401705040002
1
505

Номер детали на чертеже:

505

Steel pipe assy

Заводской номер: 00663401705050002 Количество на модель: 1
00663401705050002
1
506

Номер детали на чертеже:

506

Steel pipe assy

Заводской номер: 00663401705060002 Количество на модель: 1
00663401705060002
1
507

Номер детали на чертеже:

507

Steel pipe assy

Заводской номер: 00663401705070002 Количество на модель: 2
00663401705070002
2
508

Номер детали на чертеже:

508

Steel pipe assy

Заводской номер: 00663401705080002 Количество на модель: 1
00663401705080002
1
509

Номер детали на чертеже:

509

Steel pipe assy

Заводской номер: 00663401705090002 Количество на модель: 1
00663401705090002
1
510

Номер детали на чертеже:

510

Steel pipe assy

Заводской номер: 00663401705100002 Количество на модель: 2
00663401705100002
2
511

Номер детали на чертеже:

511

Steel pipe assy

Заводской номер: 00663401705110002 Количество на модель: 1
00663401705110002
1
512

Номер детали на чертеже:

512

Steel pipe assy

Заводской номер: 00663401705120002 Количество на модель: 1
00663401705120002
1
513

Номер детали на чертеже:

513

Steel pipe assy

Заводской номер: 00663401705130002 Количество на модель: 1
00663401705130002
1
514

Номер детали на чертеже:

514

Steel pipe assy

Заводской номер: 00663401705140002 Количество на модель: 2
00663401705140002
2
515

Номер детали на чертеже:

515

Steel pipe assy

Заводской номер: 00663401705150002 Количество на модель: 2
00663401705150002
2
516

Номер детали на чертеже:

516

Steel pipe assy

Заводской номер: 00663401705160002 Количество на модель: 2
00663401705160002
2
517

Номер детали на чертеже:

517

Steel pipe assy

Заводской номер: 00663401705170002 Количество на модель: 1
00663401705170002
1
518

Номер детали на чертеже:

518

Steel pipe assy

Заводской номер: 00663401705180002 Количество на модель: 1
00663401705180002
1
519

Номер детали на чертеже:

519

Steel pipe assy

Заводской номер: 00663401705190002 Количество на модель: 1
00663401705190002
1
520

Номер детали на чертеже:

520

Steel pipe assy

Заводской номер: 00663401705200002 Количество на модель: 1
00663401705200002
1
521

Номер детали на чертеже:

521

Steel pipe assy

Заводской номер: 00663401705210002 Количество на модель: 4
00663401705210002
4
522

Номер детали на чертеже:

522

Steel pipe assy

Заводской номер: 00663401705220002 Количество на модель: 1
00663401705220002
1
523

Номер детали на чертеже:

523

Steel pipe assy

Заводской номер: 00663401705230002 Количество на модель: 1
00663401705230002
1
525

Номер детали на чертеже:

525

Steel pipe assy

Заводской номер: 00663401705250002 Количество на модель: 4
00663401705250002
4
700

Номер детали на чертеже:

700

Rubber hose assy

Заводской номер: 1140203589 Количество на модель: 4
1140203589
4
701

Номер детали на чертеже:

701

Rubber hose assy

Заводской номер: 1140202938 Количество на модель: 2
1140202938
2
702

Номер детали на чертеже:

702

Rubber hose assy

Заводской номер: 1140202939 Количество на модель: 2
1140202939
2
703

Номер детали на чертеже:

703

Rubber hose assy

Заводской номер: 1140203935 Количество на модель: 4
1140203935
4
704

Номер детали на чертеже:

704

Rubber hose assy

Заводской номер: 1140203582 Количество на модель: 2
1140203582
2
705

Номер детали на чертеже:

705

Rubber hose assy

Заводской номер: 1140201754 Количество на модель: 2
1140201754
2
706

Номер детали на чертеже:

706

Hose assy

Заводской номер: 1140202941 Количество на модель: 1
1140202941
1
707

Номер детали на чертеже:

707

Rubber hose assy

Заводской номер: 1140202099 Количество на модель: 1
1140202099
1
708

Номер детали на чертеже:

708

Rubber hose assy

Заводской номер: 1140201752 Количество на модель: 8
1140201752
8
709

Номер детали на чертеже:

709

Rubber hose assy

Заводской номер: 1140202573 Количество на модель: 4
1140202573
4
710

Номер детали на чертеже:

710

Hose assy

Заводской номер: 1140201472 Количество на модель: 4
1140201472
4
