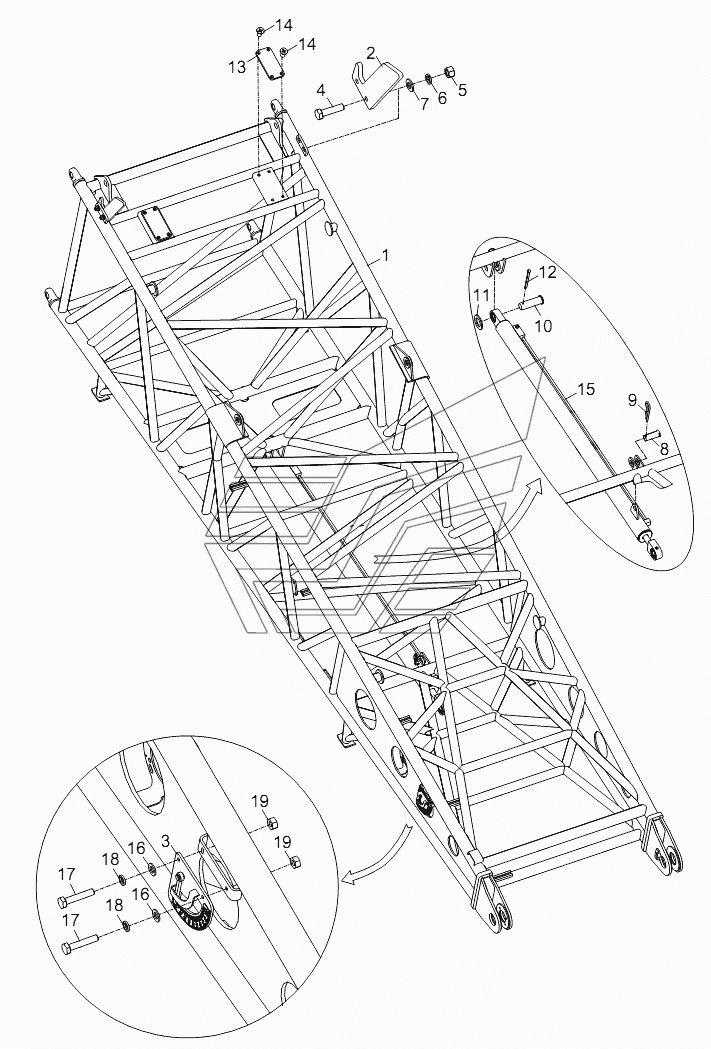

MAIN BOOM PIVOT SECTION ASSY. D00663110100400000Y ZCC1100H. Каталог 2014г.

MAIN BOOM ASSY. D00663110100000000Y ZCC1100H MAIN BOOM PIVOT SECTION WELDED D00663110100410000Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main boom pivot section assy

Заводской номер: 00663110100400000 Количество на модель:
00663110100400000
1

Номер детали на чертеже:

1

Main boom pivot section welded

Заводской номер: 00663110100410000 Количество на модель: 1
00663110100410000
1
2

Номер детали на чертеже:

2

Guide board

Заводской номер: 00663110100401010 Количество на модель: 2
00663110100401010
2
3

Номер детали на чертеже:

3

Angle indicator

Заводской номер: 00660300101600000 Количество на модель: 1
00660300101600000
1
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 1040000095 Количество на модель: 4
1040000095
4
5

Номер детали на чертеже:

5

Nut

Заводской номер: 1040200110 Количество на модель: 4
1040200110
4
6

Номер детали на чертеже:

6

Washer

Заводской номер: 1040300065 Количество на модель: 4
1040300065
4
7

Номер детали на чертеже:

7

Washer

Заводской номер: 1040300052 Количество на модель: 4
1040300052
4
8

Номер детали на чертеже:

8

Pin spindle

Заводской номер: 1040500358 Количество на модель: 1
1040500358
1
9

Номер детали на чертеже:

9

Spring-loaded pin

Заводской номер: 006340000029 Количество на модель: 1
006340000029
1
10

Номер детали на чертеже:

10

Pin spindle

Заводской номер: 00663110100401030 Количество на модель: 1
00663110100401030
1
11

Номер детали на чертеже:

11

Round retaining plate

Заводской номер: 00660510100001020 Количество на модель: 1
00660510100001020
1
12

Номер детали на чертеже:

12

Pin

Заводской номер: 1040500173 Количество на модель: 1
1040500173
1
13

Номер детали на чертеже:

13

Nylon plate

Заводской номер: 00663110100401020 Количество на модель: 2
00663110100401020
2
14

Номер детали на чертеже:

14

Screw

Заводской номер: 1040100485 Количество на модель: 8
1040100485
8
15

Номер детали на чертеже:

15

Mounting cylinder

Заводской номер: 00663118401800000 Количество на модель: 1
00663118401800000
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: 1040300066 Количество на модель: 2
1040300066
2
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 1040000077 Количество на модель: 2
1040000077
2
18

Номер детали на чертеже:

18

Washer

Заводской номер: 1040300063 Количество на модель: 2
1040300063
2
19

Номер детали на чертеже:

19

Nut

Заводской номер: 1040200192 Количество на модель: 2
1040200192
2
MAIN BOOM ASSY. D00663110100000000Y ZCC1100H MAIN BOOM PIVOT SECTION WELDED D00663110100410000Y ZCC1100H
