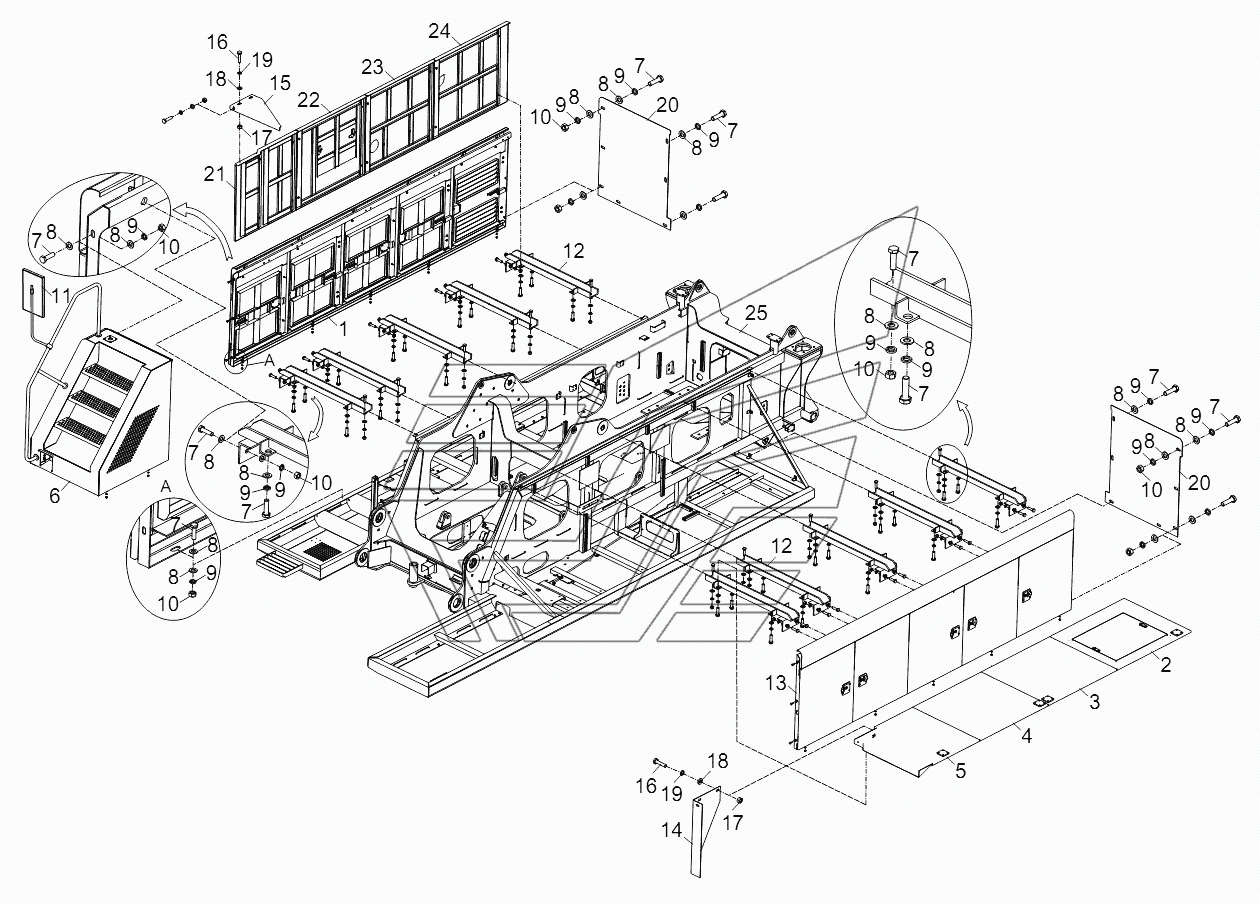

BOARDING INSATLLATION D00663110510200000Y ZCC1100H. Каталог 2014г.

MOVEABLE PULLEY ASSY. ON A-FRAME D00663031800200000Y ZCC1100H LEFT HOOD D00663110510210000Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Boarding insatllation

Заводской номер: 00663110510200000 Количество на модель:
00663110510200000
1

Номер детали на чертеже:

1

Right hood

Заводской номер: 00663110510220000 Количество на модель: 1
00663110510220000
1
2

Номер детали на чертеже:

2

Platform

Заводской номер: 00663110510240000 Количество на модель: 1
00663110510240000
1
3

Номер детали на чертеже:

3

Platform

Заводской номер: 00663110510250000 Количество на модель: 1
00663110510250000
1
4

Номер детали на чертеже:

4

Platform

Заводской номер: 00663110510260000 Количество на модель: 1
00663110510260000
1
5

Номер детали на чертеже:

5

Platform

Заводской номер: 00663110510270000 Количество на модель: 1
00663110510270000
1
6

Номер детали на чертеже:

6

Front section of right hood

Заводской номер: 00663110510230000 Количество на модель: 1
00663110510230000
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 1040000122 Количество на модель: 103
1040000122
103
8

Номер детали на чертеже:

8

Washer

Заводской номер: 1040300061 Количество на модель: 166
1040300061
166
9

Номер детали на чертеже:

9

Washer

Заводской номер: 1040300067 Количество на модель: 103
1040300067
103
10

Номер детали на чертеже:

10

Nut

Заводской номер: 1040200113 Количество на модель: 62
1040200113
62
11

Номер детали на чертеже:

11

Reflector

Заводской номер: 1139900416 Количество на модель: 1
1139900416
1
12

Номер детали на чертеже:

12

Support

Заводской номер: 00663110510320000 Количество на модель: 10
00663110510320000
10
13

Номер детали на чертеже:

13

Left hood

Заводской номер: 00663110510210000 Количество на модель: 1
00663110510210000
1
14

Номер детали на чертеже:

14

Plate

Заводской номер: 00663110510201020 Количество на модель: 1
00663110510201020
1
15

Номер детали на чертеже:

15

Plate

Заводской номер: 00663110510201030 Количество на модель: 1
00663110510201030
1
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 1040000076 Количество на модель: 6
1040000076
6
17

Номер детали на чертеже:

17

Nut

Заводской номер: 1040200111 Количество на модель: 6
1040200111
6
18

Номер детали на чертеже:

18

Washer

Заводской номер: 1040300051 Количество на модель: 6
1040300051
6
19

Номер детали на чертеже:

19

Washer

Заводской номер: 1040300062 Количество на модель: 6
1040300062
6
20

Номер детали на чертеже:

20

Rear seal plate

Заводской номер: 00663110510201010 Количество на модель: 2
00663110510201010
2
21

Номер детали на чертеже:

21

Platform

Заводской номер: 00663110510310000 Количество на модель: 1
00663110510310000
1
22

Номер детали на чертеже:

22

Platform

Заводской номер: 00663110510300000 Количество на модель: 1
00663110510300000
1
23

Номер детали на чертеже:

23

Platform

Заводской номер: 00663110510290000 Количество на модель: 1
00663110510290000
1
24

Номер детали на чертеже:

24

Platform

Заводской номер: 00663110510280000 Количество на модель: 1
00663110510280000
1
25

Номер детали на чертеже:

25

Slewing table attachments welded

Заводской номер: 00663110400000000 Количество на модель: 1
00663110400000000
1
