ROPE SUPPORT INSTALLATION OF SLEWING TABLE FRONT SECTION D00663114701600000Y ZCC1100H. Каталог 2014г.

FIXING DEVICE FOR SLEWING TABLE D00663114700200000Y ZCC1100H ROPE SUPPORT INSTALLATION OF SLEWING TABLE REAR SECTION D00663114701000000Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

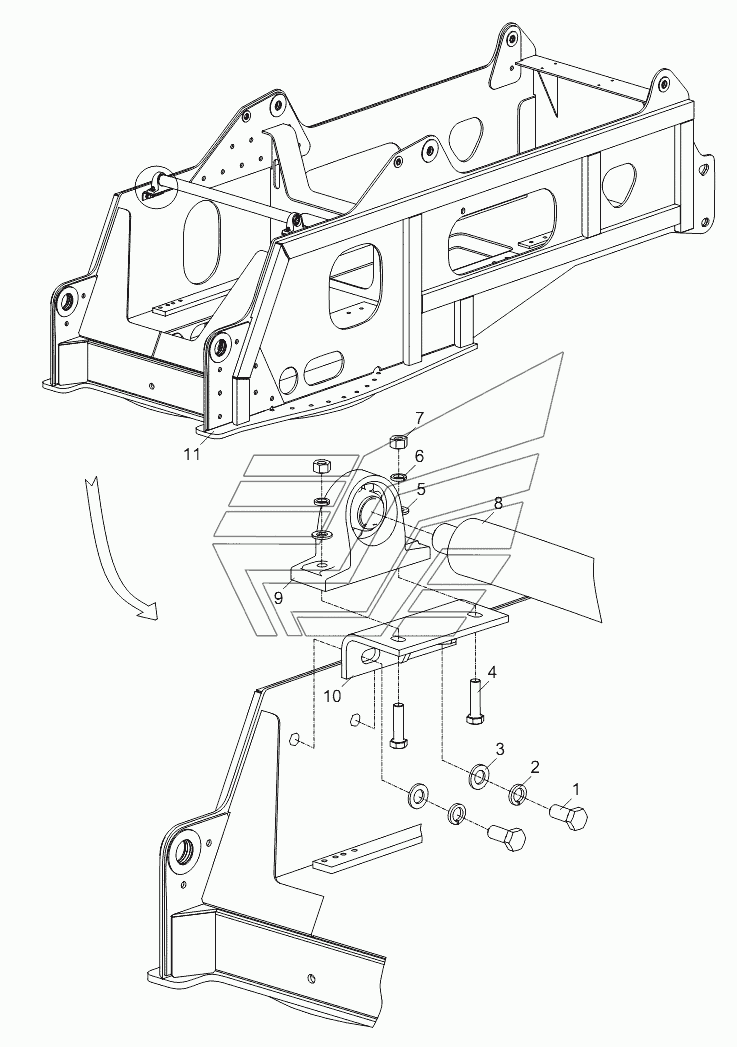

Rope support installation of slewing table f ront section

Заводской номер: 00663114701600000 Количество на модель:
00663114701600000
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 1040000016 Количество на модель: 4
1040000016
4
2

Номер детали на чертеже:

2

Washer

Заводской номер: 1040300065 Количество на модель: 4
1040300065
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: 1040300052 Количество на модель: 4
1040300052
4
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 1040000169 Количество на модель: 4
1040000169
4
5

Номер детали на чертеже:

5

Washer

Заводской номер: 1040300041 Количество на модель: 4
1040300041
4
6

Номер детали на чертеже:

6

Washer

Заводской номер: 1040300054 Количество на модель: 4
1040300054
4
7

Номер детали на чертеже:

7

Nut

Заводской номер: 1040200096 Количество на модель: 4
1040200096
4
8

Номер детали на чертеже:

8

Carrier roller

Заводской номер: 00663300102010000 Количество на модель: 1
00663300102010000
1
9

Номер детали на чертеже:

9

Bearing

Заводской номер: 1050200136 Количество на модель: 2
1050200136
2
10

Номер детали на чертеже:

10

Support

Заводской номер: 00663114701610000 Количество на модель: 2
00663114701610000
2
11

Номер детали на чертеже:

11

Slewing table and its attachments assy weld ed

Заводской номер: Slewingtable Количество на модель: 1
Slewingtable
1
