ZCC1100HCL CRAWLER CRANE D00663110000000000Z ZCC1100H. Каталог 2014г.

ZCC1100HCL CRAWLER CRANE D00663110000000000Z ZCC1100H MAIN BOOM ASSY. D00663110100000000Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

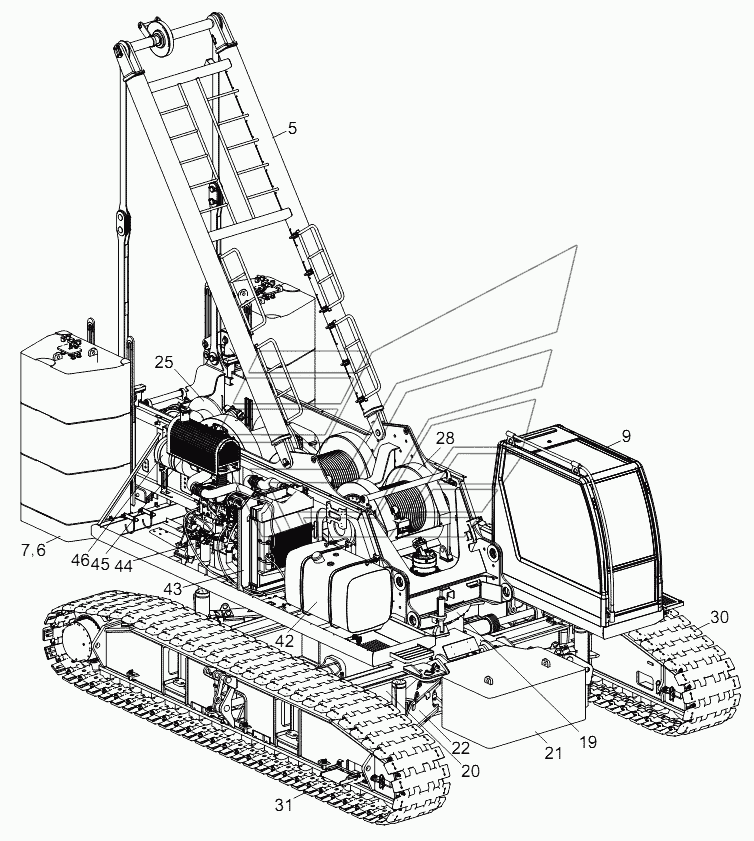

ZCC1100HCL crawler crane

Заводской номер: 00663110000000000 Количество на модель:
00663110000000000
5

Номер детали на чертеже:

5

A-frame assy

Заводской номер: 00663111800000000 Количество на модель: 1
00663111800000000
1
6

Номер детали на чертеже:

6

Rear counterweight

Заводской номер: 00663110600000000 Количество на модель: 1
00663110600000000
1
7

Номер детали на чертеже:

7

Counterweight assembly

Заводской номер: 00663114900000000 Количество на модель: 1
00663114900000000
1
9

Номер детали на чертеже:

9

Operator’s cab assembly

Заводской номер: 00663110700000000 Количество на модель: 1
00663110700000000
1
18

Номер детали на чертеже:

18

Counterweight lifting cylinder

Заводской номер: 00663118403700000 Количество на модель: 2
00663118403700000
2
19

Номер детали на чертеже:

19

Slewing ring assembly

Заводской номер: 00663024500000000 Количество на модель: 1
00663024500000000
1
20

Номер детали на чертеже:

20

Undercarriage central section assy

Заводской номер: 00663112800000000 Количество на модель: 1
00663112800000000
1
21

Номер детали на чертеже:

21

Central counterweight

Заводской номер: 00663119500000000 Количество на модель: 1
00663119500000000
1
22

Номер детали на чертеже:

22

Folding bracket installation

Заводской номер: 00663115800000000 Количество на модель: 1
00663115800000000
1
23

Номер детали на чертеже:

23

Support cylinder

Заводской номер: 00663118400700000 Количество на модель: 4
00663118400700000
4
24

Номер детали на чертеже:

24

Support plate installation

Заводской номер: 00663110800000000 Количество на модель: 1
00663110800000000
1
25

Номер детали на чертеже:

25

Derricking mechanism

Заводской номер: 00663112000000000 Количество на модель: 1
00663112000000000
1
26

Номер детали на чертеже:

26

Ratchet wheel mechanism

Заводской номер: 00663003700000001 Количество на модель: 1
00663003700000001
1
27

Номер детали на чертеже:

27

Ratchet wheel cylinder

Заводской номер: 00663307500000001 Количество на модель: 1
00663307500000001
1
28

Номер детали на чертеже:

28

Hoist gear

Заводской номер: 00663113500000000 Количество на модель: 1
00663113500000000
1
29

Номер детали на чертеже:

29

Hydraulic oil tank

Заводской номер: 00663113000000000 Количество на модель: 1
00663113000000000
1
30

Номер детали на чертеже:

30

Left crawler carrier assy

Заводской номер: 00663112400000000 Количество на модель: 1
00663112400000000
1
31

Номер детали на чертеже:

31

Right crawler carrier assy

Заводской номер: 00663112500000000 Количество на модель: 1
00663112500000000
1
32

Номер детали на чертеже:

32

Slewing table attachments welded

Заводской номер: 00663110400000000 Количество на модель: 1
00663110400000000
1
40

Номер детали на чертеже:

40

Air conditioning

Заводской номер: 00663117600000000 Количество на модель: 1
00663117600000000
1
41

Номер детали на чертеже:

41

Slewing mechanism

Заводской номер: 00663114400000000 Количество на модель: 1
00663114400000000
1
42

Номер детали на чертеже:

42

Fuel supply system

Заводской номер: 00663111100000000 Количество на модель: 1
00663111100000000
1
43

Номер детали на чертеже:

43

Cooling system

Заводской номер: 00663111300000000 Количество на модель: 1
00663111300000000
1
44

Номер детали на чертеже:

44

Engine assembly

Заводской номер: 00663111000000000 Количество на модель: 1
00663111000000000
1
45

Номер детали на чертеже:

45

Exhaust system

Заводской номер: 00663111200000000 Количество на модель: 1
00663111200000000
1
46

Номер детали на чертеже:

46

Air intake system

Заводской номер: 00663111400000000 Количество на модель: 1
00663111400000000
1
47

Номер детали на чертеже:

47

Oil pump drive device

Заводской номер: 00663113900000000 Количество на модель: 1
00663113900000000
1
48

Номер детали на чертеже:

48

Crawler carrier extending & retracting cylin der

Заводской номер: 00663118401600000 Количество на модель: 2
00663118401600000
2
ZCC1100HCL CRAWLER CRANE D00663110000000000Z ZCC1100H MAIN BOOM ASSY. D00663110100000000Y ZCC1100H
