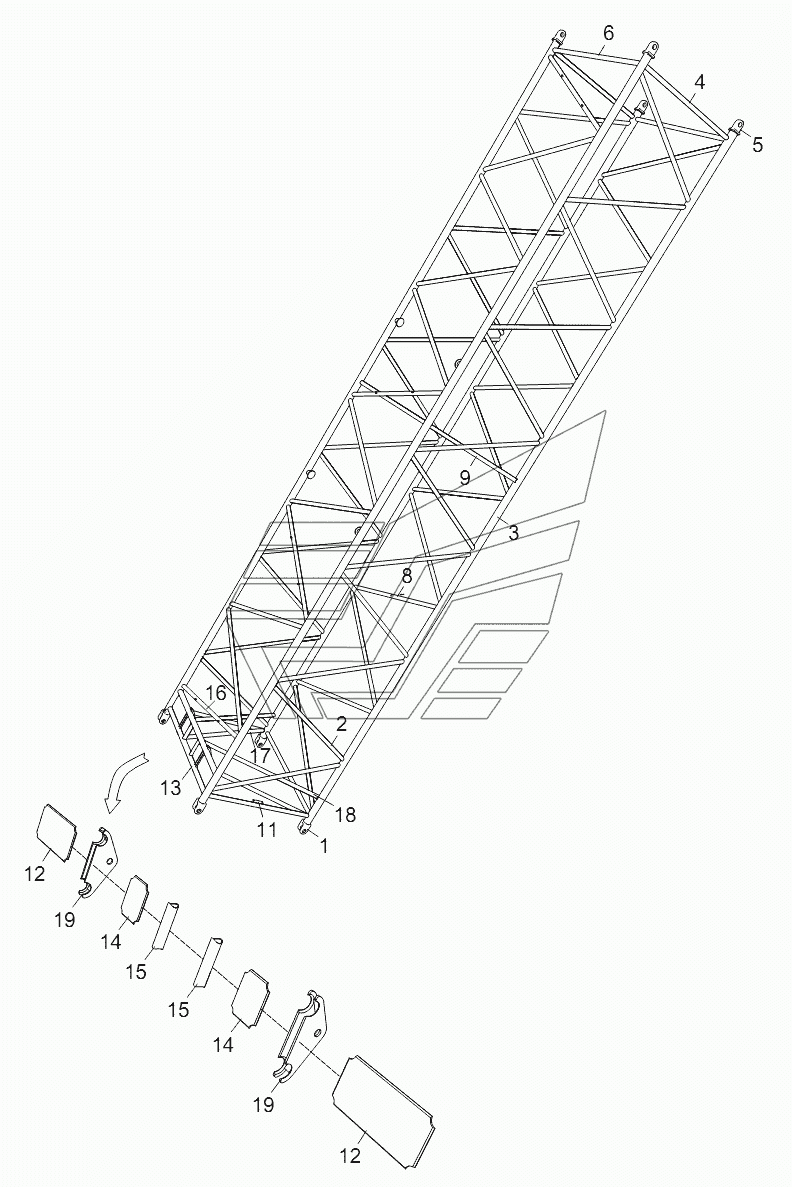

9M MAIN BOOM INTERMEDIATE SECTION A WELDED D00663110100610000Y ZCC1100H. Каталог 2014г.

9M MAIN BOOM INTERMEDIATE SECTION A ASSY. D00663110100600000Y ZCC1100H MAIN BOOM TILTING-BACK SUPPORT D00663003100200002Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

9m main boom intermediate section A welded

Заводской номер: 00663110100610000 Количество на модель:
00663110100610000
1

Номер детали на чертеже:

1

Double hinge lug

Заводской номер: 1992000032 Количество на модель: 4
1992000032
4
2

Номер детали на чертеже:

2

Web member

Заводской номер: 00663020101001020 Количество на модель: 24
00663020101001020
24
3

Номер детали на чертеже:

3

Chord

Заводской номер: 00663020101201010 Количество на модель: 4
00663020101201010
4
4

Номер детали на чертеже:

4

Web member

Заводской номер: 00663020100801040 Количество на модель: 4
00663020100801040
4
5

Номер детали на чертеже:

5

Single hinge lug

Заводской номер: 1992000015 Количество на модель: 4
1992000015
4
6

Номер детали на чертеже:

6

Straight rod

Заводской номер: 00663020100801070 Количество на модель: 3
00663020100801070
3
8

Номер детали на чертеже:

8

Web member

Заводской номер: 00663020101001030 Количество на модель: 23
00663020101001030
23
9

Номер детали на чертеже:

9

Diagonal link

Заводской номер: 00663020100801050 Количество на модель: 1
00663020100801050
1
11

Номер детали на чертеже:

11

Plate

Заводской номер: 00663000100201120 Количество на модель: 1
00663000100201120
1
12

Номер детали на чертеже:

12

Plate

Заводской номер: 00663110100611120 Количество на модель: 2
00663110100611120
2
13

Номер детали на чертеже:

13

Straight pipe

Заводской номер: 00663110100611130 Количество на модель: 2
00663110100611130
2
14

Номер детали на чертеже:

14

Plate

Заводской номер: 00663110100611140 Количество на модель: 2
00663110100611140
2
15

Номер детали на чертеже:

15

Pipe

Заводской номер: 00663110100611150 Количество на модель: 2
00663110100611150
2
16

Номер детали на чертеже:

16

Pipe

Заводской номер: 00663110100611160 Количество на модель: 1
00663110100611160
1
17

Номер детали на чертеже:

17

Pipe

Заводской номер: 00663110100611170 Количество на модель: 2
00663110100611170
2
18

Номер детали на чертеже:

18

Pipe

Заводской номер: 00663110100611180 Количество на модель: 2
00663110100611180
2
19

Номер детали на чертеже:

19

Supporting seat

Заводской номер: 00663110100610010 Количество на модель: 2
00663110100610010
2
