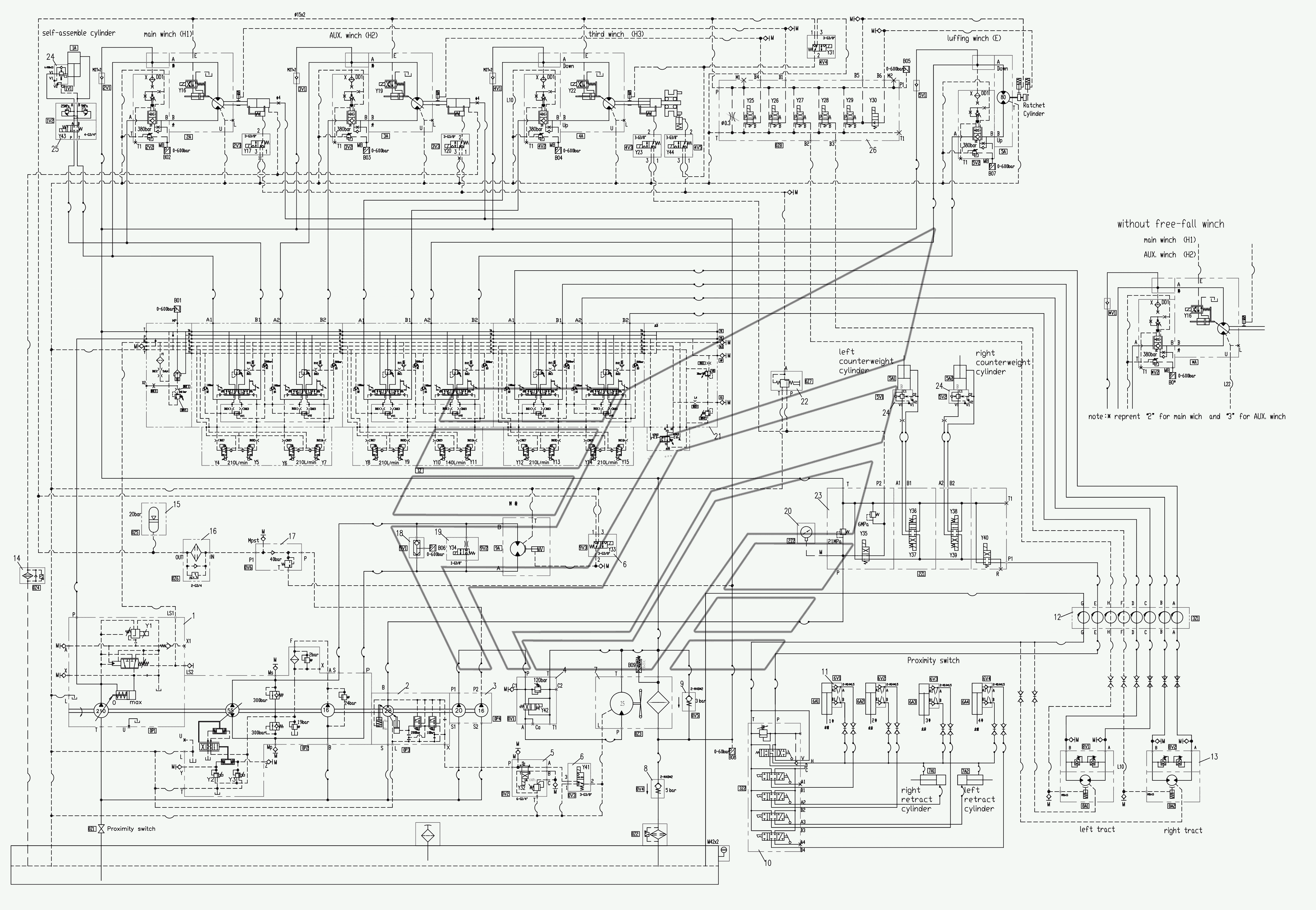

HYDRAULIC SYSTEM DIAGRAM D00663111500000001Y ZCC1100H. Каталог 2014г.

RETURN-LINE FILTER D1010600009_101281Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Hydraulic system diagram

Заводской номер: 00663111500000001 Количество на модель:
00663111500000001
1

Номер детали на чертеже:

1

Tandem variable pump

Заводской номер: 1010001164 Количество на модель: 1
1010001164
1
2

Номер детали на чертеже:

2

Variable pump

Заводской номер: 1010001069 Количество на модель: 1
1010001069
1
3

Номер детали на чертеже:

3

Gear pump

Заводской номер: 1010000078 Количество на модель: 1
1010000078
1
4

Номер детали на чертеже:

4

Combination valve

Заводской номер: 1010300423 Количество на модель: 1
1010300423
1
5

Номер детали на чертеже:

5

Control valve block

Заводской номер: 1010303895 Количество на модель: 1
1010303895
1
6

Номер детали на чертеже:

6

Solenoid valve

Заводской номер: 1010300148 Количество на модель: 2
1010300148
2
7

Номер детали на чертеже:

7

Radiator device

Заводской номер: 1010400009 Количество на модель: 1
1010400009
1
8

Номер детали на чертеже:

8

Check valve fitting

Заводской номер: 1140101393 Количество на модель: 1
1140101393
1
9

Номер детали на чертеже:

9

Check valve

Заводской номер: 1010300133 Количество на модель: 1
1010300133
1
10

Номер детали на чертеже:

10

Undercarriage control valve

Заводской номер: 1010300307 Количество на модель: 1
1010300307
1
11

Номер детали на чертеже:

11

Two-way hydraulic lock

Заводской номер: 1010300280 Количество на модель: 4
1010300280
4
12

Номер детали на чертеже:

12

Central revolving joint

Заводской номер: 1011200029 Количество на модель: 1
1011200029
1
13

Номер детали на чертеже:

13

Traveling brake valve

Заводской номер: 1010300066 Количество на модель: 2
1010300066
2
14

Номер детали на чертеже:

14

Pressure oil filter

Заводской номер: 1010600016 Количество на модель: 1
1010600016
1
15

Номер детали на чертеже:

15

Accumulator

Заводской номер: 1010800009 Количество на модель: 1
1010800009
1
16

Номер детали на чертеже:

16

Pressure oil filter

Заводской номер: 1010600005 Количество на модель: 1
1010600005
1
17

Номер детали на чертеже:

17

Overflow valve

Заводской номер: 1010302669 Количество на модель: 1
1010302669
1
18

Номер детали на чертеже:

18

Shuttle valve

Заводской номер: 1010300062 Количество на модель: 1
1010300062
1
19

Номер детали на чертеже:

19

Control valve

Заводской номер: 1010301868 Количество на модель: 1
1010301868
1
20

Номер детали на чертеже:

20

Pressure gauge

Заводской номер: 1019900190 Количество на модель: 1
1019900190
1
21

Номер детали на чертеже:

21

Main valve

Заводской номер: 1010303899 Количество на модель: 1
1010303899
1
22

Номер детали на чертеже:

22

Pilot valve

Заводской номер: 1010300366 Количество на модель: 1
1010300366
1
23

Номер детали на чертеже:

23

Control valve block

Заводской номер: 1010303898 Количество на модель: 1
1010303898
1
24

Номер детали на чертеже:

24

Balance valve

Заводской номер: 1010300200 Количество на модель: 3
1010300200
3
25

Номер детали на чертеже:

25

Boom lifting valve block

Заводской номер: 1010302667 Количество на модель: 1
1010302667
1
26

Номер детали на чертеже:

26

Control valve block

Заводской номер: 1010300433 Количество на модель: 1
1010300433
1
